МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ Конструкция и размеры Round throw-away (indexable) carbide
shims. |
ГОСТ Взамен |
Переиздание.
Постановлением Государственного комитета СССР по стандартам от 19 июня 1980 г. № 2905 дата введения установлена
01.01.82
Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3624

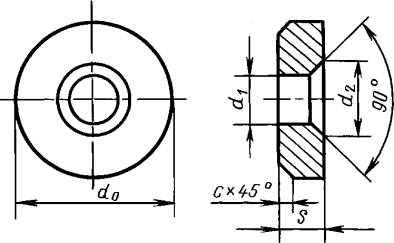

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Обозначение пластин |
Длина режущей |
d0 |
s |
d1 |
d2 |
с |
Масса, |
||
|
цифровое |
буквенно-цифровое |
Применяе-мость |
|||||||
|
771-0903 |
ORN-0903 |
|
9,525 |
9,3 |
3,18 |
3,81 |
6,5 |
0,5 |
2,39 |
|
771-1203 |
ORN-1203 |
|
12,700 |
12,5 |
5,16 |
8,0 |
4,29 |
||
|
771-1504 |
ORN-1504 |
|
15,875 |
15,6 |
4,76 |
6,35 |
9,2 |
0,8 |
10,10 |
|
771-1904 |
ORN-1904 |
|
19,050 |
18,8 |
15,85 |
||||
|
771-2204 |
ORN-2204 |
|
22,200 |
22,0 |
22,65 |
||||
|
771-2506 |
ORN-2506 |
|
25,400 |
25,2 |
6,35 |
7,93 |
11,1 |
40,08 |
|
Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15 толщиной s = 3,18 мм, для режущей пластины диаметром d = 9,525 мм:
19 6527 0437 0903
2. Система обозначений стружколомов - по ГОСТ 19042-80.
3. Технические требования - по ГОСТ 19086-80.
