ГОСТ 19085-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТРУЖКОЛОМЫ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
КВАДРАТНОЙ ФОРМЫ

КОНСТРУКЦИЯ И РАЗМЕРЫ



Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТРУЖКОЛОМЫ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ КВАДРАТНОЙ ФОРМЫ

Конструкция и размеры

Square throw-away (indexable) carbide chip breakers.
Design and dimensions

ГОСТ
19085-80

Взамен
ГОСТ 19085-73

Издание с Изменением № 1, утвержденным в октябре 1984 г. (ИУС № 2-85).

Постановлением Государственного комитета СССР по стандартам от 19 июня 1980 г. № 2905 дата введения установлена

01.01.82

Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3624

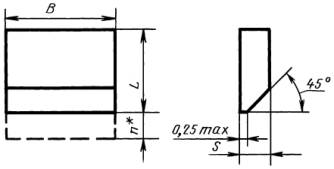

1. Конструкция и размеры стружколомов должны соответствовать указанным на чертеже и в таблице.

* Размер для справок.

Размеры, мм

Обозначение стружколомов

Длина режущей кромки l

L

±0,1

В

-0,5

s

п

Масса, г »

цифровое

буквенно-цифровое

Применяемость

91-0916

CS-0916



9,5

7,9

9,4

1,58

1,6

1,5

91-0920

CS-0920



7,4

2,0

1,43

91-0930

CS-0930



6,4

3,0

1,22

91-1216

CS-1216



12,7

11,1

12,6

2,38

1,6

4,4

91-1226

CS-1226



10,1

2,6

3,9

91-1240

CS-1240



8,7

4,0

3,3

91-1926

CS-1926



19,0

16,5

18,9

2,6

10,0

91-1936

CS-1936



15,5

3,6

9,4

91-1948

CS-1948



14,3

4,8

8,6

91-2548

CS-2548



25,4

20,6

25,3

3,97

4,8

27,7

91-1526

CS-1526



15,9

13,3

15,8

2,38

2,6

6,3

91-1540

CS-1540



11,9

4,0

5,6

Пример условного обозначения при заказе стружколомов из твердого сплава марки ВК8 с величиной порожка п = 1,6 мм, для режущей пластины длиной l = 9,5 мм:

19 6525 0422 0916

(Измененная редакция, Изм. № 1).

2. Система обозначений стружколомов - по ГОСТ 19042-80.

3. Технические требования - по ГОСТ 19086-80.
