МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ШЕСТИГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ
НА ОДНОЙ СТОРОНЕ

Конструкция и размеры

Hexagon throw-away (indexable) carbide cutting
inserts with cylindrical holes and chip-breaking flutes
on one face only.
Design and dimensions

ГОСТ
19068-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

* Размер для справок.

мм

Обозначение пластин класса допуска U

l

d

s

d1

r

т

цифровое

буквенно-цифровое

Применяемость

11114-090408

HNUM-090408



9,1

15,875

4,76

6,35

0,8

1,106

11114-090416

HNUM-090416



1,6

0,983

11114-110412

HNUM-110412



11,0

19,050

7,93

1,2

1,290

11114-110420

HNUM-110420



2,0

1,168

11114-110612

HNUM-110612



6,35

1,2

1,290

11114-110620

HNUM-110620



2,0

1,168

11114-120612

HNUM-120612



12,8

22,200

1,2

1,534

Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6, с длиной режущей кромки l = 9,1 мм, толщиной s = 4,76 мм, радиусом r = 0,8 мм:

19 6613 0396 090408

2. Форма и размеры стружколомающих канавок указаны в приложении 1.

3. Ориентировочная масса пластин указана в приложении 2.

4. Система обозначений пластин - по ГОСТ 19042.

5. Технические требования - по ГОСТ 19086.

6. Применяемые марки твердого сплава приведены в приложении 3.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

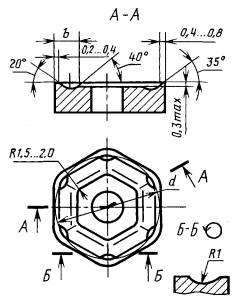

Форма и размеры стружколомающих канавок на передней поверхности пластин

мм

d

b

r1

15,875

3,2

1,0

19,050

3,6

1,6

22,200

4,0

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Справочное

Цифровое обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

Т5К10

Т14К8

Т15К6

11114-090408

10,8

9,75

9,59

11114-090416

10,7

9,72

9,55

11114-110412

15,2

12,80

13,50

11114-110420

15,1

13,70

13,50

11114-110612

20,6

18,70

18,30

11114-110620

20,5

18,60

18,30

11114-120612

29,3

26,50

26,10

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластин

Основное применение

Дополнительное применение

Применение по специальному заказу

11114-090408

№ 5, № 7

-

№ 6

11114-090416

11114-110412

№ 5, № 7

№ 6

-

11114-110420

-

-

№ 5, № 6, № 7

11114-110612

№ 5, № 7

-

№ 6

11114-110620

11114-120612

ПРИЛОЖЕНИЕ 3. (Введено дополнительно, Изм. № 2).



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2909

3. ВЗАМЕН ГОСТ 19068-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3621

6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
