МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ШЕСТИГРАННОЙ ФОРМЫ

Конструкция и размеры

Hexagon throw-away (indexable) carbide shims.
Design and dimensions

ГОСТ
19081-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

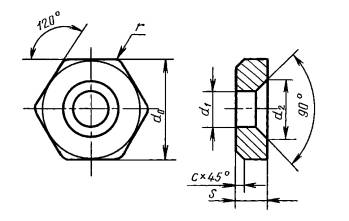

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение пластин

Длина режущей кромки l

d0

s

r

d1

d2

с

Масса, r »

цифровое

буквенно-цифровое

Применяемость

761-0904

OHN-0904



9,1

15,6

4,76

1,6

6,35

10,5

0,8

11,4

761-1104

OHN-1104



11,0

18,8

2,0

7,93

12,5

16,3

761-1106

OHN-1106



6,35

21,8

761-1204

OHN-1204



12,8

22,0

4,76

1,2

23,8

(Измененная редакция, Изм. № 1).

Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной s = 4,76 мм, для режущей пластины длиной l = 9,1 мм:

19 6527 0435 0904

2. Система обозначений пластин - по ГОСТ 19042.

3. Технические требования - по ГОСТ 19086.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2905

3. ВЗАМЕН ГОСТ 19081-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

2

ГОСТ 19086-80

3

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3623

6. ИЗДАНИЕ с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91)
