МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ШЕСТИГРАННОЙ ФОРМЫ С УГЛОМ 80 °

Конструкция и размеры

Hexagon throw-away (indexable) carbide shims
with 80 ° included angle.
Design and dimensions

ГОСТ
19075-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

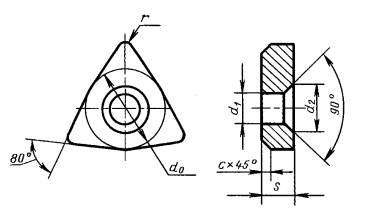

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение пластин

Длина режущей кромки l

d0

s

r

d1

d2

c

Масса, r »

цифровое

буквенно-цифровое

Применяемость

711-0603

OWN-0603



6,5

9,3

3,18

0,8

3,81

6,5

0,5

3,26

711-0604

OWN-0604



4,76

0,8

4,89

711-0804

OWN-0804



8,7

12,5

5,16

8,5

8,87

711-1004

OWN-1004



10,8

15,6

1,2

6,35

10,5

13,90

711-1006

OWN-1006



6,35

18,60

711-1206

OWN-1206



12,8

18,8

7,93

12,5

26,80

(Измененная редакция, Изм. № 1).

Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной s = 3,18 мм для режущей пластины длиной l = 6,5 мм:

19 6527 0429 0603

2. Система обозначений пластин - по ГОСТ 19042.

3. Технические требования - по ГОСТ 19086.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2912

3. ВЗАМЕН ГОСТ 19075-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

2

ГОСТ 19086-80

3

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3613

6. ИЗДАНИЕ с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91)
