ГОСТ 24257-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 55°,
С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ
КАНАВКАМИ НА ДВУХ СТОРОНАХ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 55°,
С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ
КАНАВКАМИ НА ДВУХ СТОРОНАХ

Конструкция и размеры

Rhombic throw-away (indexable) carbide cutting
inserts with 55° included angle, with cylindrical holes
and chip-breaking flutes on both faces.
Design and dimensions

ГОСТ
24257-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

1. (Исключен, Изм. № 1).

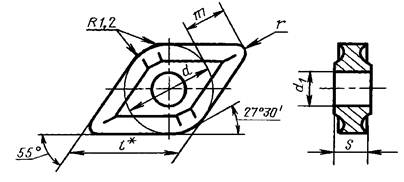

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

________

* Размер для справок.

мм

Обозначение пластин класса допуска М

l

d

d1

s

r

m

цифровое

буквенно-цифровое

Применяемость*

13125-150408

DNMG-150408



15,5

12,700

5,16

4,76

0,8

6,478

13125-150412

DNMG-150412



1,2

6,015

13125-150604

DNMG-150604



6,35

0,4

6,939

13125-150608

DNMG-150608



0,8

6,478

13125-150612

DNMG-150612



1,2

6,015

13125-150616

DNMG-150616



1,6

5,552

13125-190608

DNMG-190608



19,3

15,875

6,35

0,8

8,327

13125-190612

DNMG-190612



1,2

7,865

13125-190616

DNMG-190616



1,6

7,402

_______

* См. приложение 4.

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6-ОМ длиной режущей кромки l = 15,5 мм, толщиной s = 4,76 мм, радиусом r = 0,8 мм:

19 6516 0438 150408

(Измененная редакция, Изм. № 1, 2).

3. Форма и размеры стружколомающих канавок указаны в приложении 1.

4. Ориентировочная масса пластин указана в приложении 2.

5. Система обозначений пластин - по ГОСТ 19042.

6. Технические требования - по ГОСТ 19086.

7. Применяемые марки сплавов указаны в приложении 3.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

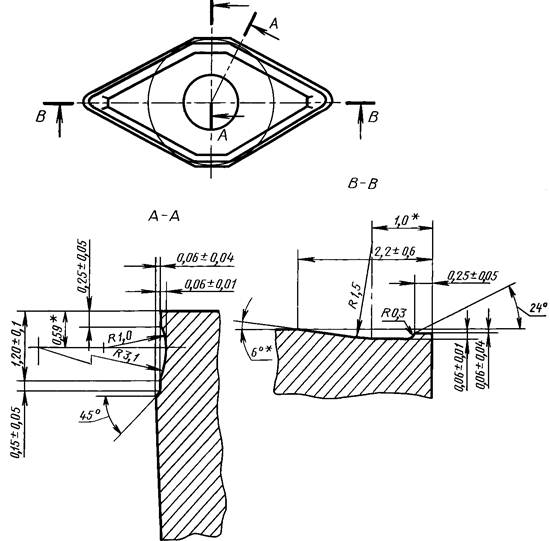

Форма и размеры стружечных канавок на передней поверхности пластин

_______

* Размеры для справок.

ПРИЛОЖЕНИЕ 2

Справочное

Обозначение пластин

Ориентировочная масса пластин, г

из твердого сплава марок

из твердого сплава с покрытием

Т15К6

ВК6-ОМ

ВП1255

13125-150408

6,83

8,86

8,20

13125-150412

6,70

8,69

8,05

13125-150608

9,10

11,80

10,90

13125-150612

8,90

11,60

10,68

13125-150616

8,70

11,20

10,44

13125-190608

14,30

18,60

17,15

13125-190616

13,90

18,00

16,70

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластин

Основное применение

Дополнительное применение

Применение по специальному заказу

13125-150408

13125-150412

-

-

№ 2, № 7, № 11

13125-150604

№ 2, № 7, № 11

-

13125-150608

13125-150612

13125-150616

№ 7, № 11

№ 2

13125-190608

-

-

№ 2, № 7, № 11

13125-190612

13125-190616

ПРИЛОЖЕНИЕ 4

Справочное

Применяемость пластин

d

Обозначение

Пластины со стружколомающими канавками на одной стороне

радиус при вершине re

0,4

0,8

1,2

1,6

2,4

12,7

DNMM 1504

++

++

++

++

+++

DNMM 1506

++

+

+

+

+++

15,875

DNMM 1906

+++

++

++

++

++

Примечание. + - пластины основного применения, стандартизованные.

++ - пластины ограниченного применения, нестандартизованные.

+++ - пластины, не рекомендуемые для применения.

ПРИЛОЖЕНИЯ 3, 4. (Введены дополнительно, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2915

3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры» в части пластин DNMG

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3634

7. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
