ГОСТ 24256-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 55°,
С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ
КАНАВКАМИ НА ОДНОЙ СТОРОНЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 55°,
С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ
КАНАВКАМИ НА ОДНОЙ СТОРОНЕ

Конструкция и размеры

Rhombic throw-away (indexable) carbide cutting inserts
with 55° included angle, with cylindrical holes
and chip-breaking flutes on one face only. Design and dimensions

ГОСТ
24256-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 3).

1. (Исключен, Изм. № 2).

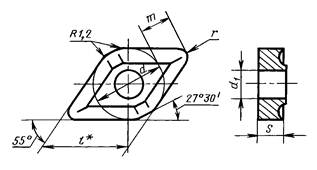

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

________

* Размер для справок.

мм

Обозначение пластин класса допуска М

l

d

d1

s

r

т

цифровое

буквенно-цифровое

Применяемость*

13124-150408

DNMM-150408



15,5

12,700

5,16

4,76

0,8

6,478

13124-150412

DNMM-150412



1,2

6,015

13124-150608

DNMM-150608



6,35

0,8

6,478

13124-150612

DNMM-150612



1,2

6,015

13124-150616

DNMM-150616



1,6

5,552

13124-190608

DNMM-190608



19,3

15,875

6,35

0,8

8,327

13124-190612

DNMM-190612



1,2

7,835

13124-190616

DNMM-190616



1,6

7,402

________

* См. приложение 4.

Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6, длиной режущей кромки l = 15,5 мм, толщиной s = 4,76 мм, радиусом r = 0,8 мм:

19 6613 0439 150408

(Измененная редакция, Изм. № 2).

3. Форма и размеры стружколомающих канавок указаны в приложении 1.

4. Ориентировочная масса пластин указана в приложении 2.

5. Система обозначений пластин - по ГОСТ 19042.

6. Система обозначений пластин - по ГОСТ 19042.

7. Применяемые марки сплавов указаны в приложении 3.

(Введен дополнительно, Изм. № 3).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

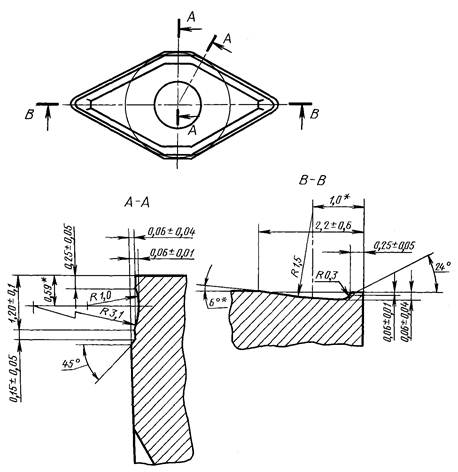

Форма и размеры стружечных канавок на передней поверхности пластин

________

* Размеры для справок.

ПРИЛОЖЕНИЕ 2

Справочное

Цифровое обозначение пластин

Ориентировочная масса пластин, г

из твердого сплава марок

из безвольфрамового твердого сплава марки ТН20

Т5К10

Т14К8

Т15К6

13124-150408

8,00

7,33

7,20

3,64

13124-150412

7,93

7,19

7,07

3,58

13124-150608

10,80

9,80

9,60

4,86

13124-150612

10,60

9,60

9,41

4,76

13124-150616

10,60

9,30

9,16

4,61

13124-190608

17,00

15,40

15,10

-

13124-190612

16,80

15,20

14,90

-

13124-190616

16,50

14,90

14,70

-

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 3).

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластин

Основное применение

Применение по специальному заказу

13124-150408

№ 7

№ 5, № 6, № 8

13124-150412

-

№ 5, № 6, № 7, № 8

13124-150608

№ 5, № 7

№ 6, № 8

13124-150612

№ 7

№ 5, № 6, № 8

13124-150616

-

№ 5, № 6, № 7, № 8

13124-190608

№ 5, № 6, № 7

13124-190612

13124-190616

№ 5 - Т5К10; № 6 - Т14К8; № 7 - Т15К6; № 8 - ТН20.

ПРИЛОЖЕНИЕ 4

Справочное

Применяемость пластин

d

Обозначение

Пластины со стружколомающими канавками на двух сторонах радиус при вершине re

0,4

0,8

1,2

1,6

2,4

12,7

DNMG 1504

++

++

++

++

+++

DNMG 1506

+

+

+

+

+++

15,875

DNMG 1906

+++

++

++

++

++

Примечание. + - пластины основного применения, стандартизованные.

++ - пластины ограниченного применения, нестандартизованные.

+++ - пластины, не рекомендуемые для применения.

ПРИЛОЖЕНИЯ 3, 4. (Введены дополнительно, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2915

3. В настоящий стандарт введен международный стандарт ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим отверстием. Размеры» в части пластин DNMM

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3633

7. ИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91)
