ГОСТ 24249-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°,
С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ
КАНАВКАМИ НА ДВУХ СТОРОНАХ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°,
С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ
КАНАВКАМИ НА ДВУХ СТОРОНАХ

Конструкция и размеры

Rhombic throw-away (indexable) carbide cutting
inserts with 80° included angle, with cylindrical holes
and chip-breaking flutes on both faces. Design and dimensions

ГОСТ
24249-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 3).

1. (Исключен, Изм. № 2).

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

_______

* Размер для справок.

мм

Обозначение пластин класса допуска М

l

s

r

т

d

d1

цифровое

буквенно-цифровое

применяемость*

05125-120404

CNMG-120404

12,9

4,76

0,4

3,307

12,700

5,16

05125-120408

CNMG-120408

0,8

3,088

05125-120412

CNMG-120412

1,2

2,867

05125-160608

CNMG-160608

16,1

6,35

0,8

3,970

15,875

6,35

05125-160612

CNMG-160612

1,2

3,749

05125-190608

CNMG-190608

19,3

0,8

4,652

19,050

7,93

05125-190612

CNMG-190612

1,2

4,631

05125-190616

CNMG-190616

1,6

4,411

________

* См. приложение 4.

Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6, класса допуска М, длиной режущей кромки l = 12,9 мм, радиусом r = 0,4 мм:

19 6613 2057 120404

(Измененная редакция, Изм. № 2, 3).

3. Форма и размеры стружколомающих канавок указаны в приложении 1.

4. Ориентировочная масса пластин указана в приложении 2.

5. Система обозначений пластин - по ГОСТ 19042.

6. Технические требования - по ГОСТ 19086.

7. Применяемые марки сплавов указаны в приложении 3.

(Введен дополнительно, Изм. № 3).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

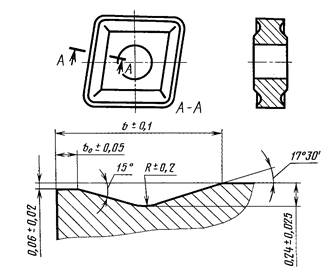

Форма и размеры стружколомающих канавок на передних поверхностях пластин указаны на чертеже и в таблице.

Размеры, мм

Цифровое обозначение пластин

b0

b

R

05125-120404

05125-120408

05125-120412

0,2

1,95

1,2

05125-160608

05125-160612

0,3

2,05

1,2

05125-190608

0,4

2,25

1,7

05125-190612

05125-190616

0,4

2,25

1,7

ПРИЛОЖЕНИЕ 2

Справочное

Цифровое обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

Т15К6

Т14К8

Т5К10

ВК6, ВК6-ОМ

ВП1255

ВК10-ХОМ

05125-120404

6,90

7,02

7,75

8,95

8,28

8,74

05125-120408

6,87

7,00

7,72

8,92

8,24

8,72

05125-120412

6,84

6,96

7,68

8,87

8,21

8,67

05125-160608

14,65

14,90

16,38

18,95

17,58

18,60

05125-160612

14,60

14,85

16,32

18,90

17,52

18,53

05125-190608

20,60

21,00

23,10

27,50

24,72

26,10

05125-190612

20,50

20,90

23,00

27,40

24,60

26,00

05125-190616

20,40

20,80

29,90

27,30

24,48

26,90

ПРИЛОЖЕНИЯ 1, 2 (Измененная редакция, Изм. № 3).

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластин

Основное применение

Дополнительное применение

Применение по специальному заказу

05125-120404

№ 1, № 3, № 2, № 7, № 11

-

№ 5, № 6

05125-120408

05125-120412

№ 1, № 2, № 7, № 11

№ 5, № 6

05125-160608

05125-160612

№ 1, № 11

№ 5

№ 2, № 3, № 6, № 7

05125-190608

№ 5, № 11

№ 1

№ 3, № 2, № 6, № 7

05125-190612

05125-190616

№ 5

№ 1, № 3, № 2, № 7

№ 6

№ 1 - ВК10-ХОМ; № 2 - ВК6-ОМ; № 3 - ВК6; № 5 - Т5К10; № 6 - Т14К8; № 7 - Т15К6; № 11 - ВП1255

ПРИЛОЖЕНИЕ 4

Справочное

Применяемость пластин

d

Обозначение

Пластины со стружколомающими канавками на двух сторонах

радиус при вершине rɛ

0,4

0,8

1,2

1,6

2,4

12,7

CNMG 1204

+

+

+

++

+++

15,875

CNMG 1606

+++

+

+

++

+++

19,05

CNMG 1906

+++

+

+

+

++

25,4

CNMG 2509

+++

+++

+++

+++

++

Примечание. + - пластины основного применения, стандартизованные.

++ - пластины ограниченного применения, нестандартизованные.

+++ - пластины, не рекомендуемые для применения.

ПРИЛОЖЕНИЯ 3, 4. (Введены дополнительно, Изм. № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2908

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3628

6. ИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91)
