ГОСТ 19065-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ПЯТИГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ
НА ОДНОЙ СТОРОНЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва
Стандартинформ
2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ПЯТИГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ
НА ОДНОЙ СТОРОНЕ

Конструкция и размеры

Pentagon throw-away (indexable) carbide cutting
inserts with cylindrical holes and chip-breaking
flutes on one face only.
Design and dimensions

ГОСТ
19065-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

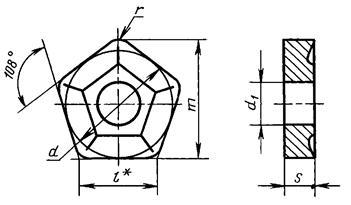

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Описание: Описание: Untitled-1 copy

* Размер для справок.

мм

Обозначение пластин классов допусков

l

d

s

d1

r

т

U

М

цифровое

буквенно-цифровое

Применяемость

цифровое

буквенно-цифровое

Применяемость

10114-110408

PNUM-110408



10124-110408

PNMM-110408



11,5

15,875

4,76

6,35

0,8

17,562

10114-110416

PNUM-110416



10124-110416

PNMM-110416



1,6

17,375

10114-130412

PNUM-130412



10124-130412

PNMM-130412



13,8

19,030

7,93

1,2

21,019

10114-130420

PNUM-130420



10124-130420

PNMM-130420



2,0

20,832

10114-130612

PNUM-130612



10124-130612

PNMM-130612



13,8

19,050

6,35

1,2

21,019

10114-130620

PNUM-130620



10124-130620

PNMM-130620



2,0

20,832

10114-160612

PNUM-160612



10124-160612

PNMM-160612



16,1

22,200

1,2

24,541

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, с длиной режущей кромки l = 11,5 мм, толщиной s = 4,76 мм, радиусом r = 0,8 мм:

19 6524 0391 110408

2. Форма и размеры стружколомающих канавок указаны в приложении 1.

3. Ориентировочная масса пластин указана в приложении 2.

4. Система обозначений пластин - по ГОСТ 19042.

5. Технические требования - по ГОСТ 19086.

6. Применяемые марки сплавов указаны в приложении 3.

(Введен дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1
Рекомендуемое

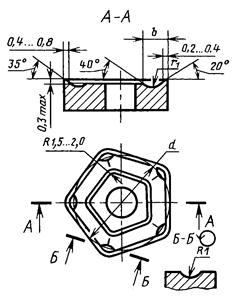

Форма и размеры стружколомающих канавок на передней поверхности пластин.

мм

d

b

r1

15,875

3,6

1,0

19,050

4,0

1,6

22,200

4,5

1,6

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2
Справочное

Ориентировочная масса пластин

Цифровое обозначение пластин

Ориентировочная масса пластин, г

из твердого сплава марок

из безвольфрамового сплава

из твердого сплава с покрытием

ВК6

ВК8

Т5К10

Т14К8

Т15К6

КНТ16

ВП1255

ВП3115

ВП3225

10114-110408

10124-110408

13,0

12,8

11,2

10,2

10,00

5,05

11,90

13,0

12,8

10114-110416

10124-110416

12,9

12,8

11,2

10,1

9,96

5,05

11,90

12,9

12,8

10114-130412

10124-130412

18,3

18,1

15,9

14,4

14,10

7,14

16,83

18,3

18,1

10114-130420

10124-130420

18,2

18,0

15,8

14,3

14,10

7,10

16,82

18,2

18,0

10114-130612

10124-130612

24,9

24,6

21,5

19,5

19,20

9,72

22,87

24,9

24,6

10114-130620

10124-130620

24,8

24,5

21,4

19,4

19,10

9,69

22,86

24,8

24,5

10114-160612

10124-160612

35,3

34,8

30,5

27,7

27,20

13,79

32,36

35,3

34,8

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 3
Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластин

Основное применение

Дополнительное применение

Применение по специальному заказу

10114-110408

№ 4, № 5, № 7, № 11

№ 3, № 6

№ 8, № 9, № 10

10124-110408

№ 4, № 5, № 7

№ 3, № 6, № 10

№ 8, № 9, № 11

10114-110416

№ 4, № 5, № 7, № 8, № 11

№ 3, № 6, № 9

№ 10

10124-110416

№ 5, № 7

-

№ 3, № 4, № 6, № 8, № 9, № 10, № 11

10114-130412

№ 4, № 5, № 7, № 11

№ 9, № 10

№ 3, № 6, № 8

10124-130412

№ 5, № 7

-

№ 3, № 4, № 6, № 8, № 9, №10, № 11

10114-130420

№ 4, № 5, № 7

№ 3, № 6, № 8, № 9, № 10, № 11

10124-130420

-

-

№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11

10114-130612

№ 4, № 5, № 7, № 11

№ 3, № 6, № 9, № 10

№ 8

10124-130612

№ 4, № 5, № 7

-

№ 3, № 6, № 8, № 9, № 10, № 11

10114-130620

№ 4, № 5, № 7

№ 3

№ 6, № 8, № 9, № 10, № 11

10124-130620

-

-

№ 3, № 4, № 5, № 6, № 7, № 8, № 9, № 10, № 11

10114-160612

№ 4, № 5, № 7

№ 6, № 9, № 10, № 11

№ 3, № 8

10124-160612

№ 5, № 7

№ 10

№ 3, № 4, № 6, № 8, № 9, № 11

№ 3 - ВК6; № 4 - ВК8; № 5 - Т5К10; № 6 - Т14К8; № 7 - Т15К6; № 8 - ТН20; № 9 - ВП3115; № 10 - ВП3325; № 11 - ВП1255.

ПРИЛОЖЕНИЕ 3. (Введено дополнительно, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2909

3. ВЗАМЕН ГОСТ 19065-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3614

6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
