ГОСТ 19062-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ПАРАЛЛЕЛОГРАММНОЙ ФОРМЫ
С УГЛОМ 55° И СТРУЖКОЛОМАЮЩИМИ
КАНАВКАМИ НА ОДНОЙ СТОРОНЕ

Конструкция и размеры

Москва
Стандартинформ
2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ ПАРАЛЛЕЛОГРАММНОЙ ФОРМЫ
С УГЛОМ 55° И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ
НА ОДНОЙ СТОРОНЕ

Конструкция и размеры

Parallelogram throw-away (indexable) carbide cutting inserts
with 55° included angle and chip-breaking flutes on one face only.
Design and dimensions

ГОСТ
19062-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 1).

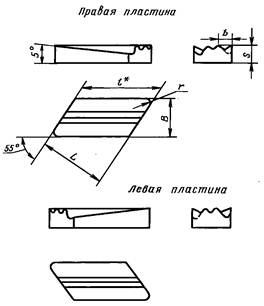

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

_______

* Размер для справок.

мм

Обозначение пластин класса допуска U

l

L

В

s

r

b

правых

левых

цифровое

буквенно-цифровое

Применяемость

цифровое

буквенно-цифровое

Применяемость

08116-170405-130

KNUX-170405R30

08116-170405-230

KNUX-170405L30

17

14

10

4,8

0,5

3,0

08116-170410-130

KNUX-170410R30

08116-170410-230

KNUX-170410L30

1,0

08116-170410-136

KNUX-170410R36

08116-170410-236

KNUX-170410L36

3,6

08116-170415-130

KNUX-170415R30

08116-170415-230

KNUX-170415L30

1,5

3,0

08116-170415-136

KNUX-170415R36

08116-170415-236

KNUX-170415L36

3,6

08116-190605-130

KNUX-190605R30

08116-190605-230

KNUX-190605L30

19

16

6,3

0,5

3,0

08116-190610-130

KNUX-190610R30

08116-190610-230

KNUX-190610L30

1,0

08116-190610-136

KNUX-190610R36

08116-190610-236

KNUX-190610L36

3,6

08116-190615-130

KNUX-190615R30

08116-190615-230

KNUX-190615L30

1,5

3,0

08116-190615-136

KNUX-190615R36

08116-190615-236

KNUX-190615L36

3,6

Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, с длиной режущей кромки l = 17 мм, радиусом r = 0,5 мм, правой:

19 6524 0385 170405-130

То же, левой:

19 6511 0385 170405-230

2. Форма и размеры стружколомающих канавок указаны в приложении 1.

3. Ориентировочная масса пластин указана в приложении 2.

4. Система обозначений пластин - по ГОСТ 19042.

5. Технические требования - по ГОСТ 19086.

6. Применяемые марки сплавов указаны в приложении 3.

(Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

Форма и размеры стружколомающих канавок на передней поверхности пластин.

ПРИЛОЖЕНИЕ 2

Справочное

Цифровое обозначение пластин

Ориентировочная масса пластин, г, из твердого сплава марок

ВК6

ВК8

Т5К10

Т14К8

T15K6

08116-170405-130

08116-170405-230

10,3

10,20

8,94

8,11

7,97

08116-170410-130

08116-170410-230

10,3

10,10

8,87

8,04

7,90

08116-170410-136

08116-170410-236

10,3

10,20

8,92

8,08

7,94

08116-170415-130

08116-170415-230

10,1

9,97

8,74

7,92

7,79

08116-170415-136

08116-170415-236

10,2

10,00

8,79

7,97

7,83

08116-190605-130

08116-190605-280

16,1

15,90

13,90

12,60

12,40

08116-190610-130

08116-190610-230

16,0

15,70

13,80

12,50

12,30

08116-190610-136

08116-190610-236

16,0

15,80

13,80

12,50

12,30

08116-190615-130

08116-190615-230

15,8

15,60

13,60

12,40

12,10

08116-190615-136

08116-190615-236

15,8

15,60

13,70

12,40

12,20

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 3

Рекомендуемое

Применяемые марки сплавов пластин

Цифровое обозначение пластин

Основное применение

Применение по специальному заказу

08116-170405-130

08116-170405-230

-

№ 3, № 4, № 5, № 6, № 7

08116-170410-130

08116-170410-230

08116-170410-136

08116-170410-236

08116-170415-130

08116-170415-230

08116-190605-130

08116-190605-230

08116-190610-130

№ 4, № 5, № 6, № 7

№ 3

08116-190610-230

-

№ 3, № 4, № 5, № 6, № 7

08116-190610-136

№ 4, № 5, № 6, № 7

№ 3

08116-190610-236

-

№ 3, № 4, № 5, № 6, № 7

08116-190615-130

08116-190615-230

№ 3, № 4, № 5, № 6, № 7

08116-190615-136

08116-190615-236

08116-170415-136

08116-170415-236

№ 3, № 4, № 5, № 6, № 7

№ 3 - ВК6; № 4 - ВК8; № 5 - Т5К10; № 6 - Т14К8; № 7 - Т15К6.

ПРИЛОЖЕНИЕ 3. (Введено дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2906

3. ВЗАМЕН ГОСТ 19062-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

3

ГОСТ 19086-80

4

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3613

6. ИЗДАНИЕ с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91)
