МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ Конструкция и размеры Carbide indexable cutting inserts with
rounded corner, Design and dimensions |
ГОСТ |
Дата введения 01.01.89
1. Конструкция и размеры пластин допуска класса М должны соответствовать указанным на черт. 1 - 9 и в табл. 1 - 9.

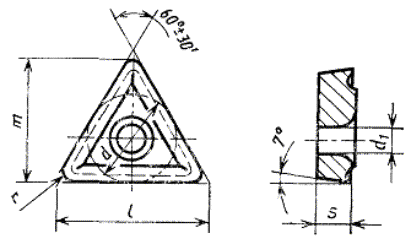

Черт. 1
Таблица 1
Размеры, мм
|
l |
s |
r |
т |
d |
d1 |
|||
|
Цифровое |
Буквенно-цифровое |
Применяемость |
||||||
|
01223-090204 |
TCMW-090204 |
|
9,6 |
2,38 |
0,4 |
7,943 |
5,560 |
2,5 |
|
01228-110202 |
TCMW-110202 |
|
11,0 |
0,2 |
9,322 |
6,350 |
2,8 |
|
|
01228-110204 |
TCMW-110204 |
|
0,4 |
9,128 |
||||
|
01228-130304 |
TCMW-130304 |
|
13,6 |
3,18 |
0,4 |
11,510 |
7,940 |
3,4 1 |
|
01228-130308 |
TCMW-130308 |
|
0,8 |
11,113 |
||||
|
01228-16Т304 |
TCMW-16T304 |
|
16,5 |
3,97 |
0,4 |
13,891 |
9,525 |
4,4 |
|
01228-16Т308 |
TCMW-16T308 |
|
0,8 |
13,494 |
||||
|
01228-16Т312 |
TCMW-16T312 |
|
1,2 |
13,097 |
||||
|
01228-220404 |
TCMW-220404 |
|
22,0 |
4,76 |
0,4 |
18,653 |
12,700 |
5,5 |
|
01228-220408 |
TCMW-220408 |
|
0,8 |
18,256 |
||||
|
01228-220412 |
TCMW-220412 |
|
1,2 |
17,859 |
||||
|
01228-220416 |
TCMW-220416 |
|
1,6 |
17,463 |
||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки l = 9,6 мм, радиусом r = 0,4 мм:
196511 0428 090204
Черт. 2
Таблица 2
Размеры, мм
|
Обозначение пластин |
l |
s |
r |
т |
d |
d1 |
||
|
Цифровое |
Буквенно-цифровое |
Применяемость |
||||||
|
01229-090204 |
ТСМТ-090204 |
|
9,6 |
2,38 |
0,4 |
7,943 |
5,560 |
2,5 |
|
01229-110202 |
ТСМТ-110202 |
|
11,0 |
0,2 |
9,322 |
6,350 |
2,8 |
|
|
01229-110204 |
ТСМТ-110204 |
|
0,4 |
9,128 |
9,128 |
|||
|
01229-130304 |
ТСМТ-130304 |
|
13,6 |
3,18 |
0,4 |
11,510 |
7,940 |
3,4 |
|
01229-130308 |
ТСМТ-130308 |
|
0,8 |
11,113 |
||||
|
01229-16Т304 |
ТСМТ-16Т304 |
|
16,5 |
3,97 |
0,4 |
13,891 |
9,525 |
4,4 |
|
01229-16Т308 |
ТСМТ-16Т308 |
|
0,8 |
13,494 |
||||
|
01229-16Т312 |
ТСМТ-16Т312 |
|
1,2 |
13,097 |
||||
|
01229-220404 |
ТСМТ-220404 |
|
22,0 |
4,76 |
0,4 |
18,653 |
12,700 |
5,5 |
|
01229-220408 |
ТСМТ-220408 |
|
0,8 |
18,256 |
||||
|
01229-220412 |
ТСМТ-220412 |
|
1,2 |
17,859 |
||||
|
01229-220416 |
ТСМТ-220416 |
|
1,6 |
17,463 |
||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки l = 9,6 мм, радиусом r = 0,4 мм:
196511 0429 090204
Черт. 3
Таблица 3
Размеры, мм
|
Обозначение пластин |
l = d |
d1 |
s |
r |
m |
||
|
Цифровое |
Буквенно-цифровое |
Применяемость |
|||||
|
03228-09Т304 |
SCMW-09T304 |
|
9,525 |
4,4 |
3,97 |
0,4 |
1,808 |
|
03228-09Т308 |
SCMW-09T308 |
|
0,8 |
1,644 |
|||
|
03228-120404 |
SCMW-120404 |
|
12,700 |
5,5 |
4,76 |
0,4 |
2,466 |
|
03228-120408 |
SCMW-120408 |
|
0,8 |
2,301 |
|||
|
03228-120412 |
SCMW-120412 |
|
1,2 |
2,137 |
|||
|
03228-150512 |
SCMW-150512 |
|
15,875 |
5,56 |
1,2 |
2,795 |
|
|
03228-150516 |
SCMW-150516 |
|
1,6 |
2,630 |
|||
|
03228-190612 |
SCMW-190612 |
|
19,050 |
6,5 |
6,35 |
1,2 |
3,452 |
|
03228-190616 |
SCMW-190616 |
|
1,6 |
3,288 |
|||
|
03228-190624 |
SCMW-190624 |
|
2,4 |
2,959 |
|||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки l = 9,525 мм, радиусом r = 0,4 мм:
196511 0430 09Т304

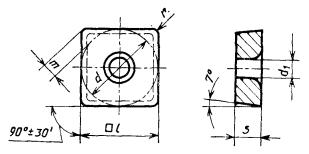

Черт. 4
Таблица 4
Размеры, мм
|
Обозначение пластин |
l = d |
d1 |
s |
r |
m |
||
|
Цифровое |
Буквенно-цифровое |
Применяемость |
|||||
|
03229-09Т304 |
SCMT-09T304 |
|
9,525 |
4,4 |
3,97 |
0,4 |
1,808 |
|
03229-09Т308 |
SCMT-09T308 |
|
0,8 |
1,644 |
|||
|
03229-120404 |
SCMT-120404 |
|
12,700 |
5,5 |
4,76 |
0,4 |
2,466 |
|
03229-120408 |
SCMT-120408 |
|
0,8 |
2,301 |
|||
|
03229-120412 |
SCMT-120412 |
|
1,2 |
2,137 |
|||
|
03229-150512 |
SCMT-150512 |
|
15,875 |
5,56 |
1,2 |
2,795 |
|
|
03229-150516 |
SCMT-150516 |
|
1,6 |
2,630 |
|||
|
03229-190612 |
SCMT-190612 |
|
19,050 |
6,5 |
6,35 |
1,2 |
3,452 |
|
03229-190616 |
SCMT-190616 |
|
1,6 |
3,288 |
|||
|
03229-190624 |
SCMT-190624 |
|
2,4 |
2,959 |
|||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки l = 9,525 мм, радиусом r = 0,4 мм:
196511 0431 09Т304

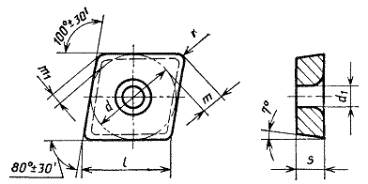

Черт. 5
Таблица 5
Размеры, мм
|
Обозначение пластин |
l |
s |
r |
d |
d1 |
т |
m1 |
||
|
Цифровое |
Буквенно-цифровое |
Применяемость |
|||||||
|
05228-060202 |
CCMW-060202 |
|
6,4 |
2,38 |
0,2 |
6,350 |
2,8 |
1,652 |
0,908 |
|
05228-060204 |
CCMW-060204 |
|
0,4 |
1,544 |
0,848 |
||||
|
05228-080304 |
CCMW-080304 |
|
8,1 |
3,18 |
0,4 |
7,940 |
3,4 |
1,986 |
1,091 |
|
05228-080308 |
CCMW-080308 |
|
0,8 |
1,765 |
0,970 |
||||
|
05228-09Т304 |
CCMW-09T304 |
|
9,7 |
3,97 |
0,4 |
9,525 |
4,4 |
2,426 |
1,333 |
|
05228-09Т308 |
CCMW-09T308 |
|
0,8 |
2,206 |
1,212 |
||||
|
05228-120404 |
CCMW-120404 |
|
12,9 |
4,76 |
0,4 |
12,700 |
5,5 |
3,308 |
1,818 |
|
05228-120408 |
CCMW-120408 |
|
0,8 |
3,088 |
1,697 |
||||
|
05228-120412 |
CCMW-120412 |
|
1,2 |
2,867 |
1,576 |
||||
|
05228-160512 |
CCMW-160512 |
|
16,1 |
5,56 |
1,2 |
15,875 |
3,749 |
2,061 |
|
|
05228-160516 |
CCMW-160516 |
|
1,6 |
3,529 |
1,939 |
||||
|
05228-190612 |
CCMW-190612 |
|
19,3 |
6,35 |
1,2 |
19,050 |
6,5 |
4,632 |
2,545 |
|
05228-190616 |
CCMW-190616 |
|
1,6 |
4,411 |
2,424 |
||||
|
05228-190624 |
CCMW-190624 |
|
2,4 |
3,970 |
2,182 |
||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки l = 6,4 мм, радиусом r = 0,2 мм:
196511 0432 060202

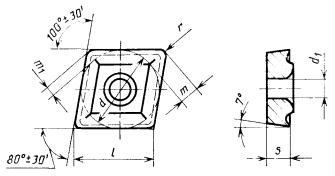

Черт. 6
Таблица 6
Размеры, мм
|
Обозначение пластин |
l |
s |
r |
d |
d1 |
т |
m1 |
||
|
Цифровое |
Буквенно-цифровое |
Применяемость |
|||||||
|
05229-060202 |
ССМТ-060202 |
|
6,4 |
2,38 |
0,2 |
6,350 |
2,8 |
1,652 |
0,908 |
|
05229-060204 |
ССМТ-060204 |
|
0,4 |
1,544 |
0,848 |
||||
|
05229-080304 |
ССМТ-080304 |
|
8,1 |
3,18 |
0,4 |
7,940 |
3,4 |
1,986 |
1,091 |
|
05229-080308 |
ССМТ-080308 |
|
0,8 |
1,765 |
0,970 |
||||
|
05229-09Т304 |
ССМТ-09Т304 |
|
9,7 |
3,97 |
0,4 |
9,525 |
4,4 |
2,426 |
1,333 |
|
05229-09Т308 |
ССМТ-09Т308 |
|
0,8 |
2,206 |
1,212 |
||||
|
05229-120404 |
ССМТ-120404 |
|
12,9 |
4,76 |
0,4 |
12,700 |
5,5 |
3,308 |
1,818 |
|
05229-120408 |
ССМТ-120408 |
|
0,8 |
3,088 |
1,697 |
||||
|
05229-120412 |
ССМТ-120412 |
|
1,2 |
2,867 |
1,576 |
||||
|
05229-160512 |
ССМТ-160512 |
|
16,1 |
5,56 |
1,2 |
15,875 |
3,749 |
2,061 |
|
|
05229-160516 |
ССМТ-160516 |
|
1,6 |
3,529 |
1,939 |
||||
|
05229-190612 |
ССМТ-190612 |
|
19,3 |
6,35 |
1,2 |
19,050 |
6,5 |
4,632 |
2,545 |
|
05229-190616 |
ССМТ-190616 |
|
1,6 |
4,411 |
2,424 |
||||
|
05229-190624 |
ССМТ-190624 |
|
2,4 |
3,970 |
2,182 |
||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки l = 6,4 мм, радиусом r = 0,2 мм:
196511 0433 060202

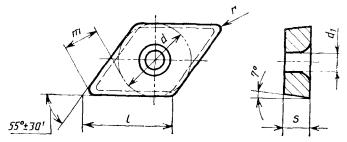

Черт. 7
Таблица 7
Размеры, мм
|
Обозначение пластин |
l |
s |
r |
d |
d1 |
т |
||
|
Цифровое |
Буквенно-цифровое |
Применяемость |
||||||
|
13228-070202 |
DCMW-070202 |
|
7,75 |
2,38 |
0,2 |
6,350 |
2,8 |
3,464 |
|
13228-070204 |
DCMW-070204 |
|
0,4 |
3,238 |
||||
|
13228-11Т304 |
DCMW-11T304 |
|
11,60 |
3,97 |
0,4 |
9,525 |
4,4 |
5,089 |
|
13228-11Т308 |
DCMW-11T308 |
|
0,8 |
4,626 |
||||
|
13228-11Т312 |
DCMW-11T312 |
|
1,2 |
4,164 |
||||
|
13228-150404 |
DCMW-150404 |
|
15,50 |
4,76 |
0,4 |
12,700 |
5,5 |
6,939 |
|
13228-150408 |
DCMW-150408 |
|
0,8 |
6,477 |
||||
|
13228-150412 |
DCMW-150412 |
|
1,2 |
6,014 |
||||
|
13228-150416 |
DCMW-150416 |
|
1,6 |
5,552 |
||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки l = 7,75 мм, радиусом r = 0,2 мм:
196511 0434 070202

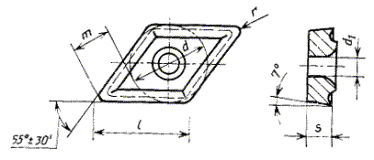

Черт. 8
Таблица 8
Размеры, мм
|
Обозначение пластин |
l |
s |
r |
d |
d1 |
т |
||
|
Цифровое |
Буквенно-цифровое |
Применяемость |
||||||
|
13229-070202 |
DCMT-070202 |
|
7,75 |
2,38 |
0,2 |
6,350 |
2,8 |
3,464 |
|
13229-070204 |
DCMT-070204 |
|
0,4 |
3,238 |
||||
|
13229-11Т304 |
DCMT-11T304 |
|
11,60 |
3,97 |
0,4 |
9,525 |
4,4 |
5,089 |
|
13229-11Т308 |
DCMT-11T308 |
|
0,8 |
4,626 |
||||
|
13229-11Т312 |
DCMT-11T312 |
|
1,2 |
4,164 |
||||
|
13229-150404 |
DCMT-150404 |
|
15,50 |
4,76 |
0,4 |
12,700 |
5,5 |
6,939 |
|
13229-150408 |
DCMT-150408 |
|
0,8 |
6,477 |
||||
|
13229-150412 |
DCMT-150412 |
|
1,2 |
6,014 |
||||
|
13229-150416 |
DCMT-150416 |
|
1,6 |
5,552 |
||||
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки l = 7,75 мм, радиусом r = 0,2 мм:
196511 0435 070202
Черт. 9
Таблица 9
Размеры, мм
|
d |
s |
d1 |
|||
|
Цифровое |
Буквенно-цифровое |
Применяемость |
|||
|
12229-0602М0 |
RCMT-0602M0 |
|
6 |
2,38 |
2,8 |
|
12229-0803М0 |
RCMT-0803M0 |
|
8 |
3,18 |
3,4 |
|
12229-10Т3М0 |
RCMT-10T3M0 |
|
10 |
3,97 |
4,4 |
|
12229-1204М0 |
RCMT-1204M0 |
|
12 |
4,76 |
|
|
12229-1605М0 |
RCMT-1605M0 |
|
16 |
5,56 |
5,5 |
|
12229-2006М0 |
RCMT-2006M0 |
|
20 |
6,35 |
6,5 |
|
12229-2507М0 |
RCMT-2507M0 |
|
25 |
7,94 |
8,6 |
|
12229-3209М0 |
RCMT-3209M0 |
|
32 |
9,52 |
|
Пример условного обозначения при заказе пластины из твердого сплава марки ВК3М, длиной режущей кромки d = 6 мм:
196511 0436 0602М0
2. Форма и размеры крепежного отверстия должны соответствовать указанным в черт. 10 и табл. 10.

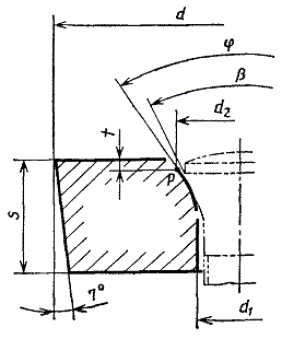

Черт. 10
Таблица 10
мм
|
d1 |
d2 |
Крепежный винт |
||||
|
Формы пластин |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||
|
Т, S, С, D |
R |
|||||
|
5,560 |
- |
2,5 |
± 0,07 |
3,30 |
± 0,09 |
М2,2 |
|
6,350 |
6 |
2,8 |
3,75 |
М2,5 |
||
|
7,940 |
8 |
3,4 |
± 0,09 |
4,50 |
М3,0 |
|
|
9,525 |
10; 12 |
4,4 |
6,0 |
М4,0 |
||
|
12,700 |
- |
5,5 |
7,5 |
± 0,11 |
М5,0 |
|
|
15,875 |
16 |
|||||
|
19,050 |
20 |
6,5 |
± 0,11 |
9,0 |
М6,0 |
|
|
25,400 |
25 |
8,6 |
12,0 |
± 0,135 |
М8,0 |
|
|
- |
32 |
|||||
2.1. Форма тороидального участка крепежного отверстия между диаметром d2 (точкой Р) и диаметром d1 не регламентируется, но должна обеспечивать:
- возможность крепления пластин винтами с конусной головкой с углом b от 40° до 60°;
- угол теоретического конуса в точке Р - j ³ 65°;
- минимальный зазор между контактными линиями при креплении пластин винтами с конусной головкой как 40°, так и 60°.
2.2. Форма предохранительного участка крепежного отверстия выше точки Р не регламентируется.
2.3. Положение точки Р определяется диаметром d2 и размером t, обусловленным соотношением: 0,05 d1 £ t £ 0,3 d1.
3. Ориентировочная масса пластин указана в справочном приложении.
4. Система обозначений пластин - по ГОСТ 19042-80.
5. Технические требования - по ГОСТ 19086-80.
ПРИЛОЖЕНИЕ
Справочное
ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН (табл. 11 - 18)
Таблица 11
|
Ориентировочная масса пластин в г из твердого сплава марок |
||||
|
ВК60М |
ВК6 |
вк10-ом |
ВП3115 |
|
|
01228-090204 |
1,06 |
- |
- |
1,06 |
|
01228-110202 |
1,41 |
- |
- |
1,40 |
|
01228-110204 |
1,41 |
- |
- |
1,40 |
|
01228-130304 |
2,97 |
- |
- |
2,96 |
|
01228-130308 |
2,94 |
2,93 |
- |
2,93 |
|
01228-16Т304 |
5,15 |
5,13 |
- |
5,13 |
|
01228-16Т308 |
9,27 |
9,23 |
- |
9,23 |
|
01228-16Т312 |
5,04 |
5,02 |
4,90 |
5,02 |
|
01228-220404 |
11,35 |
11,31 |
11,04 |
11,31 |
|
01228-220408 |
- |
11,27 |
11,00 |
11,27 |
|
01228-220412 |
- |
11,19 |
10,93 |
- |
|
01228-220416 |
- |
11,07 |
10,80 |
- |
Таблица 12
|
Цифровое обозначение пластин |
Ориентировочная масса пластии в г из твердого сплава марок |
|||||
|
ВК60М |
ВК6 |
Т5К10 |
Т15К6 |
Т30К4 |
ВП125Б |
|
|
01229-090204 |
1,02 |
- |
- |
0,78 |
0,66 |
0,93 |
|
01229-110202 |
1,36 |
- |
- |
1,04 |
0,88 |
1,24 |
|
01229-110204 |
1,35 |
- |
- |
1,03 |
0,88 |
1,24 |
|
01229-130304 |
2,85 |
- |
- |
2,18 |
1,85 |
2,61 |
|
01229-130308 |
2,83 |
- |
- |
2,16 |
- |
2,59 |
|
01229-16Т304 |
4,94 |
- |
- |
3,78 |
3,21 |
4,53 |
|
01229-16Т308 |
8,89 |
- |
- |
6,80 |
- |
8,15 |
|
01229-16Т312 |
4,84 |
- |
- |
3,70 |
- |
4,43 |
|
01229-220404 |
10,90 |
- |
- |
8,33 |
- |
9,98 |
|
01229-220408 |
- |
10,82 |
- |
8,30 |
- |
9,95 |
|
01229-220412 |
- |
10,74 |
9,26 |
8,24 |
- |
9,88 |
|
01229-220416 |
- |
10,62 |
9,15 |
8,15 |
- |
9,76 |
Таблица 13
|
Цифровое обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
|||
|
ВК60М |
ВК6 |
ВК10-ОМ |
ВП3115 |
|
|
03228-09Т304 |
3,71 |
- |
- |
3,70 |
|
03228-09Т308 |
3,70 |
- |
- |
3,68 |
|
03228-120404 |
8,25 |
- |
- |
8,22 |
|
03228-120408 |
8,23 |
8,20 |
8,00 |
8,20 |
|
03228-120412 |
8,20 |
8,17 |
7,98 |
8,17 |
|
03228-150512 |
- |
16,54 |
16,15 |
16,54 |
|
03228-150516 |
- |
16,48 |
16,09 |
16,48 |
|
03228-190612 |
- |
27,47 |
26,82 |
27,47 |
|
03228-190616 |
- |
27,41 |
26,76 |
27,41 |
|
03228-190624 |
- |
27,20 |
26,56 |
27,20 |
Таблица 14
|
Цифровое обозначение пластин |
Ориентировочная масса пластик в г из твердого сплава марок |
||||||
|
ВК60М |
ВК6 |
ВК10-ОМ |
Т5К10 |
Т15К6 |
Т30К4 |
ВП1255 |
|
|
03229-09Т304 |
3,56 |
- |
- |
- |
2,72 |
2,32 |
3,26 |
|
03229-09Т308 |
3,55 |
- |
- |
- |
2,71 |
2,30 |
3,25 |
|
03229-120404 |
7,90 |
- |
- |
- |
6,05 |
5,15 |
7,25 |
|
03229-120408 |
7,90 |
- |
- |
- |
6,04 |
5,13 |
7,23 |
|
03229-120412 |
- |
- |
7,66 |
6,76 |
6,02 |
- |
7,21 |
|
03229-150512 |
- |
15,88 |
15,50 |
13,68 |
12,18 |
- |
14,59 |
|
03229-150516 |
- |
15,82 |
15,45 |
13,63 |
12,14 |
- |
14,54 |
|
03229-190612 |
- |
26,37 |
25,75 |
22,72 |
20,22 |
- |
24,23 |
|
03229-190616 |
- |
26,31 |
25,69 |
22,67 |
20,18 |
- |
- |
|
03229-190624 |
- |
26,11 |
25,50 |
22,49 |
20,02 |
- |
- |
Таблица 15
|
Цифровое обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
||||||
|
ВК60М |
ВК6 |
ВК10-ОМ |
ВП3115 |
Т5К10 |
Т15К6 |
ВП1255 |
|
|
05228-060202 |
1,03 |
- |
- |
1,02 |
- |
0,78 |
0,94 |
|
05228-060204 |
1,03 |
- |
- |
1,02 |
- |
0,78 |
0,94 |
|
05228-080304 |
2,17 |
- |
- |
2,16 |
- |
1,65 |
1,98 |
|
05228-080306 |
2,15 |
- |
- |
2,15 |
- |
1,65 |
1,97 |
|
05228-09Т304 |
3,71 |
- |
- |
3,70 |
- |
2,84 |
3,40 |
|
05228-09Т308 |
3,70 |
- |
- |
3,68 |
- |
2,82 |
3,38 |
|
05228-120404 |
8,25 |
- |
8,03 |
8,22 |
- |
6,31 |
7,56 |
|
05228-120408 |
8,23 |
8,21 |
8,01 |
8,21 |
- |
6,29 |
7,54 |
|
05228-120412 |
- |
8,17 |
7,98 |
8,17 |
7,04 |
- |
7,51 |
|
05228-160512 |
- |
16,53 |
16,14 |
16,53 |
14,24 |
- |
15,20 |
|
05228-160516 |
- |
16,47 |
16,08 |
16,47 |
14,20 |
- |
15,14 |
|
05228-190612 |
- |
27,47 |
26,82 |
27,47 |
23,66 |
- |
25,24 |
|
05228-190616 |
- |
27,43 |
26,78 |
- |
23,63 |
- |
25,20 |
|
05228-190624 |
- |
27,18 |
26,53 |
- |
23,41 |
- |
24,97 |
Таблица 16
|
Цифровое обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
||||||
|
BК60M |
ВК6 |
ВК10-ОМ |
ВП3115 |
Т5К10 |
Т15К6 |
ВП1255 |
|
|
05229-060202 |
1,00 |
- |
- |
1,00 |
- |
0,75 |
0,90 |
|
05229-060204 |
0,98 |
- |
- |
0,98 |
- |
0,75 |
0,90 |
|
05229-080304 |
2,08 |
- |
- |
2,08 |
- |
1,69 |
1,90 |
|
05229-080306 |
2,07 |
- |
- |
2,07 |
- |
1,58 |
1,89 |
|
05229-09Т304 |
3,56 |
- |
- |
3,56 |
- |
2,72 |
3,26 |
|
05229-09Т308 |
3,55 |
- |
- |
3,55 |
- |
2,71 |
3,25 |
|
05229-120404 |
7,92 |
- |
- |
7,89 |
- |
6,05 |
7,25 |
|
05229-120408 |
7,90 |
7,88 |
7,70 |
7,88 |
- |
6,04 |
7,24 |
|
05229-120412 |
- |
7,84 |
7,66 |
7,84 |
6,76 |
6,01 |
7,21 |
|
05229-160512 |
- |
15,87 |
15,50 |
15,87 |
13,67 |
12,17 |
14,58 |
|
05229-160516 |
- |
15,81 |
15,44 |
15,81 |
13,62 |
12,13 |
14,53 |
|
05229-190612 |
- |
26,37 |
25,74 |
- |
22,71 |
- |
24,23 |
|
05229-190616 |
- |
26,33 |
25,71 |
- |
22,68 |
- |
24,19 |
|
05229-190624 |
- |
26,09 |
25,47 |
- |
22,47 |
- |
23,97 |
Таблица 17
|
Цифровое обозначение пластин |
Ориентировочная масса пластин в г из твердого сплава марок |
|||||
|
ВК60М |
ВК6 |
ВК10-ОМ |
ВП3115 |
T15K6 |
ВП1255 |
|
|
13228-070202 |
1,03 |
- |
- |
- |
- |
- |
|
13228-070204 |
1,00 |
- |
- |
- |
- |
- |
|
13228-11Т304 |
3,71 |
- |
- |
3,70 |
2,83 |
- |
|
13228-11Т308 |
3,68 |
- |
3,58 |
3,67 |
2,81 |
3,37 |
|
13228-11Т312 |
3,62 |
- |
3,52 |
3,60 |
2,76 |
3,31 |
|
13228-150404 |
8,24 |
8,22 |
8,02 |
8,22 |
6,30 |
7,55 |
|
13228-150408 |
- |
8,20 |
8,00 |
8,20 |
6,28 |
7,52 |
|
13228-150412 |
- |
8,12 |
8,02 |
8,12 |
6,22 |
7,46 |
|
13228-150416 |
- |
8,01 |
7,82 |
- |
6,14 |
7,36 |
Таблица 18
|
Ориентировочная масса пластин в г из твердого сплава марок |
||||||||
|
ВК60М |
ВК6 |
ВК10-ОМ |
ВП3115 |
Т5К10 |
Т15К6 |
T30К4 |
ВП1255 |
|
|
13229-070202 |
0,98 |
- |
- |
_ |
- |
- |
0,64 |
- |
|
13229-070204 |
0,98 |
- |
- |
- |
- |
0,75 |
0,64 |
- |
|
13229-11Т304 |
3,56 |
- |
- |
3,55 |
- |
2,72 |
2,31 |
3,26 |
|
13229-11Т308 |
3,53 |
- |
- |
3,52 |
- |
2,70 |
- |
3,23 |
|
13229-11Т312 |
3,47 |
- |
- |
3,46 |
- |
2,65 |
- |
3,18 |
|
13229-150404 |
7,92 |
7,89 |
7,70 |
7,89 |
- |
6,05 |
- |
7,25 |
|
13229-150408 |
- |
7,86 |
7,67 |
7,86 |
6,77 |
6,02 |
- |
7,22 |
|
13229-150412 |
- |
7,79 |
7,61 |
7,79 |
6,71 |
5,98 |
- |
7,16 |
|
13229-150416 |
- |
7,69 |
7,51 |
- |
6,62 |
5,90 |
- |
7,07 |
|
12229-0602М0 |
0,61 |
- |
- |
0,61 |
- |
0,46 |
- |
- |
|
12229-0803М0 |
1,80 |
- |
1,80 |
1,80 |
- |
1,37 |
- |
1,65 |
|
12229-10Т3М0 |
2,97 |
- |
- |
2,96 |
- |
2,27 |
- |
2,72 |
|
12229-1204М0 |
5,72 |
5,70 |
- |
5,70 |
4,91 |
4,37 |
- |
5,24 |
|
12229-1605М0 |
12,300 |
12,26 |
- |
12,26 |
10,56 |
9,40 |
- |
11,26 |
|
12229-2006М0 |
- |
22,49 |
- |
22,49 |
19,37 |
17,25 |
- |
20,66 |
|
12229-2507М0 |
- |
42,89 |
- |
42,89 |
36,95 |
- |
- |
39,41 |
|
12229-3209М0 |
- |
91,45 |
- |
91,45 |
78,78 |
- |
- |
- |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.04.87 № 1429
3. Стандарт полностью соответствует СТ СЭВ 5585-86
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
6. ПЕРЕИЗДАНИЕ
СОДЕРЖАНИЕ
