ГОСТ 19046-80
МЕЖГОСУДАРСТВЕННЫЙ
СТАНДАРТ
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ТРЕХГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ
НА ОДНОЙ СТОРОНЕ
КОНСТРУКЦИЯ
И РАЗМЕРЫ
|
Москва
Стандартинформ
2006
|
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ
С ОТВЕРСТИЕМ И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ
НА ОДНОЙ СТОРОНЕ
Конструкция и размеры
Triangular throw-away (indexable) carbide
cutting
inserts with cylindrical holes and chip-breaking
flutes on one face only. Design and dimensions
|
ГОСТ
19046-80
|
Дата введения 01.01.82
Требования настоящего стандарта являются
обязательными.
(Введен дополнительно, Изм. № 2).
1. (Исключен,
Изм. № 2).
2. Конструкция и размеры пластин должны
соответствовать указанным на чертеже и в таблице.
________
*
Размер для справок.
мм
Обозначение
пластин классов допусков
|
l
|
d
|
d1
|
s
|
r
|
m
|
U
|
М
|
цифровое
|
буквенно-цифровое
|
Применяемость*
|
цифровое
|
буквенно-цифровое
|
Применяемость*
|
01114-160304
|
TNUM-160304
|
|
01124-160304
|
TNMM-160304
|
|
16,5
|
9,525
|
3,81
|
3,18
|
0,4
|
13,891
|
01114-160308
|
TNUM-160308
|
|
01124-160308
|
TNMM-160308
|
|
0,8
|
13,494
|
01114-160312
|
TNUM-160312
|
|
01124-160312
|
TNMM-160312
|
|
1,2
|
13,097
|
01114-160404
|
TNUM-160404
|
|
01124-160404
|
TNMM-160404
|
|
4,76
|
0,4
|
13,891
|
01114-160408
|
TNUM-160408
|
|
01124-160408
|
TNMM-160408
|
|
0,8
|
13,494
|
01114-160412
|
TNUM-160412
|
|
01124-160412
|
TNMM-160412
|
|
1,2
|
13,007
|
01114-220404
|
TNUM-220404
|
|
01124-220404
|
TNMM-220404
|
|
22,0
|
12,700
|
5,16
|
4,76
|
0,4
|
18,653
|
01114-220408
|
TNUM-220408
|
|
01124-220408
|
TNMM-220408
|
|
0,8
|
18,266
|
01114-220412
|
TNUM-220412
|
|
01124-220412
|
TNMM-220412
|
|
1,2
|
17,859
|
01114-220416
|
TNUM-220416
|
|
01124-220416
|
TNMM-220416
|
|
1,6
|
17,463
|
01114-270612
|
TNUM-270612
|
|
01124-270612
|
TNMM-270612
|
|
27,5
|
15,875
|
6,35
|
6,35
|
1,2
|
22,622
|
01114-270616
|
TNUM-270616
|
|
01124-270616
|
TNММ-270616
|
|
1,6
|
22,225
|
________
* См. приложение 4.
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6,
класса допуска М, длиной режущей кромки l = 16,5 мм,
толщиной s = 3,18 мм, радиусом r = 0,4 мм,
со стружколомающей канавкой типа 1:
19 6524 0360 160304-1
То же, со стружколомающей канавкой типа 2:
19 6524 0360 160304-2
(Измененная редакция, Изм. № 2).
3. Тип, форма и размеры стружколомающих канавок
указаны в приложении 1.
4. Ориентировочная масса пластин
указана в приложении 2.
5. Система обозначений пластин -
по ГОСТ 19042.
6. Технические требования - по ГОСТ
19086.
7. Применяемые марки сплавов указаны в приложении 3.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ 1
Рекомендуемое
Тип, форма и размеры стружколомающих канавок на
передней поверхности пластин указаны на черт. 1 - 5 и в табл. 1 и 2.

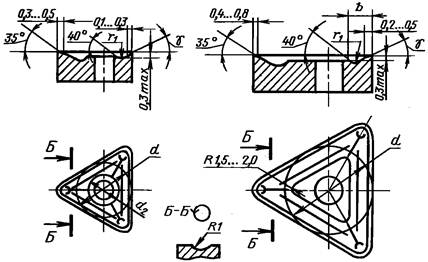

Тип 1
Форма 1 Форма
2
для диаметра d
= 9,525 мм для
диаметров d = 12,700 мм и 15,875 мм
Черт. 1
Таблица 1
Размеры, мм
d
|
b
|
d2
|
r1
|
g
|
9,525
|
-
|
5
|
1,0
|
25°
|
12,700
|
2,8
|
-
|
1,0
|
25°
|
15,875
|
3,6
|
-
|
1,6
|
20°
|
Форма 1 для пластин 011.4-160304-2; 011.4-220404-2;
011.4-160404-2

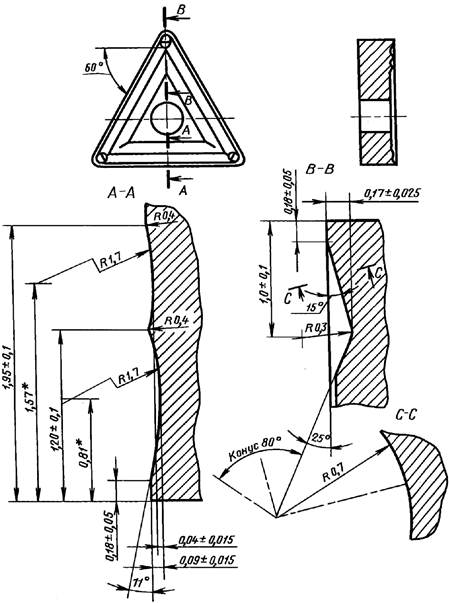

Тип 2
________
*
Размеры для справок.
Черт. 2

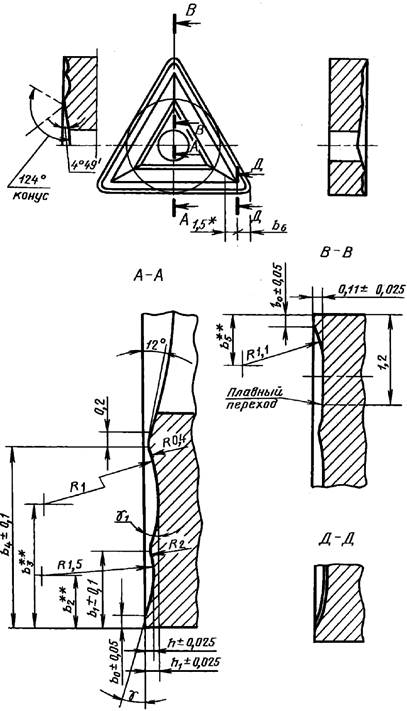

Форма 2
Тип 2
________
* Переход
между главным стружколомом и стружколомом при вершине выравнивается на длине 1,5
мм.
**
Размеры для справок.
Черт. 3
Таблица 2
Размеры, мм
Пластины
|
b0
|
b1
|
b2
|
b3
|
b4
|
b5
|
b6
|
h
|
h1
|
R1
|
R2
|
g
|
g1
|
011.4-160308-2
011.4-160408-2
|
0,18
|
1,02
|
0,71
|
1,68
|
2,41
|
0,66
|
1,14
|
0,09
|
0,12
|
2,5
|
0,6
|
15°
|
7°
|
011.4-160312-2
011.4-160412-2
|
0,23
|
1,07
|
0,76
|
1,71
|
2,41
|
0,71
|
1,20
|
0,09
|
0,12
|
2,3
|
0,6
|
15°
|
7°
|
011.4-220408-2
|
0,20
|
1,22
|
0,88
|
2,22
|
2,80
|
0,68
|
1,14
|
0,11
|
0,15
|
2,4
|
0,4
|
12°
|
5°
|
011.4-220412-2
|
0,25
|
1,27
|
0,93
|
2,27
|
2,85
|
0,73
|
1,20
|
0,11
|
0,15
|
2,4
|
0,4
|
12°
|
5°
|
011.4-270612-2
|
0,40
|
1,42
|
1,08
|
2,42
|
3,00
|
0,88
|
1,20
|
0,11
|
0,15
|
2,4
|
0,4
|
12°
|
5°
|

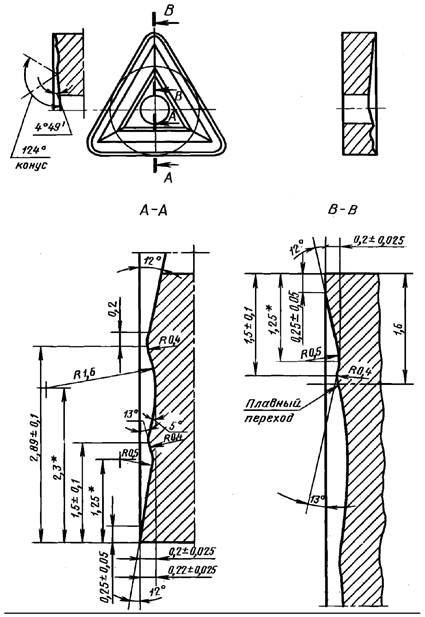

Форма 3 для пластин 011.4-220416-2
Тип 2
________
*
Размеры для справок.
Черт. 4

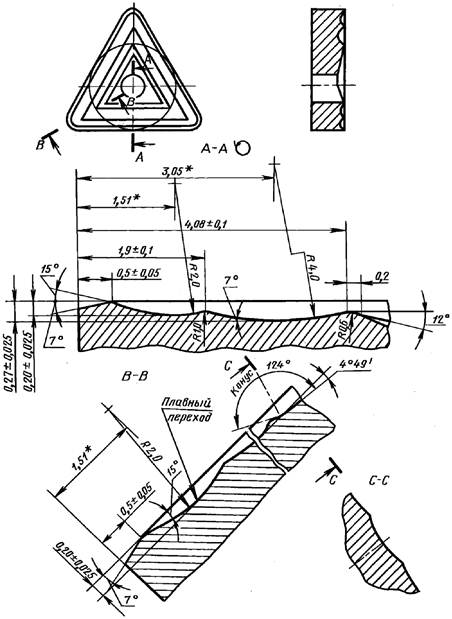

Форма 4 для пластин 011.4-270616-2
Тип 2
________
*
Размеры для справок.
Черт. 5
ПРИЛОЖЕНИЕ 2
Справочное
Ориентировочная масса пластин
Цифровое
обозначение пластин
|
Ориентировочная
масса пластин, г
|
из твердого сплава
марок
|
из безвольфрамовых
твердых сплавов
|
из твердого сплава
с покрытием
|
ВК6
|
ВК8
|
Т5К10
|
Т15К6
|
КНТ16, ТН20
|
ВП3325
|
ВП3115
|
ВП1255
|
01114-160304
01124-160304
|
4,71
|
4,65
|
4,11
|
3,65
|
1,84
|
4,65
|
4,71
|
4,33
|
01114-160308
01124-160308
|
4,66
|
4,60
|
4,03
|
3,59
|
1,82
|
4,60
|
4,66
|
4,48
|
01114-160312
01124-160312
|
4,59
|
4,53
|
3,97
|
3,53
|
1,79
|
4,53
|
4,59
|
4,22
|
01114-160404
01124-160404
|
7,18
|
7,08
|
6,27
|
5,55
|
2,80
|
7,08
|
7,18
|
6,60
|
01114-160408
01124-160408
|
7,12
|
7,03
|
6,16
|
5,49
|
2,78
|
7,03
|
7,12
|
6,55
|
01114-160412
01124-160412
|
7,01
|
6,91
|
6,06
|
5,40
|
2,73
|
6,91
|
7,01
|
6,53
|
01114-220404
01124-220404
|
12,60
|
12,40
|
10,90
|
9,73
|
-
|
12,40
|
12,60
|
11,59
|
01114-220408
01124-220408
|
12,60
|
12,40
|
10,90
|
9,70
|
-
|
12,40
|
12,60
|
11,59
|
01114-220412
01124-220412
|
12,50
|
12,30
|
10,80
|
9,61
|
-
|
12,30
|
12,50
|
11,50
|
01114-220416
01124-220416
|
12,30
|
12,20
|
10,70
|
9,49
|
-
|
12,20
|
12,30
|
11,31
|
01114-270612
01124-270612
|
26,30
|
25,90
|
22,70
|
20,20
|
-
|
25,90
|
26,30
|
24,19
|
01114-270616
01124-270616
|
26,00
|
25,70
|
22,50
|
20,10
|
-
|
25,70
|
26,00
|
23,92
|
ПРИЛОЖЕНИЕ 2.
(Измененная редакция, Изм. № 2).
ПРИЛОЖЕНИЕ
3
Рекомендуемое
Применяемые марки сплавов пластин
Цифровое
обозначение пластин
|
Основное
применение
|
Дополнительное
применение
|
Применение по
специальному заказу
|
01114-160304
|
№ 3, № 7
|
-
|
№ 4, № 5, № 8, № 10, № 9, № 11
|
01124-160304
|
№ 3, № 7
|
№ 4, № 5, № 8, № 10, № 9, № 11
|
01114-160308
|
№ 3, № 7, № 9, № 11
|
№ 4, № 5, № 8, № 10
|
01124-160308
|
-
|
№ 3, № 4, № 5, № 7, № 8, № 9, №
10, № 11
|
01114-160312
01124-160312
|
№ 3, № 4, № 5, № 7, № 8, № 9, № 10, № 11
|
01114-160404
01124-160404
|
01114-160408
01124-160408
|
№ 3, № 7, № 9 № 11
|
№ 5
|
№ 4, № 5, № 8, № 10
|
01114-160412
|
№ 3, № 7, № 9 № 11
|
-
|
№ 4, № 8, № 10
|
01124-160412
|
-
|
№ 3, № 4, № 5, № 7, № 8, № 10,
№ 9, № 11
|
01114-220404
01124-220404
|
№ 3, № 4, № 5, № 7, № 8, № 9, № 10, № 11
|
01114-220408
01124-220408
|
№ 3, № 5, № 7, № 9
|
№ 4, № 10, № 11
|
01114-220412
|
№ 3, № 4, № 5, № 7, № 10, № 11
|
№ 4
|
-
|
01124-220412
|
№ 3, № 5, № 7, № 9, №11
|
-
|
№ 10
|
01114-220416
|
№ 3, № 4, № 5, № 6, № 7, № 9, №
10, № 11
|
-
|
01114-220416
|
№ 4, № 5, № 6, № 7, № 9, № 10,
№ 11
|
№ 3
|
01114-270612
01124-270612
|
№ 4, № 5, № 7, № 10, № 11
|
-
|
№ 3, № 9
|
01114-270616
01124-270616
|
№ 4, № 5, № 7, № 10
|
№ 3, № 9, № 11
|
№ 3 - ВК6; № 4 - ВК8; № 5 - Т5К10; № 7 - Т15К6; № 8 -
КНТ16, ТН20; № 9 - ВП3115; № 10 - ВП3225; № 11 - ВП1255.
ПРИЛОЖЕНИЕ
4
Справочное
Применяемость пластин
d
|
Обозначение
|
Пластины со
стружколомающими канавками на одной стороне
|
радиус при вершине
rε
|
0,4
|
0,8
|
1,2
|
1,6
|
2,4
|
6,35
|
TNММ 1103
|
++
|
++
|
+
+ +
|
+++
|
+++
|
9,525
|
TNMM
1603
|
++
|
++
|
+
+
|
+++
|
+++
|
TNMM
1604
|
++
|
+
|
+
|
++
|
+++
|
12,7
|
TNMM
2204
|
++
|
+
|
+
|
+
|
+++
|
15,875
|
TNMM
2706
|
+++
|
+++
|
+
|
+
|
++
|
19,05
|
TNMM
3309
|
+++
|
+++
|
+++
|
+++
|
++
|
Примечание. + - пластины основного
применения, стандартизованные.
++ -
пластины ограниченного применения, нестандартизованные.
+++ - пластины,
не рекомендуемые для применения.
ПРИЛОЖЕНИЯ 3, 4.
(Введены дополнительно, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством черной
металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по стандартам от 19.06.80 № 2904
3. В настоящий стандарт введен международный стандарт
ИСО 3364-85 «Пластины сменные твердосплавные с радиусами при вершине с
цилиндрическим крепежным отверстием. Размеры» в части пластин TNMM
4. ВЗАМЕН ГОСТ 19046-80
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6. Ограничение срока действия снято Постановлением
Госстандарта СССР от 29.12.90 № 3612
7. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в
октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
|
