МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
КВАДРАТНОЙ ФОРМЫ

Конструкция и размеры

Square throS-aSay (indexable) carbide shims.
Design and dimensions

ГОСТ
1907
6-80

Дата введения 01.01.82

Требования настоящего стандарта являются обязательными.

(Введен дополнительно, Изм. № 2).

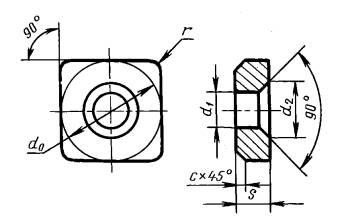

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение пластин

Длина режущей кромки l

d0

s

r

d1

d2

c

Масса, r »

цифровое

буквенно-цифровое

Применяемость

721-0903

OSN-0903



9,5

9,3

3,18

0,8

3,81

6,5

0,5

3,16

721-1203

OSN-1203



12,7

12,5

1,2

5,16

8,5

5,70

721-1204

OSN-1204



4,76

0,8

8,55

721-1404

OSN-1404



14,0

13,8

1,6

10,70

721-1504

OSN-1504



15,9

15,6

6,35

10,5

13,40

721-1904

OSN-1904



19,0

18,8

7,93

12,5

19,30

721-1906

OSN-1906



6,35

2,5

25,90

721-2506

OSN-2506



25,4

25,2

9,12

13,1

48,60

(Измененная редакция, Изм. № 2).

Пример условного обозначения опорной пластины из твердого сплава марки ВК15, толщиной s = 3,18 мм для режущей пластины длиной l = 9,5 мм:

19 6527 0430 0903

(Измененная редакция, Изм. № 1).

2. Система обозначений пластин - по ГОСТ 19042.

3. Технические требования - по ГОСТ 19086.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2912

3. ВЗАМЕН ГОСТ 19076-73

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 19042-80

2

ГОСТ 19086-80

3

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3621

6. ИЗДАНИЕ с Изменением № 1, 2, утвержденным в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
