МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПЛАСТИНЫ ОПОРНЫЕ СМЕННЫЕ Конструкция и размеры Triangular throw-away (indexable) carbide shims |
ГОСТ |
Дата введения 01.01.82
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 1).

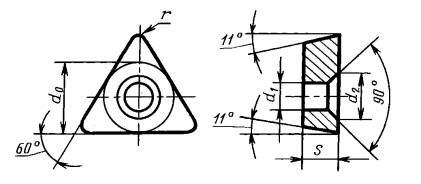

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Обозначение пластин |
Длина режущей кромки l |
d0 |
s |
r |
d1 |
d2 |
Масса, r » |
||
|
цифровое |
буквенно-цифровое |
Применяемость |
|||||||
|
703-1102 |
OTP-1103 |
|
11,0 |
4,9 |
2,26 |
0,8 |
2,26 |
4,2 |
0,61 |
|
703-1603 |
OTP-1603 |
|
16,5 |
7,5 |
3,8 |
3,81 |
6,5 |
2,06 |
|
|
703-1604 |
OTP-1604 |
|
8,1 |
4,76 |
3,45 |
||||
|
703-2204 |
OTP-2204 |
|
22,0 |
10,6 |
4,76 |
1,6 |
5,16 |
8,5 |
6,16 |
(Измененная редакция, Изм. № 1).
Пример условного обозначения при заказе опорной пластины из твердого сплава марки ВК15, толщиной s = 2,26 мм, для режущей пластины длиной l = 11,0 мм:
19 6527 0428 1102
2. Система обозначений пластин - по ГОСТ 19042.
3. Технические требования - по ГОСТ 19086.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2912
3. ВЗАМЕН ГОСТ 19074-73
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
2 |
|
|
3 |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3613
6. ИЗДАНИЕ с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 4-91)
