МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Конструкция и размеры Round throw-away (indexable) carbide cutting inserts
with cylindrical holes |
ГОСТ |
Дата введения 01.01.82
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 3).
1. (Исключен, Изм. № 2).
2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
|
d |
s |
d1 |
||||||
|
U |
М |
|||||||
|
цифровое |
буквенно-цифровое |
Применяемость |
цифровое |
буквенно-цифровое |
Применяемость |
мм |
||
|
12114-090300 |
RNUM-090300 |
|
- |
- |
|
9,525 |
3,18 |
3,81 |
|
12114-120300 |
RNUM-120300 |
|
- |
- |
|
12,700 |
5,16 |
|
|
12114-120400 |
RNUM-120400 |
|
12124-120400 |
RNMM-120400 |
|
12,700 |
4,76 |
5,16 |
|
12114-150400 |
RNUM-150400 |
|
12124-150400 |
RNMM-150400 |
|
15,875 |
4,76 |
6,35 |
|
12114-150600 |
RNUM-150600 |
|
12124-150600 |
RNMM-150600 |
|
15,875 |
6,35 |
6,35 |
|
12114-190400 |
RNUM-190400 |
|
12124-190400 |
RNMM-190400 |
|
19,050 |
4,76 |
7,93 |
|
12114-190600 |
RNUM-190600 |
|
12124-190600 |
RNMM-190600 |
|
19,050 |
6,35 |
7,93 |
|
12114-220600 |
RNUM-220600 |
|
12124-220600 |
RNMM-220600 |
|
22,225 |
6,35 |
7,93 |
|
12114-250600 |
RNUM-250600 |
|
12124-250600 |
RNMM-250600 |
|
25,400 |
6,35 |
9,12 |
|
12114-250700 |
RNUM-250700 |
|
12124-250700 |
RNMM-250700 |
|
25,400 |
7,93 |
9,12 |
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска U, диаметром d = 9,525 мм:
(Измененная редакция, Изм. № 2).
3. Форма и размеры стружколомающих канавок указаны в приложении 1.
4. Ориентировочная масса пластин указана в приложении 2.
5. Система обозначений пластин - по ГОСТ 19042.
6. Технические требования - по ГОСТ 19086.
(Введен дополнительно, Изм. № 2).
7. Применяемые марки сплавов указаны в приложении 3.
(Введен дополнительно, Изм. № 3).
ПРИЛОЖЕНИЕ 1
Рекомендуемое

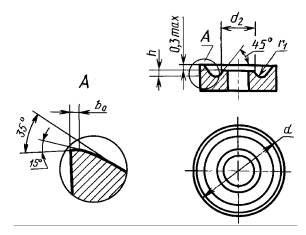

Форма и размеры стружколомающих канавок на передней поверхности пластин
мм
|
d2 |
r1 |
h |
b2 |
|
|
9,525 |
5 |
0,6 |
0,4 |
0,1 - 0,3 |
|
12,700 |
7 |
0,6 |
0,6 |
0,1 - 0,3 |
|
15,875 |
9 |
1,0 |
0,7 |
0,2 - 0,6 |
|
19,050 |
10 |
1,0 |
1,0 |
0,2 - 0,6 |
|
22,200 |
10 |
1,0 |
1,0 |
0,2 - 0,6 |
|
25,400 |
12 |
1,2 |
1,2 |
0,2 - 0,6 |
ПРИЛОЖЕНИЕ 2
Справочное
|
Ориентировочная масса пластин, г |
|||||||
|
из твердого сплава марок |
из безвольфрамовых твердых сплавов |
||||||
|
ВК6 |
ВК8 |
Т5К10 |
Т14К8 |
Т15К6 |
КНТ16 |
ТН20 |
|
|
12114-090300 |
2,63 |
2,60 |
2,28 |
2,06 |
2,03 |
1,02 |
1,02 |
|
12114-120300 |
4,59 |
4,53 |
3,97 |
3,60 |
3,54 |
1,79 |
1,79 |
|
12114-120400 12124-120400 |
7,08 |
6,98 |
6,12 |
5,55 |
5,45 |
2,76 |
2,76 |
|
12114-150400 12124-150400 |
11,00 |
10,90 |
9,53 |
8,64 |
8,49 |
4,29 |
4,29 |
|
12114-150600 12124-150600 |
14,80 |
14,60 |
12,80 |
11,60 |
11,40 |
5,77 |
5,77 |
|
12114-190400 12124-190400 |
15,20 |
15,00 |
13,10 |
11,90 |
11,70 |
- |
- |
|
12114-190600 12124-190600 |
22,60 |
22,30 |
19,60 |
17,70 |
17,40 |
- |
- |
|
12114-110600 12124-220600 |
28,90 |
28,50 |
25,00 |
22,60 |
22,20 |
- |
- |
|
12114-250600 12124-250600 |
37,90 |
36,90 |
32,30 |
29,30 |
28,80 |
- |
- |
|
12114-250700 12124-250700 |
51,00 |
50,30 |
44,10 |
40,00 |
39,30 |
- |
- |
ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 3).
ПРИЛОЖЕНИЕ 3
Рекомендуемое
Применяемые марки сплавов пластин
|
Основное применение |
Дополнительное применение |
Применение по специальному заказу |
|
|
12114-090300 12114-120300 |
№ 7 |
- |
№ 3, № 4, № 5, № 6, № 8 |
|
12114-120400 |
№ 5, № 7 |
№ 3 |
№ 4, № 6, № 8 |
|
12124-120400 |
№ 7 |
- |
№ 3, № 4, № 6, № 5, № 8 |
|
12114-150400 |
№ 4, № 5, № 6, № 7, № 8 |
№ 3 |
- |
|
12124-150400 |
№ 4, № 5, № 7 |
- |
№ 3, № 6, № 8 |
|
12114-150600 |
№ 5, № 6 |
№ 7 |
№ 3, № 4, № 8 |
|
12124-150600 |
№ 4, № 5, № 7 |
- |
№ 3, № 6, № 8 |
|
12114-190400 |
№ 4 |
№ 3, № 5, № 6, № 7 |
|
|
12124-190400 |
- |
№ 3, № 4, № 5, № 6, № 7 |
|
|
12114-190600 |
№ 7 |
№ 3, № 4, № 5, № 6 |
|
|
12124-190600 |
- |
№ 3, № 4, № 5, № 6, № 7 |
|
|
12114-220600 |
№ 7 |
№ 3, № 4, № 5, № 6 |
|
|
12124-220600 |
- |
№ 3, № 4, № 5, № 6, № 7 |
|
|
12114-250600 |
№ 4, № 7 |
№ 3, № 5, № 6 |
|
|
12124-250600 |
- |
№ 3, № 4, № 5, № 6, № 7 |
|
|
12114-250700 12124-250700 |
№ 7 |
№ 3, № 4, № 5, № 6 |
№ 3 - ВК6, № 4 - ВК8, № 5 - Т5К10, № 6 - Т14К8, № 7 - Т15К6; № 8 - КНТ16, ТН20.
ПРИЛОЖЕНИЕ 3. (Введено дополнительно, Изм. № 3).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2911
3. ВЗАМЕН ГОСТ 19071-73
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3622
6. ИЗДАНИЕ с Изменениями № 1, 2, 3, утвержденными в октябре 1984 г., октябре 1987 г., декабре 1990 г. (ИУС 2-85, 1-88, 4-91)
