ГОСТ 19056-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ
МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°
Конструкция и размеры
|
|
Москва |
|
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ Конструкция и размеры Rhombic throw-away (indexable) carbide
cutting |
ГОСТ |
Дата введения 01.01.82
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. № 2).

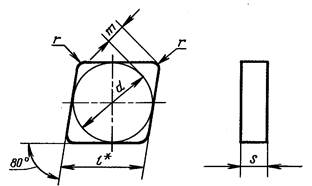

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
________
мм
|
Обозначение пластин классов допусков |
l |
d |
s |
r |
т |
|||||
|
U |
G |
|||||||||
|
цифровое |
буквенно-цифровое |
Применяемость |
цифровое |
буквенно-цифровое |
Применяемость |
|||||
|
05111-080304 |
CNUN-080304 |
05131-080304 |
CNGN-080304 |
8,1 |
7,930 |
3,1 |
0,4 |
1,981 |
||
|
05111-090304 |
CNUN-090304 |
05131-090304 |
CNGN-090304 |
9,7 |
9,525 |
8 |
2,425 |
|||
|
05111-120404 |
CNUN-120404 |
05131-120404 |
CNGN-120404 |
12,9 |
12,700 |
4,7
|
0,4 |
3,307 |
||
|
05111-120408 |
CNUN-120408 |
05131-120408 |
CNGN-120408 |
12,9 |
12,700 |
4,7
|
0,8 |
3,088 |
||
|
05111-120412 |
CNUN-120412 |
05131-120412 |
CNGN-120412 |
1,2 |
2,866 |
|||||
|
05111-160412 |
CNUN-160412 |
15131-160412 |
CNGN-160412 |
16,1 |
15,875 |
3,748 |
||||
|
05111-160416 |
CNUN-160416 |
05131-160416 |
CNGN-160416 |
1,6 |
3,528 |
|||||
|
05111-190612 |
CNUN-190612 |
05131-190612 |
CNGN-190612 |
19,3 |
19,050 |
6,3 |
1,2 |
4,630 |
||
|
05111-190616 |
CNUN-190616 |
05131-190616 |
CNGN-190616 |
5 |
1,6 |
4,410 |
||||
Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6 класса допуска U, длиной режущей кромки l = 8,1 мм, радиусом r = 0,4 мм:
19 6613 0375 080304
(Измененная редакция, Изм. № 1, 2).
2. Ориентировочная масса пластин указана в приложении 1.
3. Система обозначений пластин - по ГОСТ 19042.
4. Технические требования - по ГОСТ 19086.
5. Применяемые марки сплавов приведены в приложении 2.
(Введен дополнительно, Изм. № 2).
Справочное
|
Цифровое обозначение пластин |
Ориентировочная масса пластин, г |
|||
|
из твердого сплава марок |
из безвольфрамовых твердых сплавов марок |
|||
|
Т15К6 |
Т14К8 |
Т5К10 |
КНТ16, ТН20 |
|
|
05111-080304 05131-080304 |
2,27 |
2,51 |
2,55 |
1,15 |
|
05111-090304 05131-090304 |
3,26 |
3,32 |
3,66 |
1,65 |
|
05111-120404 05131-120404 |
8,76 |
8,91 |
9,83 |
4,42 |
|
05111-120408 05131-120408 |
8,70 |
8,85 |
9,77 |
4,40 |
|
05111-120412 05131-120412 |
8,67 |
8,82 |
9,74 |
4,40 |
|
05111-160412 05131-160412 |
13,60 |
13,80 |
15,30 |
6,87 |
|
05111-160416 05131-160416 |
13,60 |
13,80 |
15,20 |
6,87 |
|
05111-190612 05131-190612 |
26,20 |
26,60 |
29,40 |
- |
|
05111-190616 05131-190616 |
26,10 |
26,60 |
29,30 |
- |
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 2).
Рекомендуемое
Применяемые марки сплавов пластин
|
Цифровое обозначение пластин |
Основное применение |
Дополнительное применение |
Применение по специальному заказу |
|
05111-080304 |
№ 7 |
- |
№ 5, № 6, № 8 |
|
05131-080304 |
№ 5 |
№ 7 |
№ 6, № 8 |
|
05111-090304 05131-090304 |
- |
- |
№ 5, № 6, № 7, № 8 |
|
05111-120404 05131-120404 |
|||
|
05111-120408 05131-120408 |
№ 5 |
№ 7 |
№ 6, № 8 |
|
05111-120412 05131-120412 |
- |
№ 6 |
№ 5, № 6, № 7, № 8 |
|
05111-160412 |
- |
№ 5, № б, № 7, № 8 |
|
|
05131-160412 |
№ 6 |
№ 5, № 7, № 8 |
|
|
05111-160416 05131-160416 |
- |
№ 5, № 6, № 7, № 8 |
|
|
05111-190612 |
№ 6 |
№ 5, № 7 |
|
|
05131-190612 |
- |
№ 5, № 6, № 7 |
|
|
05111-190616 05131-190616 |
№ 5, № 6, № 7 |
№ 5 - Т5К10; № 6 - Т14К8; № 7 - Т15К6; № 8 - КНТ16, ТН20.
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 2).
1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.06.80 № 2906
3. ВЗАМЕН ГОСТ 19056-73
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.90 № 3614
6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91)
