ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЦЕНТРЫ УПОРНЫЕ С ОТЖИМНОЙ ГАЙКОЙ

Конструкция

Thrust centres with screwed-off nut.

Design

ГОСТ
2575-79*

Постановлением Государственного комитета СССР по стандартам от 28 июня 1979 г. № 2330 срок введения установлен

с 01.07.80

1. Настоящий стандарт распространяется на упорные центры с отжимной гайкой, применяемые при обработке деталей на металлорежущих станках, контрольных, разметочных и других работах.

Стандарт полностью соответствует международному стандарту ИСО 298-73.

Требования настоящего стандарта являются обязательными.

2. Центры должны изготавливаться двух исполнений:

1 - с закаленным рабочим корпусом;

2 - с рабочим конусом из твердого сплава.

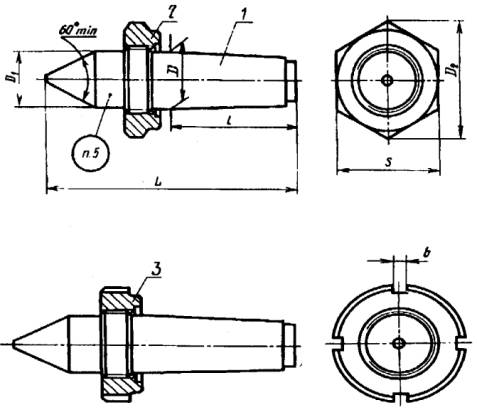

3. Конструкция и размеры упорных центров с отжимной гайкой должны соответствовать указанным на чертеже и в таблице.

4. Рабочие конусы центров 60° исполнения 1 с конусом Морзе 6 и метрическими конусами допускается изготавливать наплавленными прутковым сормайтом по ГОСТ 21449.

Толщина наплавленного слоя не должна превышать для центров с конусом Морзе 6 - 2,5 мм, для центров с метрическими конусами - 3 мм.

5. Технические требования и маркировка - по ГОСТ 13215.

1 - 5. (Измененная редакция, Изм. № 1, 2).

6. Конструкция и размеры центров и гаек указаны в приложении.

Исполнение 1

Пример условного обозначения упорного центра с отжимной гайкой исполнения 1 нормальной точности с конусом Морзе 4:

Центр 7032-0109 - Морзе 4 ГОСТ 2575-79

То же, повышенной точности:

Центр 7032-0109 Морзе 4 ПТ ГОСТ 2575-79

Пример условного обозначения упорного центра с отжимной гайкой исполнения 2 повышенной точности с конусом Морзе 4 и пластиной из твердого сплава ВК8:

Центр 7032-0110 Морзе 4 ПТ ВК8 ГОСТ 2575-79

Размеры, мм

Обозначение

Исполнение

Конус

L

l

D

D1

h9

D2

d

s

b

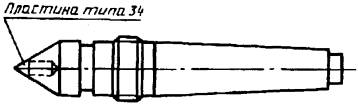

Номер пластины типа 34 по ГОСТ 25413

7032-0101

1

Морзе

0

78

50,0

9,045

9,2

21,9

-

19

-

-

7032-0102

2

5

34090

7032-0103

1

1

90

53,5

12,065

12,2

27,7

-

24

-

7032-0104

2

5

34090

7032-0105

1

2

112

64,0

17,780

18,0

34,6

-

30

-

7032-0106

2

7

34110

7032-0107

1

3

138

81,0

23,825

24,1

47,3

-

41

-

7032-0108

2

11

34130

7032-0109

1

4

175

102,5

31,267

31,6

63,5

-

55

-

7032-0110

2

14

34150

7032-0112

1

5

217

129,5

44,399

44,7

80,9

-

70

-

7032-0113

2

18

34170

7032-0114

22

34190

7032-0116

1

6

290

182,0

63,348

63,8

109,7

-

95

-

7032-0117

2

22

34190

7032-0118

32

34210

7032-0120

1

Метрический

80

340

196,0

80

80,4

120,0

-

-

10

-

7032-0122

100

400

232,0

100

100,5

135,0

12

7032-0124

120

462

268,0

120

120,6

160,0

ПРИЛОЖЕНИЕ

Обязательное

Конструкция и размеры деталей центров с отжимной гайкой

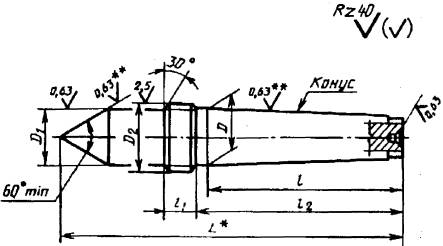

1. Центр (черт. 1, табл. 1)

Исполнение 1

Исполнение 2

_____________

* Размер для справок.

** Шероховатость рабочего конуса и конуса хвостовика для центров повышенной точности (ПТ) должна быть Ra ≤ 0,32 мкм.

Черт. 1

Пример условного обозначения упорного центра исполнения 1 нормальной точности с конусом Морзе 4:

Центр 7032-0109/001 Морзе 4 ГОСТ 2575-79

То же, повышенной точности:

Центр 7032-0109/001 Морзе 4 ПТ ГОСТ 2575-79

Пример условного обозначения упорного центра исполнения 2 повышенной точности с конусом Морзе 4 и пластиной из твердого сплава ВК8:

Центр 7032-0110/001 Морзе 4 ПТ ВК8 ГОСТ 2575-79

1.1. Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6g по ГОСТ 16093.

1, 1.1. (Измененная редакция, Изм. № 1, 2).

Таблица 1

Размеры, мм

Обозначение центров

Исполнение

Конус

L

l

l1

l2

D

D1

h9

D2

Номер пластины типа 34 по ГОСТ 25413-82

7032-0101/001

1

Морзе

0

78

50,0

6

53

9.045

9,2

М12´1,5

-

7032-0102/001

2

34090

7032-0103/001

1

1

90

53,5

57

12,065

12,2

М16´1,5

-

7032-0104/001

2

34090

7032-0105/001

1

2

112

64,0

8

69

17,780

18,0

М20×1,5

-

7032-0106/001

2

34110

7032-0107/001

1

3

138

81,0

10

86

23,825

24,1

М27×1,5

-

7032-0108/001

2

34130

7032-0109/001

1

4

175

102,5

12

109

31,267

31,6

М36×1,5

-

7032-0110/001

2

34150

7032-0112/001

1

5

217

129,5

14

136

44,399

44,7

М48×1,5

-

7032-0113/001

2

34170

7032-0114/001

34190

7032-0116/001

1

6

290

182,0

16

190

63,348

63,8

М68×2,0

-

7032-0117/001

2

34190

7032-0118/001

34210

7032-0120/001

1

Метрический

80

340

196,0

204

80

80,4

М85×2,0

-

7032-0122/001

100

400

232,0

18

242

100

100,5

М105×2,0

7032-0124/001

120

462

268,0

20

280

120

120,6

М125×2,0

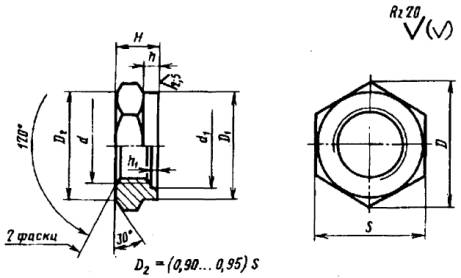

2. Гайка (черт. 2, табл. 2) для центров с конусом Морзе

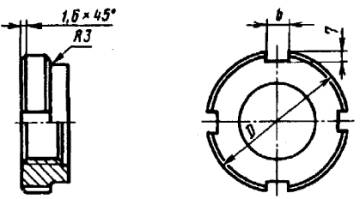

3. Гайка для центров с метрическим конусом (черт. 2, табл. 2)

Черт. 2

Таблица 2

Размеры, мм

Обозначение гаек

d

D

D1

d1

Н

h

h1

b

S

7032-0101/002

М12×1,5

21,9

18

13

10

3

2,5

-

19

7032-0102/002

70320103/002

М16×1,5

27,7

23

17

24

7032-0104/002

7032-0105/002

М20×1,5

34,6

29

21

12

4

30

7032-0106/002

7032-0107/002

М27×1,5

47,3

39

29

15

5

41

7032-0108/002

7032-0109/002

М36×1,5

63,5

53

37

18

7

3,0

55

7032-0110/002

7032-0111/002

7032-0112/002

М48×1,5

80,9

67

50

21

6

70

7032-0113/002

7032-0114/002

7032-0115/002

7032-0116/002

М68×2

109,7

90

70

25

7

4,0

95

7032-0117/002

7032-0118/002

7032-0119/002

7032-0120/002

М85×2

120

100

90

22

10

5,0

10

-

7032-0121/002

7032-0122/002

М105×2

135

120

110

25

12

7032-0123/002

7032-0124/002

М125×2

160

140

130

30

7032-0125/002

Пример условного обозначения гайки диаметром d - M12×1,5:

Гайка 7031-0101/002 ГОСТ 2575-79

2.1. Резьба метрическая - по ГОСТ 24705. Поле допуска резьбы - 6Н по ГОСТ 16093.

2, 2.1. (Измененная редакция, Изм. № 1, 2).

2.2. (Исключен, Изм. №1).

2.3. Покрытие - Хим. Окc. прм. (обозначение покрытия - по ГОСТ 9.306).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ Л.К. Гирин, В.В. Меньшиков, К.Н. Буре

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.06.79 № 2330

3. Срок проверки - 1996 г., периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 2575-67

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначении НТД, на который дана ссылка

Номер пункта

ГОСТ 9.306-85

Приложение

ГОСТ 13215-79

5

ГОСТ 16093-81

Приложение

ГОСТ 21449-75

4

ГОСТ 24705-81

Приложение

ГОСТ 25413-82

3, приложение

6. ПЕРЕИЗДАНИЕ (апрель 1996 г.) с ИЗМЕНЕНИЯМИ № 1, 2, утвержденными в марте 1985 г., в ноябре 1991 г. (ИУС 6-85, 3-92)
