МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАЛИБРЫ ДЛЯ РЕЗЬБЫ ЭДИСОНА КРУГЛОЙ

Основные размеры

Ganges for Edisons round thread. Main dimensions

ГОСТ
25578-83

01.01.85

1. Настоящий стандарт распространяется на калибры для контроля внутренней и наружной круглой резьбы Эдисона по ГОСТ 6042.

2. Основные размеры калибров для внутренней резьбы должны соответствовать указанным на черт. 1 и в табл. 1.

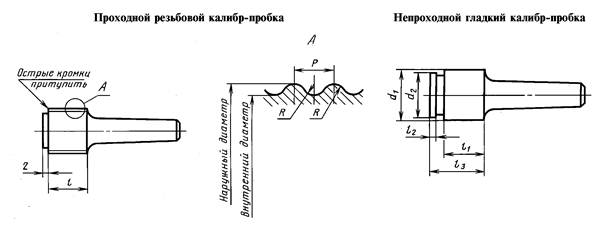

Черт. 1


Таблица 1
Размеры в миллиметрах

Обозначение резьбы

Наружный диаметр

Допуск

Внутренний диаметр

Допуск

Предел износа

R

lmin

d1

-0,01

d2

-0,04

l1

-0,1

l1

-0,2

l3

-0,2

Масса, г

±10%

наружного диаметра

внутреннего диаметра

Р

Е 5

5,41

-0,02

4,85

-0,02

5,37

4,81

1,000

0,293

3,4

4,94

4,78

3,0

2,0

5,5

40

Е 10

9,63

8,61

9,59

8,57

1,814

0,531

5,5

8,77

8,55

5,5

2,0

8,5

70

Е 10/N

8,92

Е 14

13,99

12,39

13,95

12,35

2,822

0,822

7,5

12,57

12,33

8,5

4,0

13,5

120

Е 14/N

12,81

Е 16

16,05

14,55

16,01

14,51

2,500

0,708

7,5

14,76

14,50

7,5

3,5

12,0

200

Е 16/N

15,06

Е 18

18,62

16,92

18,58

16,88

3,000

0,875

7,5

17,16

16,84

9,0

3,5

13,5

250

Е 18/N

17,47

Е 21

21,07

19,57

21,02

19,52

2,000

0,480

11,0

19,81

19,56

6,0

4,0

11,5

280

Е 21/N

20,12

Е 27

26,57

24,38

26,52

24,33

3,629

1,025

11,5

24,67

24,31

11,0

4,5

17,0

325

Е 27/N

25,01

Е 33

33,18

-0,03

30,58

-0,03

33,11

30,51

4,233

1,187

11,5

30,96

30,50

13,0

6,0

21,0

427

Е 33/N

31,41

Е 40

39,63

-0,04

36,03

-0,04

39,56

35,96

6,350

1,850

20,0

36,46

35,95

19,0

8,0

29,0

700

Е 40/N

36,96

Примечание. Допуск шага резьбы Р составляет 0,01 мм. Это значение относится к любому числу витков резьбы на длине l. Действительное отклонение может быть со знаком минус или плюс.


3. Основные размеры калибров для наружной резьбы должны соответствовать указанным на черт 2 и в табл. 2.

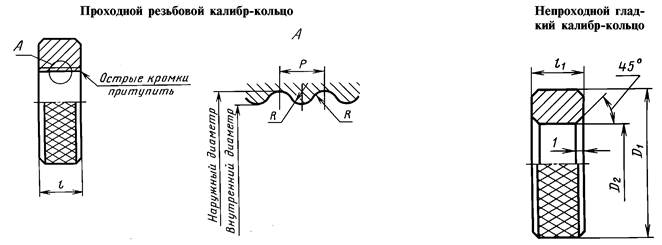

Черт. 2

Таблица 2
Размеры в миллиметрах

Обозначение резьбы

Наружный диаметр +0,03

Внутренний диаметр +0,03

Предел износа

Р

R

lmin

D1 приближенно

D2 +0,01

l1min

наружного диаметра

внутреннего диаметра

Е 5

5,30

4,74

5,35

4,79

1,000

0,293

3,4

28

5,22

5,0

Е 10

9,50

8,48

9,55

8,53

1,814

0,531

5,5

33

9,35

7,5

Е 14

13,86

12,26

13,91

12,31

2,822

0,822

7,5

38

13,69

10,5

Е 16

15,94

14,44

15,99

14,49

2,500

0,708

40

15,74

9,5

Е 18

18,47

16,77

18,52

16,82

3,000

0,875

42

18,24

11,0

Е 21

20,92

19,42

20,98

19,48

2,000

0,480

11,0

45

20,69

8,0

Е 27

26,42

24,23

26,48

24,29

3,629

1,025

11,5

50

26,04

13,0

Е 33

33,02

30,42

33,09

30,49

4,233

1,187

56

32,64

15,0

Е 40

39,47

35,87

39,54

35,94

6,350

1,850

20,0

63

39,04

21,0

Примечания:

1. Допуск шага резьбы составляет 0,01 мм. Это значение относится к любому числу витков на длине l1.

Действительное отклонение может быть со знаком минус или плюс.

2. Основные размеры калибров для проверки резьбы цоколей в источниках света - по ГОСТ 28108.

Пример условного обозначения проходного калибра-пробки для резьбы Е 27:

Проходной калибр-пробка Е 27 ГОСТ 25578-83

То же, непроходного калибра-кольца для резьбы Е 14:

Непроходной калибр-кольцо Е 14 ГОСТ 25578-83

4. Калибры должны быть изготовлены из материала, обеспечивающего постоянную форму и стабильность размеров.

При изготовлении калибров из цементируемой стали слой цементации должен быть не менее 0,5 мм.

Для уменьшения износа измерительных поверхностей допускается хромирование или оснащение их твердым сплавом.

5. Твердость измерительных поверхностей калибров должна быть не менее 58 HRC.

6. Шероховатость измерительных поверхностей калибров Ra не должна превышать величины 0,32 мкм.

7. На каждом приборе должны быть указаны:

1) обозначение резьбы;

2) обозначение назначения калибра;

3) товарный знак предприятия-изготовителя.

8. Проходной калибр должен свободно ввинчиваться - навинчиваться на всю длину резьбы.

Непроходной калибр под влиянием собственной массы не должен проходить через резьбу более чем на один виток.
