ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА МЕТРИЧЕСКАЯ КОНИЧЕСКАЯ
ГОСТ 25229-82
(СТ СЭВ 304-76)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности
ИСПОЛНИТЕЛИ
М.А. Палей, И.А. Медовой, Г.С. Кудинова
ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
Зам. министра А.Е. Прокопович
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР, по стандартам от 27 апреля 1982 г. № 1692
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Основные нормы взаимозаменяемости РЕЗЬБА МЕТРИЧЕСКАЯ КОНИЧЕСКАЯ Basic norms of
interchangeability. |
ГОСТ (CT СЭВ 304-76) |
Постановлением Государственного комитета СССР по стандартам от 27 апреля 1982 г. № 1692 срок введения установлен
с 01.01.1983 г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на метрическую коническую резьбу с конусностью 1:16 для конических резьбовых соединений, а также соединений наружной конической резьбы с внутренней цилиндрической резьбой с номинальным профилем по ГОСТ 9150-81 и устанавливает профиль, диаметры и шаги, основные размеры и допуски.
1. ПРОФИЛЬ
1.1. Номинальный профиль метрической конической резьбы (наружной и внутренней) должен соответствовать указанному на черт. 1.
Профиль внутренней цилиндрической резьбы, соединяемой с наружной конической, должен иметь плоскосрезанную впадину.
Примечание. При отсутствии особых требований к плотности или при применении уплотнителей для достижения герметичности резьбового соединения форма впадины конической (наружной и внутренней) и цилиндрической (внутренней) резьб не регламентируется.
1.2. Размеры элементов профиля конической и цилиндрической резьб - по ГОСТ 9150-81.
Конусность
;
;
;
d - наружный диаметр наружной конической
резьбы; D - наружный диаметр внутренней
конической резьбы; d2 - средний диаметр наружной конической
резьбы; D2 - средний диаметр внутренней конической
резьбы; d1 - внутренний диаметр наружной конической
резьбы; D1 - внутренний диаметр внутренней
конической резьбы;
- угол конуса;
- угол уклона; Р - шаг резьбы;
Н - высота исходного треугольника
Черт. 1
2. ДИАМЕТРЫ, ШАГИ И ОСНОВНЫЕ РАЗМЕРЫ

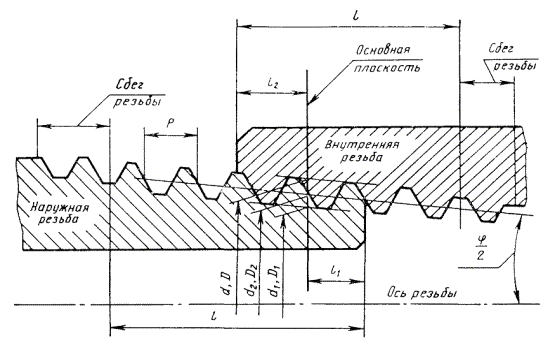

2.1. Диаметры, шаги, номинальные значения основных размеров конической (наружной и внутренней) резьбы должны соответствовать указанным на черт. 2 и в табл. 1.
При выборе диаметров резьб первый ряд следует предпочитать второму.

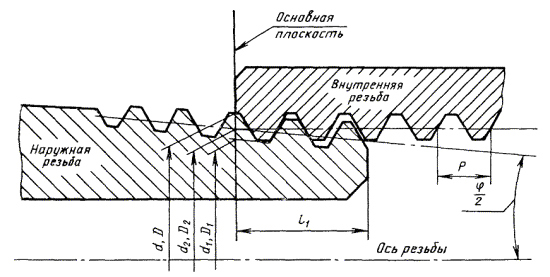

2.2. Диаметры, шаги, номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы должны соответствовать указанным на черт. 3 и в табл. 1.
2.3. Внутренняя цилиндрическая резьба должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее 0,8l.
Длина сквозной внутренней цилиндрической резьбы должна быть не менее величины 0,8(l1 + l2).
l - рабочая длина резьбы; l1 - длина наружной резьбы от торца до основной плоскости; l2 - длина внутренней резьбы от торца до основной плоскости
Черт. 2
Таблица 1
мм
|
р |
Диаметры резьбы в основной плоскости |
Длина резьбы |
||||||
|
1-й ряд |
2-й ряд |
d = D |
d2 = D2 |
d1 = D1 |
l |
l1 |
l2 |
|
|
6 |
|
1 |
6,000 |
5,350 |
4,917 |
8 |
2,5 |
3 |
|
8 |
|
8,000 |
7,350 |
6,917 |
||||
|
10 |
|
10,000 |
9,350 |
8,917 |
||||
|
12 |
|
1,5 |
12,000 |
11,026 |
10,376 |
11 |
3,5 |
4 |
|
|
14 |
14,000 |
13,026 |
12,376 |
||||
|
16 |
|
16,000 |
15,026 |
14,376 |
||||
|
|
18 |
18,000 |
17,026 |
16,376 |
||||
|
20 |
|
20,000 |
19,026 |
18,376 |
||||
|
|
22 |
22,000 |
21,026 |
20,376 |
||||
|
24 |
|
24,000 |
23,026 |
22,376 |
||||
|
|
27 |
2 |
27,000 |
25,701 |
24,835 |
16 |
5 |
6 |
|
30 |
|
30,000 |
28,701 |
27,835 |
||||
|
|
33 |
33,000 |
31,701 |
30,835 |
||||
|
36 |
|
36,000 |
34,701 |
33,835 |
||||
|
|
39 |
39,000 |
37,701 |
36,835 |
||||
|
42 |
|
42,000 |
40,701 |
39,835 |
||||
|
|
45 |
45,000 |
43,701 |
42,835 |
||||
|
48 |
|
48,000 |
46,701 |
45,835 |
||||
|
|
52 |
52,000 |
50,701 |
49,835 |
||||
|
56 |
|
56,000 |
54,701 |
53,835 |
||||
|
|
60 |
60,000 |
58,701 |
57,835 |
||||
Примечание. Допускается применять более короткие длины резьб.
Черт. 3
2.4. В условное обозначение резьбы должны входить: буквы МК (для конической резьбы) или М (для внутренней цилиндрической резьбы), номинальный диаметр, шаг и обозначение настоящего стандарта (только для внутренней цилиндрической резьбы), например: МК20´1,5; M20´1,5 ГОСТ 25229-82
Для левой резьбы после условного обозначения шага ставят буквы LH, например: MK20´1,5LH; M20´1,5LH ГОСТ 25229-82
Условное обозначение конического резьбового соединения соответствует принятому для конической резьбы.
Соединение внутренней цилиндрической с наружной конической резьбой должно обозначаться дробью М/МК, номинальным диаметром, шагом и обозначением настоящего стандарта, например: М/МК20´1,5 ГОСТ 25229-82; M/MK20´1,5LH ГОСТ 25229-82
Для внутренней цилиндрической резьбы, выполненной в соответствии с примечанием к п. 1.1, и в соединениях ее с наружной конической резьбой обозначение настоящего стандарта не указывать.
3. ДОПУСКИ

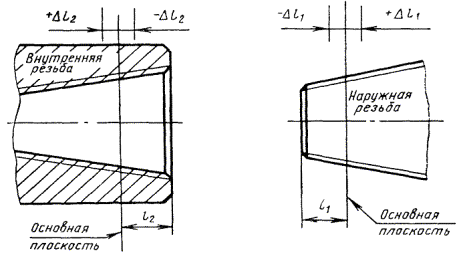

3.1. Осевое смещение основной плоскости Dl1 наружной и Dl2 внутренней резьб (черт. 4) относительно номинального расположения не должно превышать величин, указанных в табл. 2.
Черт. 4
Примечание. В основной плоскости средний диаметр имеет номинальное значение.
Смещение основной плоскости является суммарным, включающим отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса.
3.2. Предельные отклонения
среза вершин и впадин (размеров
и
), угла наклона боковой стороны профиля
, шага резьбы Р и угла конуса j (разность средних диаметров на длине l1 + l2) должны соответствовать
указанным на черт. 5 и в табл. 3.
Таблица 2
мм
|
Р |
Dl1 |
Dl2 |
|
|
От 6 до 10 |
1 |
±0,9 |
±1,2 |
|
Св. 10 » 24 |
1,5 |
±1,1 |
±1,5 |
|
» 24 » 60 |
2 |
±1,4 |
±1,8 |
Примечание. Предельные отклонения Dl1 и Dl2 не распространяются на резьбы с длинами меньшими указанных в табл. 1.
Черт. 5
3.3. Поле допуска среднего диаметра внутренней цилиндрической резьбы должно соответствовать 6Н по ГОСТ 16093-81.
3.4. Предельные отклонения
внутреннего диаметра и среза впадин внутренней
цилиндрической резьбы (размеры D1 и
черт. 6) должны
соответствовать указанным в табл. 4.
3.5. Для цилиндрической внутренней резьбы, выполненной в соответствии с примечанием к п. 1.1, поле допуска диаметра D1 должно соответствовать 6Н по ГОСТ 16093-81.
Верхнее предельное отклонение диаметра D не регламентируется.
Таблица 3
Размеры в мм
|
Р |
Предельные отклонения резьбы |
Разность средних диаметров резьбы на длине l1 + l2 |
|||||||||
|
|
|
|
Шага Р на длине |
||||||||
|
наружной |
внутренней |
наружной |
внутренней |
l1 + l2 |
l |
Номин. |
Пред. откл. |
||||
|
наружной |
внутренней |
||||||||||
|
От 6 до 10 |
1 |
+0,032 |
±0,030 |
+0,050 +0,015 |
±0,03 |
±45¢ |
±0,04 |
±0,07 |
0,344 |
+0,038 -0,019 |
+0,019 -0,038 |
|
Св. 10 » 24 |
1,5 |
+0,048 |
±0,040 |
+0,065 +0,020 |
±0,04 |
0,469 |
+0,052 -0,026 |
+0,026 -0,052 |
|||
|
» 24 » 60 |
2 |
+0,064 |
±0,050 |
+0,085 +0,030 |
±0,05 |
0,688 |
+0,077 -0,038 |
+0,038 -0,077 |
|||
Примечание. Предельные отклонения не подлежат обязательному контролю, если это не указано особо.
D - наружный диаметр внутренней резьбы; D2 - средний диаметр внутренней резьбы; D1 - внутренний диаметр внутренней резьбы
Черт. 6
Таблица 4
мм
|
р |
Предельные отклонения |
|||
|
|
D1 |
|||
|
верхн. |
нижн. |
|||
|
От 6 до 10 |
1 |
±0,03 |
+0,12 |
0 |
|
Св. 10 » 24 |
1,5 |
±0,04 |
+0,15 |
|
|
» 24 » 60 |
2 |
±0,05 |
+0,19 |
|
Примечание. Предельные отклонения размера
не подлежат
обязательному контролю, если это не указано особо.
