ГОСТ 24296-93
(ИСО 8734-87)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ
ЗАКАЛЕННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
МЕЖГОСУДАРСТВЕННЫЙ
СОВЕТ ПО СТАНДАРТИЗАЦИИ,
МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
1 РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Наименование государства |
Наименование национального органа по стандартизации |
|
Республика Беларусь |
Белстандарт |
|
Республика Кыргызстан |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикстандарт |
|
Туркменистан |
Туркменглавгосинспекция |
|
Украина |
Госстандарт Украины |
3 ВЗАМЕН ГОСТ 24296-80
4 ПЕРЕИЗДАНИЕ. Май 2001 г.
|
ШТИФТЫ ЦИЛИНДРИЧЕСКИЕ ЗАКАЛЕННЫЕ Технические условия Hardened cylindrical pins. Specifications |
ГОСТ (ИСО 8734-87) |
Дата введения 01.01.95
1. ОБЪЕКТ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает технические условия для закаленных и цементированных цилиндрических штифтов (установочных штифтов) класса точности А с номинальным диаметром d1 от 0,6 до 20 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении 1.
2. РАЗМЕРЫ

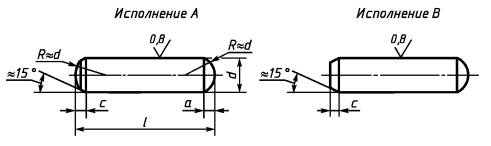

2.1. Размеры штифтов должны соответствовать указанным на чертеже и в табл. 1.
Вариант исполнения концов штифтов исполнений А и В с высотой сферы, равной а
Исполнения штифтов А и В соответствуют следующим видам термообработки: А - закаленные штифты, В - цементированные штифты.
2.2. Теоретическая масса штифтов указана в приложении 2.

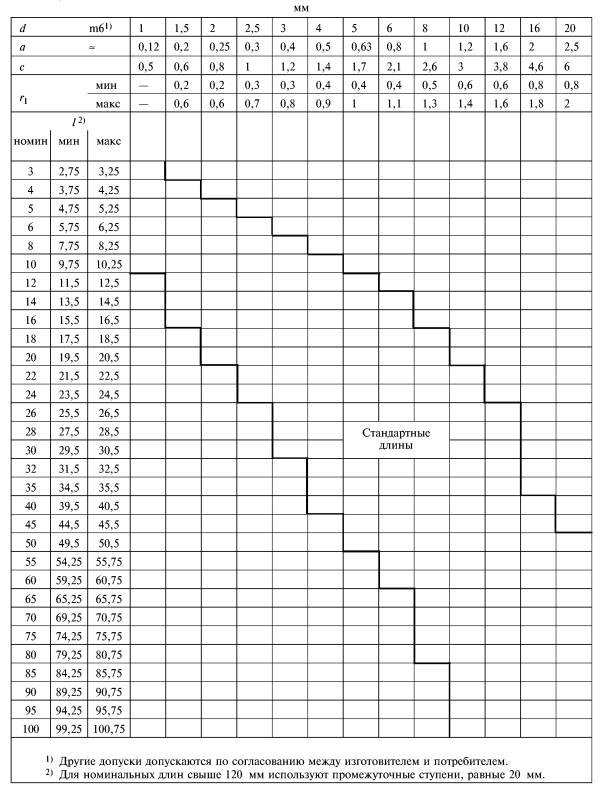

Таблица 1
3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Штифты должны изготавливаться в соответствии с требованиями, указанными в табл. 2.
Таблица 2
|
Сталь, удовлетворяющая следующему составу, %: |
||
|
Исполнение А |
Исполнение В |
|
|
C 0,95 до 1,1 |
С 0,06 до 0,13 или C 0,15 макс |
|
|
Si 0,15 до 0,35 |
Si 0,1 до 0,4 Si 0,10 макс |
|
|
Mn 0,25 до 0,4 |
Mn 0,25 до 0,6 Mn 0,9 до 1,3 |
|
|
P 0,03 макс |
P 0,025 макс P 0,07 макс |
|
|
S 0,025 макс |
S 0,05 макс S 0,15 до 0,35 |
|
|
Cr 1,35 до 1,65 |
Pb 0,15 до 0,35 |
|
|
|
Состав выбирается изготовителем |
|
|
Твердость 550 до 650 HV30 |
Твердость поверхности: 600 до 700 HV1 |
|
|
|
Твердость на глубине науглероженного слоя от 0,25 до 0,4 мм: 550 HV1 мин. |
|
|
Окончательная обработка поверхности |
Штифты поставляются без покрытия, смазанные антикоррозионной смазкой для защиты от коррозии или с покрытием по согласованию между изготовителем и потребителем. |
|
|
Во избежание водородной хрупкости следует подбирать соответствующие металлические или другие покрытия. Когда на штифты наносятся покрытия электрогальваническим способом или фосфатные покрытия, то их следует обработать соответствующим образом сразу после занесения покрытия, чтобы устранить водородную хрупкость. Хотя от водородной хрупкости полностью избавиться невозможно. Предпочтительными видами покрытий являются окисное или цинковое, но не нанесенное электролитическим способом. Допускаются другие покрытия по согласованию между изготовителем и потребителем. Все допуски относятся к размерам штифтов до нанесения покрытий. |
||
|
Качество поверхности |
Изделия должны быть одинаковыми по качеству, без отклонений формы и дефектов. На поверхности штифтов не допускаются заусенцы. |
|
|
Приемка |
Приемка - по ГОСТ 17769 |
|
|
1) Другие материалы применяются по согласованию между изготовителем и потребителем. |
||
4. ОБОЗНАЧЕНИЕ
Пример условного обозначения цилиндрического закаленного штифта с номинальным диаметром d = 6 мм и номинальной длиной l = 50 мм:
Штифт 6´50 ГОСТ 24296-93
То же, с химическим окисным покрытием, пропитанным маслом:
Штифт 6´50 Хим. Окс. прм ГОСТ 24296-93
ПРИЛОЖЕНИЕ
1
(обязательное)
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ, ОТРАЖАЮЩИЕ ПОТРЕБНОСТИ НАРОДНОГО ХОЗЯЙСТВА
Штифты должны удовлетворять всем требованиям ГОСТ 26862 и требованиям, изложенным в настоящем стандарте.
1. Дополнительные размеры штифтов указаны в табл. 3.

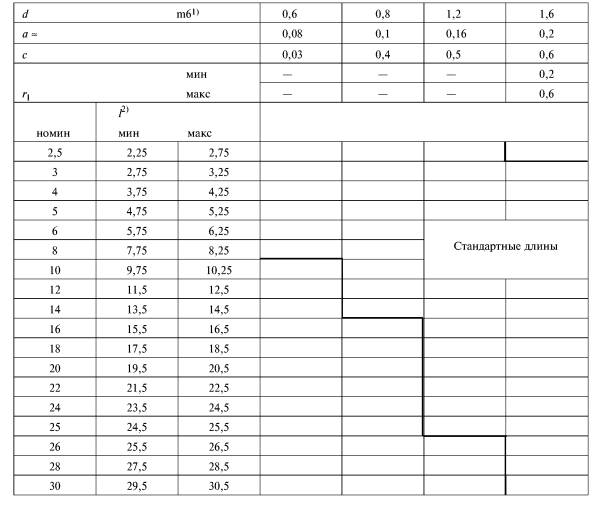

Таблица 3
2. Дополнительные типоразмеры штифтов указаны в табл. 4.

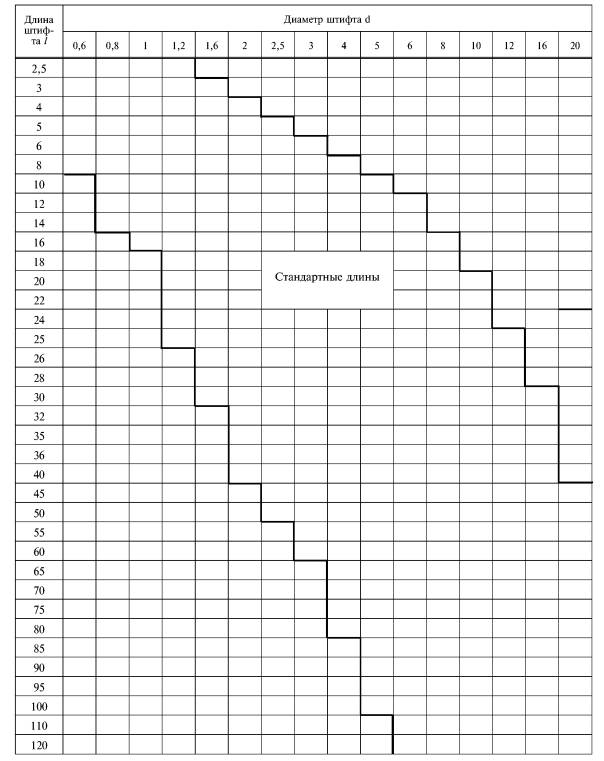

Таблица 4
ПРИЛОЖЕНИЕ
2
(рекомендуемое)
МАССА ШТИФТОВ
|
Длина l, мм |
Теоретическая масса 1000 шт. штифтов, кг ≈, при номинальном диаметре d, мм |
|||||||||||||||
|
0,6 |
0,8 |
1 |
1,2 |
1,5; 1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
|
|
2,5 |
0,006 |
0,010 |
0,015 |
0,021 |
|
|
|
|
|
|
|
|
- |
|
|
|
|
3 |
0,007 |
0,012 |
0,018 |
0,026 |
0,047 |
|
|
|
|
|
|
|
|
|
|
|
|
4 |
0,009 |
0,016 |
0,025 |
0,035 |
0,063 |
0,099 |
|
|
|
|
|
|
|
|
|
|
|
5 |
0,011 |
0,020 |
0,031 |
0,044 |
0,079 |
0,123 |
0,193 |
|
|
|
|
|
|
|
|
|
|
6 |
0,013 |
0,024 |
0,037 |
0,052 |
0,095 |
0,148 |
0,231 |
0,33 |
|
|
|
|
|
|
|
|
|
8 |
0,018 |
0,032 |
0,049 |
0,070 |
0,126 |
0,197 |
0,308 |
0,44 |
0,78 |
|
|
|
|
|
|
|
|
10 |
|
0,039 |
0,062 |
0,088 |
0,158 |
0,247 |
0,385 |
0,55 |
0,98 |
1,54 |
|
|
|
|
|
|
|
12 |
|
0,047 |
0,074 |
0,107 |
0,189 |
0,290 |
0,462 |
0,66 |
1,18 |
1,85 |
2,64 |
|
|
|
|
|
|
14 |
|
0,055 |
0,086 |
0,125 |
0,221 |
0,345 |
0,540 |
0,77 |
1,38 |
2,16 |
3,11 |
|
|
|
|
|
|
16 |
|
|
0,097 |
0,142 |
0,252 |
0,394 |
0,617 |
0,88 |
1,58 |
2,47 |
3,55 |
6,32 |
|
|
|
|
|
18 |
|
|
|
0,161 |
0,290 |
0,440 |
0,700 |
1,00 |
1,77 |
2,80 |
4,00 |
7,10 |
11,10 |
|
|
|
|
20 |
|
|
|
0,178 |
0,316 |
0,493 |
0,771 |
1,11 |
1,97 |
3,08 |
4,44 |
7,90 |
12,33 |
|
|
|
|
22 |
|
|
|
0,198 |
0,352 |
0,540 |
0,847 |
1,22 |
2,17 |
3,40 |
4,90 |
8,70 |
13,60 |
|
|
|
|
24 |
|
|
|
0,216 |
0,383 |
0,590 |
0,920 |
1,33 |
2,37 |
3,70 |
5,30 |
9,50 |
14,80 |
21 |
|
|
|
25 |
|
|
|
0,220 |
0,395 |
0,617 |
0,964 |
1,39 |
2,47 |
3,85 |
5,55 |
9,86 |
15,41 |
22 |
|
|
|
26 |
|
|
|
|
0,415 |
0,640 |
1,000 |
1,44 |
2,56 |
4,00 |
5,80 |
10,30 |
16,00 |
23 |
|
|
|
28 |
|
|
|
|
0,450 |
0,690 |
1,080 |
1,55 |
2,76 |
4,30 |
16,20 |
11,10 |
17,30 |
25 |
41 |
|
|
30 |
|
|
|
|
0,473 |
0,740 |
1,160 |
1,66 |
2,94 |
4,62 |
6,66 |
11,85 |
18,50 |
27 |
47 |
|
|
32 |
|
|
|
|
|
0,790 |
1,277 |
1,78 |
3,16 |
4,90 |
7,10 |
12,60 |
19,70 |
28 |
50 |
|
|
35 |
|
|
|
|
|
0,860 |
1,390 |
1,94 |
3,45 |
5,40 |
7,80 |
13,80 |
21,60 |
31 |
55 |
85 |
|
36 |
|
|
|
|
|
0,888 |
1,430 |
2,00 |
3,55 |
5,50 |
8,00 |
14,20 |
22,20 |
32 |
57 |
89 |
|
40 |
|
|
|
|
|
0,985 |
1,540 |
2,22 |
3,95 |
6,16 |
8,88 |
15,80 |
24,66 |
36 |
63 |
99 |
|
45 |
|
|
|
|
|
|
1,730 |
2,50 |
4,44 |
6,93 |
9.90 |
17,78 |
27,74 |
40 |
71 |
110 |
|
50 |
|
|
|
|
|
|
1,930 |
2,77 |
4,93 |
7,71 |
11,10 |
19,75 |
30,83 |
44 |
79 |
122 |
|
55 |
|
|
|
|
|
|
|
3,05 |
5,42 |
8,48 |
12,21 |
21,73 |
33,91 |
49 |
87 |
136 |
|
60 |
|
|
|
|
|
|
|
3,33 |
5,92 |
9,25 |
13,32 |
23,70 |
33,99 |
53 |
95 |
148 |
|
65 |
|
|
|
|
|
|
|
|
6,41 |
10,00 |
14,40 |
25,70 |
40,10 |
58 |
103 |
160 |
|
70 |
|
|
|
|
|
|
|
|
6,90 |
10,79 |
15,54 |
27,65 |
43,16 |
62 |
110 |
173 |
|
75 |
|
|
|
|
|
|
|
|
7,40 |
11,60 |
16,70 |
29,60 |
46,30 |
67 |
118 |
185 |
|
80 |
|
|
|
|
|
|
|
|
7,89 |
12,33 |
17,76 |
31,60 |
49,32 |
71 |
126 |
197 |
|
85 |
|
|
|
|
|
|
|
|
|
13,10 |
18,90 |
33,60 |
52,40 |
75 |
134 |
209 |
|
90 |
|
|
|
|
|
|
|
|
|
13,87 |
19,98 |
35,55 |
55,49 |
80 |
142 |
222 |
|
95 |
|
|
|
|
|
|
|
|
|
14,60 |
21,10 |
37,50 |
58,60 |
84 |
150 |
234 |
|
100 |
|
|
|
|
|
|
|
|
|
15,41 |
22,20 |
39,50 |
61,65 |
89 |
158 |
247 |
|
110 |
|
|
|
|
|
|
|
|
|
|
24,42 |
43,45 |
67,82 |
98 |
174 |
271 |
|
120 |
|
|
|
|
|
|
|
|
|
|
26,64 |
47,70 |
73,98 |
106 |
189 |
296 |
