ГОСУДАРСТВЕННЫЙ СТАНДАРТ ГОЛОВКИ РАСТОЧНЫЕ ОСНОВНЫЕ РАЗМЕРЫ ГОСТ 22393-77 (ст сэв 4644-84) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

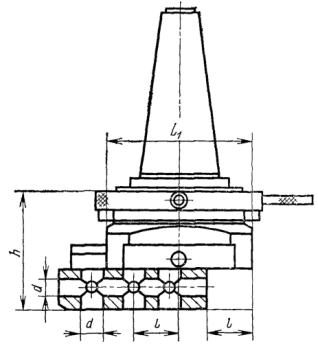

* Переиздание (август 1985 г.) с Изменениями № 1, 2, утвержденными в марте 1982 г., мае 1985 г. (ИУС 5-82, 8-85). Постановлением Государственного комитета стандартов Совета Министров СССР от 17 марта 1977 г. № 662 срок введения установлен с 01.01.78 Проверен в 1982 г. Несоблюдение стандарта преследуется по закону 1. Настоящий стандарт распространяется на универсальные расточные головки, применяемые на координатно-расточных, горизонтально-расточных, радиально-сверлильных и вертикально-сверлильных станках, в том числе на станках с ЧПУ. Стандарт полностью соответствует СТ СЭВ 4644-84. (Измененная редакция, Изм. № 2). 2. Головки должны изготовляться следующих исполнений: 1 - с хвостовиком с конусом Морзе; 2 - с хвостовиком конусностью 7:24. (Введен дополнительно, Изм. № 2). 3. Основные размеры головок должны соответствовать указанным на чертеже и в таблице. Примечание. Чертеж не определяет конструкцию расточных головок. Размеры в мм
Пример условного обозначения головки исполнения 1, наибольшего диаметра обработки 100 мм, с конусом Морзе 2 и размером d = 10 мм: Головка 6310-0001 ГОСТ 22393-77 (Измененная редакция, Изм. № 1, 2). 4. (Исключен, Изм. № 2). 5. (Исключен, Изм. № 1). 6. Общие технические требования - по ГОСТ 17166-71. (Измененная редакция, Изм. № 1). 7. Поперечные салазки должны двигаться плавно и равномерно по всему ходу влево и вправо от среднего положения. 8. Размеры и технические требования хвостовиков - по ГОСТ 24644-81. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
