ГОСТ 20863-81 Стойки установочные крепежные круглые с лысками с резьбовыми концом и отверстием. Конструкция и размеры

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ КРУГЛЫЕ
С ЛЫСКАМИ С РЕЗЬБОВЫМИ КОНЦОМ И ОТВЕРСТИЕМ

Конструкция и размеры

Adjusting fixturing rings supports with a flat, threaded end and hole.
Design and dimensions

ГОСТ
20863-81

Взамен
ГОСТ 20863-75

Издание с Изменением № 1, утвержденным в январе 1987 г. (ИУС 4-87).

Постановлением Государственного комитета СССР по стандартам от 15 апреля 1981 г. № 1983 дата введения установлена

01.07.82

Ограничение срока действия снято Постановлением Госстандарта от 10.09.92 № 1166

1. Настоящий стандарт распространяется на круглые крепежные установочные стойки с лысками и резьбовыми концом и отверстием, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

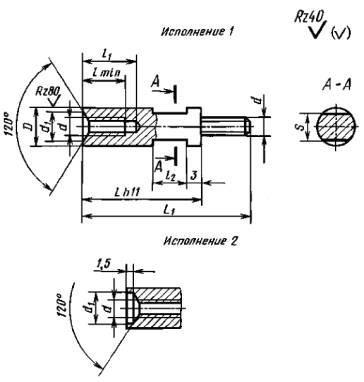

2. Конструкция и размеры крепежных установочных стоек должны соответствовать указанным на чертеже и в табл. 1 - 3.

Таблица 1

мм

Номинальный диаметр резьбы d		2	2,5	3	4	5	6	8
Шаг резьбы Р		0,40	0,45	0,50	0,70	0,80	1,00	1,25
Размер под ключ S	Номинальный	4,0	5,0	5,5	7,0	8,0	10,0	13,0
Размер под ключ S	Пред. откл.	-0,16			-0,20			-0,24
D		5	6	7	8	9	11	15
d₁		2,2	2,7	3,2	4,3	5,3	6,4	8,4
l		4	5	6	7	8	9	12
l₁		5	6	9	10	12	13	16
l₂		5			6	8	10	12

Таблица 2

мм

L	Длина L₁ и применяемость при номинальном диаметре резьбы d
L	2		2,5		3		4		5		6		8
7		-
8		-		-
9		-		-
10		-		-
11		-		-
12		-		-
13		-		-
14		-		-
15		-		-		-
16		-		-		-
17		-		-		-
18		-		-		-		-
19		-		-		-		-
20		-		-		-		-
22		-		-		-		-
24		-		-		-		-
26		-		-		-		-
28		-		-		-		-
30		-		-		-		-		-
32				-		-		-		-
34				-		-		-		-
36				-		-		-		-
38				-		-		-		-
40				-		-		-		-		-
42						-		-		-		-
45						-		-		-		-
48						-		-		-		-
50						-		-		-		-
53						-		-		-		-
55						-		-		-		-
58						-		-		-		-
60						-		-		-		-
65								-		-		-
70								-		-		-		-
75								-		-		-		-
80								-		-		-		-
85								-		-		-		-
90								-		-		-		-
95								-		-		-		-
100								-		-		-		-
110								-		-		-		-
120										-		-		-
130										-		-		-
140												-		-
150														-

Примечание. Знак ограничения применяемости по типоразмерам проставляют в графе рядом со значением L₁.

Таблица 3

L, мм	Масса 1000 шт., кг, стальных стоек при номинальном диаметре резьбы d, мм
L, мм	2	2,5	3	4	5	6	8
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
24
26
28
30
32
34
36
38
40
42
45
48
50
53
55
58
60
65
70
75
80
85
90
95
100
110
120
130
140
150

Примечания:

1. В числителе приведено значение массы коротких стоек, в знаменателе - длинных.

2. Для определения массы стоек из латуни значения масс, указанные в таблице, следует умножить на коэффициент 1,08.

Пример условного обозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d = 4 мм, длиной L = 30 мм и длиной L₁ = 36 мм, класса прочности 5.8, с покрытием 01 толщиной 6 мкм:

Стойка М4´30´36-58.016 ГОСТ 20863-81

То же, нормальной степени точности:

Стойка Н М4´30´36-58.016 ГОСТ 20863-81

То же, исполнения 2 нормальной степени точности:

Стойка 2Н М4´30´36-58.016 ГОСТ 20863-81

То же, повышенной степени точности:

Стойка 2 М4´30´36-58.016 ГОСТ 20863-81

Примечание. Исполнение 1 и повышенную степень точности в обозначении не указывают.

3. Марка материала и вид покрытия стоек должны соответствовать указанным в табл. 4.

Таблица 4

Марка материала	Применяемость	Класс прочности или условное обозначение группы по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ 1759.4-87, ГОСТ 1759.5-87	Покрытие				Обозначение материала и покрытия
			Вид	Шаг резьбы Р, мм	Обозначение
			Вид	Шаг резьбы Р, мм	по ГОСТ 9.306-85	условное
Сталь 35 ГОСТ 1050-88		5.6	Цинковое с хроматированием	До 0,45	Ц3-6.хр	01	56.013
				0,5-0,75	Ц6-9.хр		56.016
				0,8 и более	Ц9.хр		56.019
			Кадмиевое с хроматированием	До 0,45	Кд3-6.хр	02	56.023
				0,5 - 0,75	Кд6-9.хр		56.026
				0,8 и более	Кд9.хр		56.029
			Кадмиевое с оксидированием и фосфатированием	До 0,45	Кд3-6. Хим. Окc. фос	02.05	56.023.05
				0,5 - 0,75	Кд6-9. Хим. Окc. фос		56.026.05
				0,8 и более	Кд9. Хим. Окc. фос		56.029.05
Сталь А12 ГОСТ 1414-75 Сталь 10,20 ГОСТ 1050-88		5.8	Цинковое с хроматированием	До 0,45	Ц3-6.хр	01	58.013
				0,5 - 0,75	Ц6-9.хр		58.016
				0,8 и более	Ц9.хр		58.019
			Кадмиевое с хроматированием	До 0,45	Кд3-6.хр	02	58.023
				0,5 - 0,75	Кд6-9.хр		58.026
				0,8 и более	Кд9.хр		58.029
			Кадмиевое с оксидированием и фосфатированием	До 0,45	Кд3-6. Хим. Окc. фос	02.05	58.023.05
				0,5 - 0,75	Кд6-9. Хим. Окc. фос		58.026.05
				0,8 и более	Кд9. Хим. Окc фос		58.028.05
Сталь 12Х18Н9Т Сталь 14Х17Н2 ГОСТ 5632-72		21	Пассивное	0,4 и более	Хим. Пас.	11	21.11
Латунь ЛС59-1, Л63 ГОСТ 15527-2004		32	Пассивное	0,4 и более	Хим. Пас.	11	32.11

(Измененная редакция, Изм. № 1).

4. Технические требования по ГОСТ 20868-81.
