ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАШИНЫ ЭЛЕКТРИЧЕСКИЕ ВРАЩАЮЩИЕСЯ
С ВЫСОТОЙ ОСИ ВРАЩЕНИЯ от 450 до 1000 мм

Установочно-присоединительные размеры

Rotating electrical machinery with
shaft height from 450 to 1000 mm.
Mounting dimensions

ГОСТ
20839-75

(СТ СЭВ 6592-89)

(Измененная редакция, Изм. № 3).

Постановлением Государственного комитета стандартов Совета Министров СССР от 19 мая 1975 г. № 1335 срок действия установлен

с 01.07.76

Проверен в 1981 г.

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на вращающиеся электрические машины с высотой оси вращения от 450 до 1000 мм (в том числе условной высотой h) по ГОСТ 13267-73 с фланцевым креплением, на лапах, на лапах и плите с одним или двумя стояковыми подшипниками.

Стандарт устанавливает установочно-присоединительные размеры в следующих пределах:

от 1250 до 2000 мм - по диаметрам окружности расположения центров отверстий на крепительном фланце d20 для фланцевого крепления;

от 450 до 1000 мм - по высотам оси вращения h для следующих видов крепления:

на лапах (с лапами снизу, сбоку, а также с установочной плитой, изготовленной как одно целое с машиной, для которой высота оси вращения находится в тех же пределах),

на лапах и на плите с одним стояковым подшипником,

на лапах и на плите с двумя стояковыми подшипниками;

до 360 мм - по диаметрам выступающего конца вала d1.

Стандарт не распространяется на тяговые электрические машины.

Стандарт соответствует требованиям рекомендаций МЭК 72А, 1970 г., PC 2025-69 и ИСО Р775.

(Измененная редакция, Изм. № 1).

1. ЭЛЕКТРИЧЕСКИЕ МАШИНЫ С ФЛАНЦЕВЫМ КРЕПЛЕНИЕМ

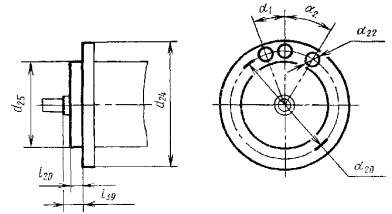

1.1. Установочно-присоединительные размеры электрических машин с фланцевым креплением должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

Размеры, мм

d20

d25

d24

d22

l20

l39

a1

a2

номинальный

количество отверстий

мм

1250

1150

1350

85

12

12

0

-

30°

1400

1290

1500

16

1600

1480

1720

42

20

1800

1680

1920

16

25

22°30′

-

2000

1860

2140

48

Примечания:

1. Размер l39 допускается устанавливать конструктивно на конкретный тип электрической машины.

2. Отверстия d22 должны быть равномерно расположены по окружности. В технически обоснованных случаях количество отверстий может быть увеличено с 12 и 16 на 16 и 20 соответственно.

1.2. Установочно-присоединительные размеры вертикальных машин рекомендуется выбирать из табл. 1.

2. ЭЛЕКТРИЧЕСКИЕ МАШИНЫ С КРЕПЛЕНИЕМ НА ЛАПАХ

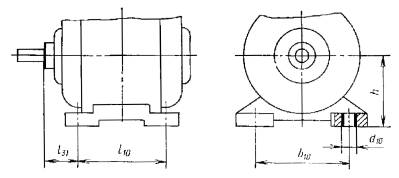

2.1. Установочно-присоединительные размеры электрических машин с креплением на лапах снизу станины (основное исполнение) должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

Размеры, мм

h

b10

l10

d10

450

560; 600; 630; 670; 710; 750; 800; 850; 900; 950; 1000; 1060; 1120

355; 400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400

35

500

630; 670; 710; 750; 800; 850; 900; 950; 1000; 1060; 1120; 1180; 1250

400; 450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600

42

560

710; 750; 800; 850; 900; 950; 1000; 1060; 1120; 1180; 1250; 1320; 1400

450; 500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600; 1800

42

630

800; 850; 900; 950; 1000; 1060; 1120; 1180; 1250; 1320; 1400; 1500; 1600

500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600; 1800; 2000

42

710

900; 950; 1000; 1060; 1120; 1180; 1250; 1320; 1400; 1500; 1600; 1700; 1800

500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600; 1800; 2000; 2240

48

800

1000; 1060; 1120; 1180; 1250; 1320; 1400; 1500; 1600; 1700; 1800; 1900; 2000

500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600; 1800; 2000; 2240; 2500

56

900

1120; 1180; 1250; 1320; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2120; 2240

500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600; 1800; 2000; 2240; 2500; 2800

56

1000

1250; 1320; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2120; 2240; 2360; 2500

500; 560; 630; 710; 800; 900; 1000; 1120; 1250; 1400; 1600; 1800; 2000; 2240; 2500; 2800; 3150

56

Примечания:

1. Размер d10 допускается устанавливать без увязки с высотой оси вращения,

2. Допускается вместо круглых отверстий d10 применять продолговатые отверстия с длиной по ГОСТ 16030-70 и шириной, равной d10. Число отверстий в лапах в технически обоснованных случаях может быть увеличено до 6, 8 или 10. При этом расстояния между осями отверстий должны соответствовать табл. 2, но без увязки с высотой оси вращения.

(Измененная редакция, Изм. № 1, 2, 3).

2.2. Размер l31 (независимо от высоты оси вращения) следует выбирать из следующего ряда:

0, 100, 200, 224, 250, 280, 315, 335, 355, 375, 400, 425, 450, 475, 500, 530, 560, 600, 630, 670, 710, 750, 800, 900 и 1000 мм.

2.3. Установочно-присоединительные размеры электрических машин с креплением на лапах сбоку станины должны соответствовать табл. 2, за исключением высоты оси вращения h, которую следует выбирать из следующего ряда:

0, 160, 250, 400, 500, 630 и 800 мм.

Примечание. Размеры b10 и l10 следует выбирать по условной высоте оси вращения h′, которую имела бы машина с лапами снизу и вычислять по диаметру станины. Значение условной высоты оси вращения следует вычислять по диаметру станины и округлять до ближайшего большего значения h′.

3. ЭЛЕКТРИЧЕСКИЕ МАШИНЫ С КРЕПЛЕНИЕМ НА ЛАПАХ И НА ПЛИТЕ С ОДНИМ ИЛИ ДВУМЯ СТОЯКОВЫМИ ПОДШИПНИКАМИ

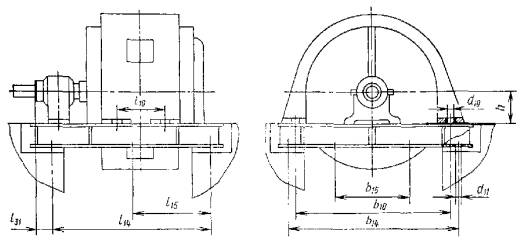

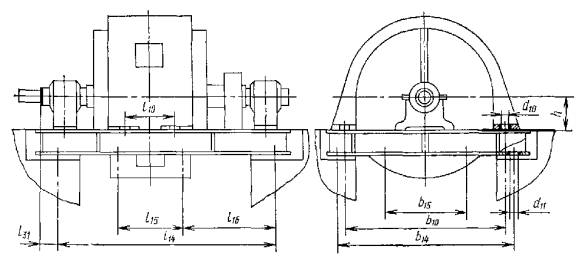

3.1. Установочно-присоединительные размеры электрических машин с креплением на лапах и на плите с одним стояковым подшипником должны соответствовать указанным на черт. 4 и в табл. 3, а с двумя стояковыми подшипниками - на черт. 3 и в табл. 3.

Черт. 3

Черт. 4

Таблица 3

Размеры, мм

h (h′)

b14

l14

d11

1-й ряд

2-й ряд

450; 500; 560; 630; 710; 800; 900; 1000

800; 1000; 1250; 1400; 1600; 1700; 1800; 2000; 2240; 2500;

800; 900; 1000; 1120; 1250; 1400; 1600; 1800; 2000; 2240; 2500; 2800; 3150

1320; 1500; 1700; 1900; 2120; 2360; 2650; 3000

35; 42; 48; 56

Примечание. При выборе размера l14 следует предпочитать 1-й ряд 2-му ряду.

(Измененная редакция, Изм. № 2).

3.2. Если в плите количество отверстий d11 более 4, то расстояния между осями отверстий b15, l15 и l16 должны выбираться из следующего ряда: 400, 500, 630, 800, 1000, 1250, 1600 и 2000 мм.

3.3. Значение размера l31 (абсолютное) следует выбирать независимо от высоты оси вращения из следующего ряда: 0, 100, 200, 224, 250, 280, 315, 335, 355, 400, 450, 500, 560 и 630 мм.

(Измененная редакция, Изм. № 2).

3.4. Размеры мест крепления лап к плитам должны выбираться из разд. 2 с обязательной их простановкой в габаритном чертеже. При этом размеры l10 и d10 могут выбираться без увязки с высотой оси вращения.

4. ВЫСТУПАЮЩИЕ КОНЦЫ ВАЛОВ

4.1. Выступающие концы валов электрических машин по ГОСТ 12080-66 и ГОСТ 12081-72 должны изготовляться следующих исполнений:

цилиндрические со шпонкой;

цилиндрические без шпонки (только для посадки с гарантированным натягом);

цилиндрические без шпонки с резьбовым концом;

цилиндрические со шпонкой и резьбовым концом;

конические со шпонкой;

конические со шпонкой и резьбовым концом;

конические без шпонки с резьбовым концом.

Примечания:

1. Допускается изготовление электрических машин с двумя выступающими концами валов, при этом привязка размеров для второго конца вала не регламентируется.

2. Допускается изготовление электрических машин с фланцевыми концами валов, при этом размер l31 не устанавливается.

3. Типы шпонок и их количество не регламентируются.

4. Допускается изготовление электрических машин с цилиндрическими ступенчатыми концами валов без шпонок с гарантированным натягом.

(Измененная редакция, Изм. № 3).

4.2, Таблица 4. (Исключены, Изм. № 3).

5. ОБЩИЕ ТРЕБОВАНИЯ

5.1. Буквенные обозначения установочных и присоединительных размеров - по ГОСТ 4541-70.

5.2. Допуски на установочные и присоединительные размеры - по ГОСТ 8592-79.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР

ИСПОЛНИТЕЛИ

Д.М. Малкин, В.Ф. Гришин, В.Г. Волков, В.И. Лондарь, А.Н. Гулидова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19 мая 1975 г. № 1335.

3. Срок проверки - 1990 г.

Периодичность проверки - 5 лет.

4. Стандарт полностью соответствует международному стандарту МЭК 72А.

5. ВВЕДЕН ВПЕРВЫЕ

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

7. Переиздание (декабрь 1987 г.) с изменениями 1, 2, утвержденными в июле 1977 г., июле 1987. (ИУС 9-77, 11-87).
