ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛАПАНЫ ОБРАТНЫЕ ВОЗДУШНЫХ СИСТЕМ ЛЕТАТЕЛЬНЫХ АППАРАТОВ

Типы и общие технические требования

Unidirectional restrictor valves of flying vehicles air systems. Types and general technical requirements

ГОСТ
19623-90

Срок действия с 01.01.92
до 01.01.2002

Настоящий стандарт распространяется на обратные клапаны силовых воздушных систем авиационных летательных аппаратов.

Требования пп. 1.1 и 2.4 являются рекомендуемыми, требования остальных пунктов - обязательными.

1. ТИПЫ

1.1. В зависимости от конструкции и номинального рабочего давления рабочей среды стандарт устанавливает четыре типа обратных клапанов:

1 - бесштуцерные на номинальное давление 3,2 МПа;

2 - бесштуцерные на номинальное давление 21,0 МПа;

3 - штуцерные на номинальное давление 3,2 МПа;

4 - штуцерные на номинальное давление 21,0 МПа.

1.2. Основные параметры обратных клапанов должны соответствовать указанным в табл. 1.

Таблица 1

Наименование параметра

Значение параметра для типа

1

2

3

4

Номинальное рабочее давление, МПа (кгс/см2)

3,2

21,0

3,2

21,0

(32)

(210)

(32)

(210)

Давление начала открытия, МПа (кгс/см2)

0,010

0,300

0,025

0,30

(0,10)

(3,00)

(0,25)

(3,00)

Температура рабочей среды, °С





рабочая

От минус 60 до плюс 100

От минус 60 до плюс 160

предельная

125

250

Условный проход, мм

6

Примечания:

1. Суммарное время работы обратных клапанов при предельной температуре рабочей среды должно быть не более 20 ч за период эксплуатации.

2. Время работы обратных клапанов при предельной температуре рабочей среды за 1 ч эксплуатации согласовывается с заказчиком в установленном порядке.

1.3. Габаритные и присоединительные размеры и масса обратных клапанов должны соответствовать указанным:

на черт. 1 и в табл. 2 - для типов 1 и 2;

на черт. 2 и в табл. 2 - для типов 3 и 4.

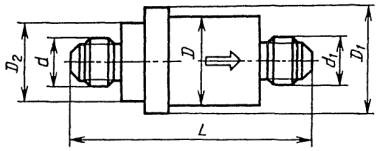

Черт. 1.

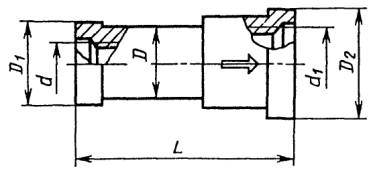

Черт. 2

Таблица 2

Размеры, мм

Тип

Резьба

D

D1

D2

L

±1

Масса, кг, не более

d

d1

h12

1

М12×1,5

М20×1,5

20

21,9

31,2

59

0,050

2

23

67

0,070

3

M14×1

M24×1

28

32,0

25,0

72

0,100

4

0,205

1.4. Конструкция и размеры гнезда под ввертные детали обратных клапанов типов 1 и 2 - по ГОСТ 19529.

Резьбовая часть штуцеров обратных клапанов типов 3 и 4 - по ГОСТ 13955.

Пример условного обозначения обратного клапана типа 2:

Клапан обратный 2 ГОСТ 19623-90

2. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Требования назначения

2.1.1. Обратные клапаны предназначены для перекрытия трубопровода при изменении потока рабочей среды.

2.1.2. Рабочая среда - технический азот по ГОСТ 9293, сжатый воздух с точкой росы не более минус 35 °С, очищенные от механических примесей крупнее 20 мкм. Допускается присутствие в рабочей среде паров жидкости гидравлической системы.

2.1.3. Окружающая среда - воздух.

2.1.4. Внешние утечки рабочей среды не должны быть более 2,64×10-5 см3/с.

2.1.5. Внутренние утечки рабочей среды должны соответствовать указанным в табл. 3.

Таблица 3

Тип

Внутренние утечки, см3/с, не более, в диапазоне температур, °С

от минус 60 до минус 40

от минус 40 до 0

от 0 до 125

от минус 60 до плюс 250

1

1,67 · 10-1

6,67 · 10-2

2,64 · 10-5

-

2

1,67 · 10-1

6,67 · 10-2

6,67 · 10-2

-

3

-

-

-

1,67 · 10-1

4

-

-

-

3,33 · 10-1

2.2. Требования надежности

Показатели надежности обратных клапанов и их значения должны соответствовать указанным в табл. 4.

Таблица 4

Наименование показателя

Значение показатели для типов

1 и 2

3 и 4

Назначенный ресурс, ч

60000

15000

Назначенный срок службы, год

30

35

Ресурс до первого ремонта, ч

15000

По соответствующему ресурсу и сроку службы летательного аппарата

Срок службы до первого ремонта, год

10

Межремонтный ресурс, ч

15000

Межремонтный срок службы, год

10

Назначенный срок хрипения, год

5

Наработка на отказ, ч

5 · 105

2.3. Требования стойкости к внешним воздействиям

Обратные клапаны должны быть устойчивыми, прочными и стойкими к внешним воздействующим факторам, указанным в табл. 5.

Таблица 5

Внешний воздействующий фактор

Характеристика внешнего воздействующего фактора

Максимальное значение внешнего воздействующего фактора, степень жесткости, предъявляемое требование для типов

1 и 2

3 и 4

Синусоидальная вибрация

Амплитуда ускорения, м·с-2 (g)

294 (30) - VI, зона Б, бетон

Амплитуда перемещения, мм

2,5

Диапазон частот, Гц

5 - 2000

Механический удар многократного действия

Пиковое ударное ускорение, м·с-2 (g)

78,5 (8) - II, прочность

Длительность действия ударного ускорения, м·с

120

Число ударов

10000

Линейное ускорение

Значение линейного ускорения, м·с-2 (g)

98,1 (10) - I

Повышенная температура среды

Рабочая, °С

100 - II

160 - II

Предельная, °С

125

250

Пониженная температура среды

Рабочая, °С

Минус 60 - II

Предельная, °С

Минус 60

Повышенная влажность

Относительная влажность, %, при температуре 35 °С

100 - I

Соляной (морской) туман

Водность, г·м-3

2 - 3 - I

Дисперсность, мкм

20

Температура, °С

30

Динамическая пыль (песок)

Относительная влажность, %

50

Концентрация, г·м-3

3

Скорость циркуляции, м·с-1

0,5 - I

Плесневые грибы

Повышенная влажность, %

95 - 98

Температура, °С

29

2.4. Требования транспортабельности

Обратные клапаны, упакованные в ящики по ГОСТ 5959, могут транспортироваться всеми видами транспорта в соответствии с-правилами перевозки грузов, действующими на данном виде транспорта.

2.5. Конструктивные требования

2.5.1. На корпусе обратного клапана должна быть стрелка, указывающая направление потока рабочей среды.

2.5.2. Обратные клапаны должны выдерживать без разрушения не менее чем трехкратное номинальное рабочее давление.

2.5.3. Крепление обратного клапана на летательном аппарате должно обеспечиваться по поверхности D (см. черт. 1 и 2).
