ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РЕЗЬБОВАЯ
ЧАСТЬ АРМАТУРЫ
ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО НАРУЖНОМУ КОНУСУ
Конструкция и размеры
ГОСТ 13955-74
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
РЕЗЬБОВАЯ ЧАСТЬ АРМАТУРЫ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ Конструкция и размеры Threaded ends of fittings for tube connections on external cone. Construction and dimensions |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен
с 01.07.75
Проверен в 1985 г.
Несоблюдение стандарта преследуется по закону
1. Конструкция и размеры резьбовой части арматуры должны соответствовать указанным на черт. 1 и 2 и в таблице.

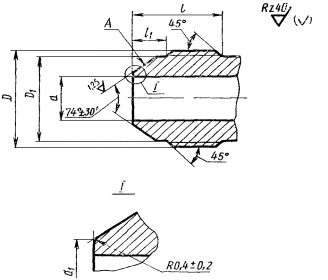

Исполнение 1
Черт. 1
Исполнение 2
Остальное - см. черт. 1
мм
|
d |
d1 |
D |
D1 |
l |
l1 |
||
|
Пред. откл. ±0,3 |
Пред. откл. ±0,25 |
||||||
|
Исполнение 1 |
Исполнение 2 |
||||||
|
3 |
1,7 |
2,6 |
M8´1 |
6,5 |
11 |
13 |
4,0 |
|
4 |
2,7 |
3,6 |
M10´1 |
8,5 |
12 |
14 |
4,5 |
|
6 |
3,7 |
4,6 |
M12´1 |
10,5 |
13 |
15 |
5,5 |
|
8 |
5,5 |
6,6 |
M14´1 |
12,5 |
|||
|
10 |
7,5 |
8,8 |
M16´1 |
14,5 |
14 |
16 |
5,0 |
|
12 |
9,5 |
10,8 |
M20´1,5 |
17,8 |
17 |
20 |
6,5 |
|
14 |
11,5 |
12,8 |
M22´1,5 |
19,8 |
6,0 |
||
|
16 |
13,5 |
14,8 |
M24´1,5 |
21,8 |
18 |
21 |
6,5 |
|
18 |
15,5 |
16,8 |
M27´1,5 |
24,8 |
7,0 |
||
|
20 |
17,0 |
18,5 |
M30´1,5 |
27,8 |
19 |
22 |
8,0 |
|
22 |
19,0 |
20,5 |
M33´2 |
30,0 |
22 |
26 |
8,5 |
|
25 |
22,0 |
23,5 |
7,5 |
||||
|
28 |
25,0 |
26,5 |
M39´2 |
36,0 |
23 |
27 |
9,5 |
|
30 |
27,0 |
28,5 |
7,5 |
||||
|
32 |
28,0 |
29,5 |
M42´2 |
39,0 |
8,0 |
||
|
34 |
30,0 |
31,5 |
M45´2 |
42,0 |
24 |
28 |
9,5 |
|
36 |
32,0 |
33,5 |
M48´2 |
45,0 |
25 |
29 |
|
|
38 |
34,0 |
35,8 |
8,0 |
||||
2. Допуск радиального биения поверхности А относительно оси резьбы для деталей с резьбой: до М24´1,5 - 0,05 мм; свыше М24´1,5 - 0,07 мм.
(Измененная редакция, Изм. № 2).
3. Технические требования - по ГОСТ 13977-74.
