ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОЛОВКИ ОТДЕЛОЧНО-РАСТОЧНЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 19590-85

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГОЛОВКИ ОТДЕЛОЧНО-РАСТОЧНЫЕ

Основные размеры

Fine-boring heads Basic dimensions

ГОСТ
19590-85

Взамен
ГОСТ 19590-80

Постановлением Государственного комитета СССР по стандартам от 13 марта 1985 г. № 560 срок действия установлен

с 01.01.86

до 01.01.96

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на одношпиндельные отделочно-расточные головки (далее - головки) общего назначения с фланцем для крепления инструмента или изделия и устанавливает основные размеры головок двух исполнений, изготовляемых для нужд народного хозяйства и экспорта.

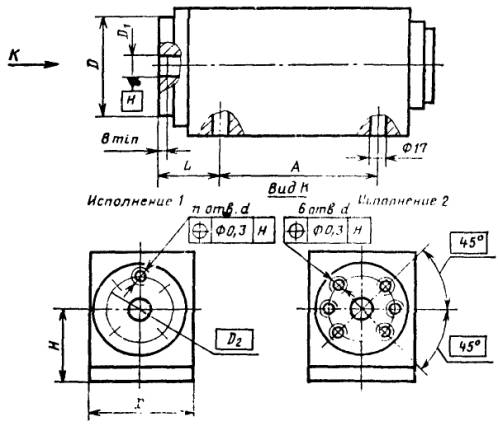

2. Основные размеры головок должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не опрелеляет конструкцию головок.

Размеры в мм

Условный диаметр растачиваемого отверстия*

наибольший

25

50

100

200

400

наименьший

8

16

25

40

63

Ширима В головки, не более

125

160

180

220

280

Расстояние A между осями крепежных отверстий корпуса

110; 160; 250

Расстояние H от основания головки до оси шпинделя

100; 140

140; 180

Диаметр D фланца шпинделя

100

120

140

170

200

Диаметр D1 центрирующего отверстия фланца

исполнение 1

16

25

исполнение 2

-

50; 65; 80

Диаметр D2 расположения осей крепежных отверстий фланца, не более

исполнение 1

75

90

120

150

180

исполнение 2

-

Число n крепежных отверстий фланца для исполнения 1

3

6

Диаметр d крепежного отверстия фланца

М10

М12

Расстояние L от торца фланца шпинделя до оси крепежного отверстия корпуса

80; 110

110; 220

_____________

* Наибольший и наименьший условный диаметр растачиваемого отверстия принят для стали с σв = 60 - 70 кгс/мм2 при вылете резца от фланца шпинделя головки до трех диаметров отверстия, но не более 400 мм.

3. Допускается увеличивать расстояния H и L по ряду Ra 20 не более чем на две ступени и уменьшать диаметр D по ряду Ra 40 по сравнению со значениями, указанными в таблице.

4. Предельные отклонения размеров:

расстояния A -

диаметра D1 - Н6.

5. Резьба отверстий диаметра d:

основные размеры - по ГОСТ 24705-81;

допуски - 7 Н по ГОСТ 16093-81;

сбеги, недорезы и фаски - по ГОСТ 10549-80.

6. Допускается изготовлять головки с концом шпинделя по ГОСТ 24644-81, исполнение 5.

РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

Г.М. Гольдрайх, В.И. Любчиков, В.Л. Зубатов, С.М. Хомутов, Л.В. Капительман, Л.М. Кордыш, Е.И. Жукова

ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

Зам. министра Н.А. Паничев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 13 марта 1985 г. № 560
