МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ФЛАНЦЕВЫЕ СУДОВЫХ ВАЛОПРОВОДОВ

Конструкция и размеры

Shaftline flange joints.

Construction and dimensions

ГОСТ
19354-74

Дата введения 01.01.75

Настоящий стандарт распространяется на фланцевые соединения валов, входящих в состав валопроводов судов, кораблей и плавсредств и устанавливает конструкцию и основные размеры фланцевых соединений.

Стандарт полностью соответствует СТ СЭВ 2169-80.

(Измененная редакция, Изм. № 3, 4).

1. КОНСТРУКЦИЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ

1.1. В зависимости от типа соединительных болтов фланцевые соединения выполняют двух исполнений:

1 - с цилиндрическими болтами,

2 - c коническими болтами.

1.2. Конструкция фланцевых соединений в судовых валопроводах должна соответствовать приведенной на черт. 1.

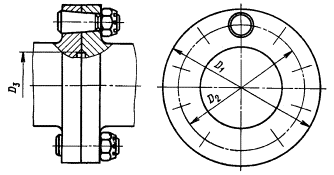

Исполнение 1

Исполнение 2

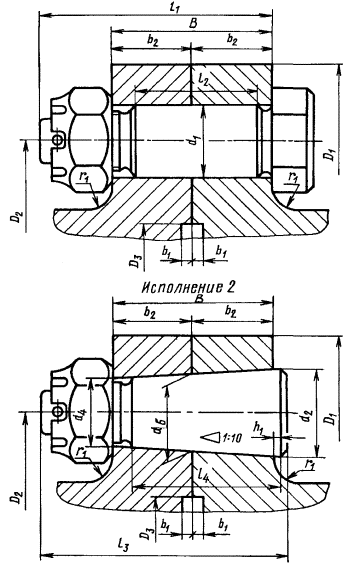

Черт. 1

2. ОСНОВНЫЕ РАЗМЕРЫ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ

2.1. Основные размеры фланцевых соединений должны устанавливаться в соответствии с черт. 1 и 2 по табл. 1 и 2.

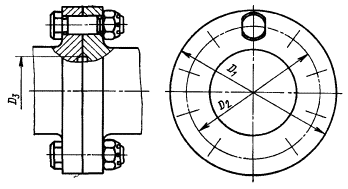

Исполнение 1

Черт. 2

Таблица 1

Фланцевые соединения валов

Размеры, мм

Диаметр шейки вала D

Фланцы

Болты

D1

D2

D3

b1

b2, не менее

количество отверстий z

цилиндрические

конические

d1

l1

l2

масса, кг

d2

d6

d4

l3

l4

h1

масса, кг

не менее

не менее

90

200

150

70

4

30

6

25

90

45

0,5

32

28,3

25,3

100

56

7

0,45

95

210

160

78

100

105

240

180

86

35

32

105

55

1,0

38

33,8

30,3

115

67

0,75

110

115

260

200

94

120

125

260

200

102

35

32

105

55

1,0

38

33,8

30,3

115

67

0,75

130

135

300

220

110

40

8

38

125

60

1,6

45

40,3

36,3

135

75

1,20

140

150

320

240

160

120

170

340

260

180

360

280

130

6

50

44

150

80

2,6

55

49,3

44,3

160

95

2,2

190

380

300

200

140

210

410

320

55

50

170

90

4,0

60

53,8

48,3

180

105

3,0

220

430

340

160

230

480

360

65

58

200

100

6,0

70

62,4

55,9

215

125

11

4,8

240

500

380

180

8

250

260

540

400

200

270

560

420

75

66

225

120

8,5

80

71,4

63,9

240

145

7,0

280

290

580

440

220

300

600

460

320

630

500

240

10

10

340

660

520

80

75

245

130

12,0

90

80,9

72,9

260

155

10,0

360

680

540

270

380

730

560

90

85

275

150

17,0

100

89,9

80,9

290

175

13,0

400

790

(580)

320

620

420

790

620

440

840

660

350

100

95

305

170

24,0

115

103,9

93,9

320

195

20,0

460

880

700

480

940

740

380

15

115

105

350

200

34,0

125

112,4

100,9

365

225

26,0

510

980

780

540

1030

820

410

125

115

375

220

43,0

140

126,0

113,5

395

250

15

35,0

570

1060

840

12

600

1100

880

450

630

1160

920

140

130

420

250

63,0

155

139,5

125,5

440

280

49,0

660

1220

960

500

690

1250

1000

720

1320

1060

155

150

465

280

90,0

175

158,0

142,4

485

300

70,0

750

1370

1080

560

20

780

1440

1150

820

1460

1180

630

860

1560

1240

180

170

535

330

130,0

200

180,5

162,5

555

350

105,0

900

1610

1300

700

940

1720

1360

200

190

600

350

170,0

225

203,5

183,5

620

390

141,0

980

1780

1420

770

200

190

600

350

170,0

225

203,5

183,5

620

390

141,0

1020

1870

1480

1060

1950

1540

830

230

210

680

410

240,0

250

225,5

202,5

700

450

200,0

1100

2010

1600

Примечания:

1. Для диаметров вала D ≤ 130 мм допускается применять диаметр окружности расположения осей отверстий D2, кратный 10.

2. Допускается опорные поверхности головок цилиндрических болтов протачивать до диаметра, равного 0,98S (S - размер под ключ по табл. 3).

3. Для валов судов, поднадзорных Регистру СССР, размер b2 следует принимать не менее 0,2dпр (dпр - диаметр промежуточного вала).

4. Наружные диаметры у основания фланцев должны быть кратными 2 или 5.

5. Общая толщина соединяемых фланцев В в миллиметрах, включая возможные прокладки между ними, должна соответствовать ряду Ra 20 по ГОСТ 6636.

6. При изменении общей толщины фланцев В в миллиметрах диаметры d2 и d6 определяют по формулам:

d2 = d4 + 0,1(В+ h1);

d6 = d4 + 0,1bг (d4, В, h1 указаны на черт. 1 и в табл. 1, 2; bг - толщина фланца со стороны гайки). Размер d2 округляют до ближайшего значения натурального ряда чисел за счет изменения размера h1.

7. Размер, указанный в скобках, применять не рекомендуется.

Таблица 2

Фланцевые соединения полумуфт

Размеры, мм

Диаметр шейки вала D

Фланцы

Болты

D1

D2

D3

b1

b2, не менее

количество отверстий z

цилиндрические

конические

d1

l1

l2

масса, кг

d2

d6

d4

l3

l4

h1

масса, кг

не менее

не менее

30

135

110

46

4

14

6

13

45

16

0,07

16

14,3

12,9

50

25

3

0,055

54

35

155

120

62

16

15

50

20

0,11

18

16,1

14,5

55

28

0,080

70

40

70

45

170

130

78

18

17

60

25

0,16

22

19,9

18,1

65

32

0,130

50

55

180

140

86

20

19

65

30

0,21

25

22,7

20,7

70

36

0,170

94

60

86

65

190

150

102

25

21

75

40

0,30

28

25,2

22,7

80

45

0,270

110

70

110

75

200

160

120

80

85

220

180

130

6

25

21

75

40

0,30

28

25,2

22,7

80

45

0,270

90

95

260

200

140

30

25

90

45

0,50

32

28,3

25,3

100

56

7

0,450

150

100

150

105

280

220

160

8

110

8

115

300

240

180

120

125

320

260

200

35

32

105

55

1,0

38

33,8

30,3

115

67

0,750

130

135

340

280

220

140

150

360

300

160

380

320

240

170

410

340

40

38

125

60

1,6

45

40,3

36,3

135

75

1,20

180

430

360

270

10

190

200

460

380

300

50

44

150

80

2,6

55

49,3

44,3

160

95

2,20

210

480

400

220

500

420

320

230

540

440

55

50

170

90

4,0

60

53,8

48,3

180

105

3,30

240

560

460

350

250

580

480

260

600

500

380

15

10

270

630

520

280

540

410

290

680

560

65

58

200

100

6,0

70

62,4

55,9

215

125

11

4,80

300

730

620

450

320

340

790

660

500

75

66

225

120

8,5

80

71,4

69,9

240

145

7,0

360

840

700

380

880

740

560

20

80

75

245

130

12,0

90

80,9

72,9

260

155

10,00

400

920

780

420

980

840

630

440

1030

880

12

460

1060

920

700

90

85

275

150

17,0

100

89,9

80,9

290

175

13,0

480

1100

960

510

1160

1000

770

540

1220

1040

100

95

305

170

24,0

115

103,9

93,9

320

195

20,0

570

1280

1080

830

115

105

350

200

34,0

125

112,4

100,9

365

225

26,0

600

1320

1120

630

1370

1180

880

25

660

1460

1240

125

115

375

220

43,0

140

126,0

113,5

395

250

15

35,0

690

1520

1300

970

720

1610

1360

140

130

420

250

63,0

155

139,5

125,5

440

280

49,0

750

1670

1420

1000

1050

780

1720

1480

1050

820

1820

1540

1150

155

150

465

280

90,0

175

158,0

142,5

485

300

70,0

860

1870

1600

900

1950

1670

1260

14

940

2010

1740

980

2090

1810

1370

30

16

1020

2160

1880

1060

2230

1950

1490

18

1100

2300

2020

Примечания:

1. Допускается опорные поверхности головок цилиндрических болтов протачивать до диаметра, равного 0,98S (S - размер под ключ по табл. 3).

2. Общая толщина соединяемых фланцев В в миллиметрах, включая возможные прокладки между ними, должна соответствовать ряду Ra 20 по ГОСТ 6636.

3. При изменении общей толщины фланцев В в миллиметрах диаметры d2 и d6 определяют по формулам:

d2 = d4 + 0,1(В+ h1);

d6 = d4 + 0,1bг (d4, В, h1 указаны на черт. 1 и в табл. 1, 2; bг - толщина фланца со стороны гайки). Размер d2 округляют до ближайшего значения натурального ряда чисел за счет изменения размера h1.

4. Для валов судов, поднадзорных Регистру СССР, размер b2 следует принимать не менее 0,2dпр (dпр - диаметр промежуточного вала).

(Измененная редакция, Изм. № 1, 2, 3, 4).

2.2. Минимальный радиус галтели фланца r1 = 0,08D.

2.3. В технически обоснованных случаях (например при соединении фланца вала с фланцем полумуфты допускаются любые другие сочетания D, D2 - z, D3 - b1 и соединительных болтов, с последующим выполнением расчета на прочность, с учетом методик приложений 1, 2.

(Измененная редакция, Изм. № 3, 4).

2.4. (Исключен, Изм. № 3).

2.5. Детальные размеры соединительных болтов должны устанавливаться в соответствии с черт. 3 и 4 по табл. 3.

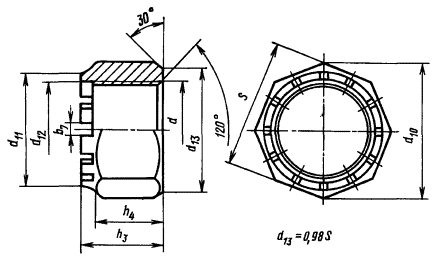

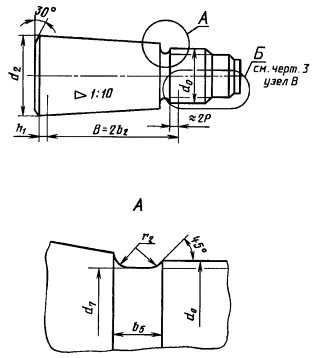

Черт. 3

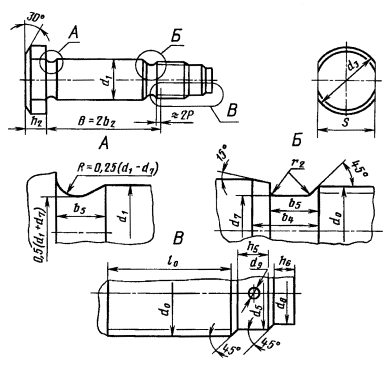

Черт. 4
