МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ХВОСТОВИКИ ВИЛЬЧАТЫЕ
ДЛЯ ШТАМПОВ ЛИСТОВОЙ
ШТАМПОВКИ

КОНСТРУКЦИЯ И РАЗМЕРЫ





Москва
Стандартинформ
2006



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ХВОСТОВИКИ ВИЛЬЧАТЫЕ ДЛЯ ШТАМПОВ
ЛИСТОВОЙ ШТАМПОВКИ

Конструкция и размеры

Forked shanks for dies of sheet pressing.
Construction and dimensions

ГОСТ
16721-71

Взамен
MH
4372-63

Постановлением Государственного комитета стандартов Совета Министров СССР от 22 февраля 1971 г. № 299 дата введения установлена

01.01.72

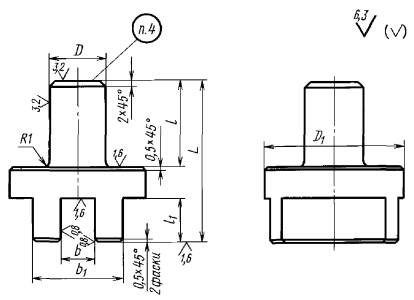

1. Конструкция и размеры вильчатых хвостовиков должны соответствовать указанным на чертеже и в таблице.

* Издание (август 2006 г.) с Изменениями № 1, 2, утвержденными в феврале 1981 г., июне 1986 г. (ИУС 5-81, 9-86).

Размеры, мм

Обозначение хвостовика

Применяемость

D (пред. откл. по h12)

D1

L

l

l1

b (пред. откл. по Н7)

b1

Масса, кг

1034-0821



20

50

56

30

16

12

32

0,22

1034-0822



25

63

71

40

20

16

36

0,42

1034-0823



32

80

95

50

28

20

45

0,99

1034-0824



40

100

110

56

32

25

56

1,91

1034-0825



50

125

125

67

36

32

71

3,00

Пример условного обозначения хвостовика D = 20 мм:

Хвостовик 1034-0821 ГОСТ 16721-71

(Измененная редакция, Изм. № 1).

2. Материал - сталь марки 45 по ГОСТ 1050-88.

3. Технические требования - по ГОСТ 16722-71.

4. Маркировать: обозначение, номер настоящего стандарта и товарный знак предприятия-изготовителя. Хвостовики D = 20 и 25 мм допускается маркировать на прикрепленных к ним бирках.

5. Пример закрепления пуансонов в вильчатом хвостовике указан в приложении.

ПРИЛОЖЕНИЕ

Рекомендуемое

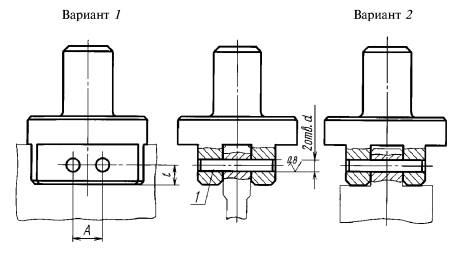

ПРИМЕР ЗАКРЕПЛЕНИЯ ПУАНСОНОВ В ВИЛЬЧАТОМ ХВОСТОВИКЕ

1 - штифт по ГОСТ 3128-70 (2 шт.)

Обработку отверстий d производить совместно с пуансоном.

Размеры, мм

Обозначение хвостовика

d (пред. откл. по Н7)

А

l

Обозначение штифта

1034-0821

6

14

8

6т6´30

1034-0822

25

10

6т6´36

1034-0823

8

32

14

8m6´45

1034-0824

40

16

8m6´55

1034-0825

10

50

18

10m6´70

(Измененная редакция, Изм. № 1, 2).
