ГОСТ 16719-71

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ХВОСТОВИКИ ПЛАВАЮЩИЕ ДЛЯ
ШТАМПОВ ЛИСТОВОЙ ШТАМПОВКИ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ХВОСТОВИКИ ПЛАВАЮЩИЕ ДЛЯ ШТАМПОВ
ЛИСТОВОЙ ШТАМПОВКИ

Конструкция и размеры

Floating shanks for dies of sheet pressing.
Construction and dimensions

ГОСТ
16719-71

Взамен
MH 811-60
и МН 4774-63

Издание (август 2006 г.) с Изменениями № 1, 2, утвержденными в феврале 1981 г., июне 1986 г. (ИУС 5-81, 9-86).

Постановлением Государственного комитета стандартов Совета Министров СССР от 22 февраля 1971 г. № 299 дата введения установлена

01.01.72

1. Конструкция и размеры плавающих хвостовиков должны соответствовать указанным на черт. 1 и в табл. 1.

Исполнение 1

Исполнение 2

Исполнение 3

1 - хвостовик; 2 - фланец; 3 - подпятник

Черт. 1

Таблица 1

Обозначение плавающего хвостовика	Применяемость	Исполнение	D, мм	Масса, кг	Обозначение деталей
Обозначение плавающего хвостовика	Применяемость	Исполнение	D, мм	Масса, кг	Хвостовик	Фланец	Подпятник
1034-0771		1	20	0,50	1034-0771/001	1034-0771/002	1034-0771/003
1034-0772		2		0,47	1034-0772/001		1034-0772/003
1034-0773		3		0,45	1034-0773/001		1034-0772/003
1034-0774		1	25	1,05	1034-0774/001	1034-0774/002	1034-0774/003
1034-0775		2		1,00	1034-0775/001		1034-0775/003
1034-0776		3		0,97	1034-0776/001		1034-0775/003
1034-0777		1	32	1,41	1034-0777/001	1034-0777/002	1034-0777/003
1034-0778		2		1,33	1034-0778/001		1034-0778/003
1034-0779		3		1,29	1034-0779/001		1034-0778/003
1034-0780		1	40	2,25	1034-0780/001	1034-0780/002	1034-0780/003
1034-0781		2		2,16	1034-0781/001		1034-0781/003
1034-0782		3		2,12	1034-0782/001		1034-0781/003
1034-0783		1	50	3,18	1034-0783/001	1034-0783/002	1034-0783/003
1034-0784		2		3,01	1034-0784/001		1034-0784/003
1034-0785		3		2,85	1034-0785/001		1034-0784/003
1034-0786		1	60	5,19	1034-0786/001	1034-0786/002	1034-0786/003
1034-0787		2		4,90	1034-0787/001		1034-0787/003
1034-0788		3		4,68	1034-0788/001		1034-0787/003
1034-0789		1	75	7,45	1034-0789/001	1034-0789/002	1034-0789/003
1034-0790		2		7,11	1034-0790/001		1034-0790/003
1034-0791		3		6,91	1034-0791/001		1034-0790/003

Пример условного обозначения плавающего хвостовика D = 20 мм, исполнения 1:

Хвостовик 1034-0771 ГОСТ 16719-71

1.1. Между поверхностью А хвостовика (дет. 1) и поверхностью Б фланца (дет. 2) должен быть зазор. Величина зазора в вертикальном направлении - не более 0,3 мм.

1.2. Технические требования - по ГОСТ 16722-71.

1.3. Маркировать: обозначение, номер настоящего стандарта и товарный знак предприятия-изготовителя. Хвостовики диаметром D = 20 и 25 мм, а также все хвостовики исполнения 3 допускается маркировать на прикрепленных к ним бирках.

1.4. Пример закрепления плавающего хвостовика в верхней плите штампа указан в приложении.

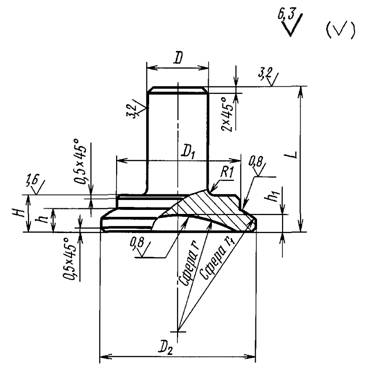

2. Конструкция и размеры хвостовика должны соответствовать указанным на черт. 2 и в табл. 2.

Исполнение 1

Исполнение 2

Исполнение 3

Черт. 2

Таблица 2

Размеры, мм

Обозначение хвостовика	Исполнение	D	D₁	D₂	d	d₁	L	H	h (пред. откл. по h12)	h₁ (пред. откл. по H12)	h₂	r	r₁	Масса, кг
Обозначение хвостовика	Исполнение	(Пред. откл. по h12)		D₂	d	d₁	L	H	h (пред. откл. по h12)	h₁ (пред. откл. по H12)	h₂	r	r₁	Масса, кг
1034-0771/001	1	20	36	48	-	-	45	13	6,3	4,5	-	36	42	0,19
1034-0772/001	2				8,5	-					-			0,17
1034-0773/001	3				8,5	14					14			0,15
1034-0774/001	1	25	45	60	-	-	60	17	9	6	-	45	53	0,38
1034-0775/001	2				10,5	-					-			0,34
1034-0776/001	3				10,5	18					16			0,31
1034-0777/001	1	32	52	71	-	-	67	17	10,2	6	-	53	63	0,66
1034-0778/001	2				13	-					-			0,59
1034-0779/001	3				13	22					25			0,55
1034-0780/001	1	40	60	80	-	-	75	21	12,5	8	-	60	71	1,08
1034-0781/001	2				13	-					-			1,00
1034-0782/001	3				13	22					25			0,96
1034-0783/001	1	50	70	90	-	-	85		11,5		-	71	82	1,66
1034-0784/001	2				17	-					-			1,51
1034-0785/001	3				17	28					36			1,35
1034-0786/001	1	60	82	105	-	-	95	25	17	9	-	78	95	2,83
1034-0787/001	2				21	-					-			2,58
1034-0788/001	3				21	32					36			2,36
1034-0789/001	1	75	100	125	-	-	105		16	12	-	100	115	4,39
1034-0790/001	2				21	-					-			4,10
1034-0791/001	3				21	32					36			3,90

(Измененная редакция, Изм. № 1).

Пример условного обозначения хвостовика D = 20 мм, исполнения 1:

Хвостовик 1034-0771/001 ГОСТ 16719-71

2.1. Смещение центров сферических поверхностей r и r₁ от номинального расположения - не более 0,2 мм.

2.2. Материал хвостовика - сталь марки 45 по ГОСТ 1050-88.

2.3. Твердость хвостовика - 42 ... 46 HRC_э.

(Измененная редакция, Изм. № 2).

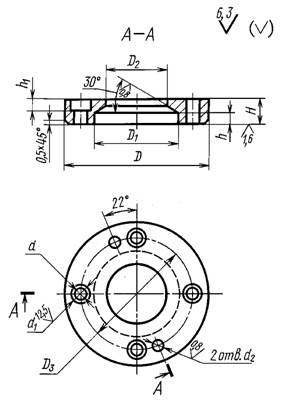

3. Конструкция и размеры фланца должны соответствовать указанным на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

Размеры, мм

Обозначение фланца	D	D₁	D₂	D₃	d		d₁	d₂ (пред. откл. по Н7)	H	h (пред. откл. по H12)	h₁	Масса, кг
Обозначение фланца	D	(Пред. откл. по H12)		D₃	Номин.	Количество отв.	d₁	d₂ (пред. откл. по Н7)	H	h (пред. откл. по H12)	h₁	Масса, кг
1034-0771/002	80	50	38	63	7	4	12	6	12	4,2	6	0,28
1034-0774/002	100	63	48	80	9		15		16	6,3	8	0,61
1034-0777/002	110	73	53	90	9		15		16	6,7	8	0,68
1034-0780/002	125	82	63	102	11		18	8	20	8,8	10	1,04
1034-0783/002	140	92	71	115		6			20	8		1,36
1034-0786/002	160	110	85	135					25	12,5		2,10
1034-0789/002	180	130	102	155					25	11		2,53

Пример условного обозначения фланца D = 80 мм:

Фланец 1034-0771/002 ГОСТ 16719-71

(Измененная редакция, Изм. № 1).

3.1. Смещение осей отверстий d от номинального расположения - не более 0,2 мм.

3.2. Материал фланца - сталь марки 45 по ГОСТ 1050-88.

3.3. Твердость фланца - 42 ... 46 HRC_э.

(Измененная редакция, Изм. № 2).

4. Конструкция и размеры подпятника должны соответствовать указанным на черт. 4 и в табл. 4.

Исполнение 1

Исполнение 2

Черт. 4

Таблица 4

Размеры, мм

Обозначение подпятника	Исполнение	D	d	Н (пред. откл. по h12)	r	Масса, кг
1034-0771/003	1	34	-	6	36	0,03
1034-0772/003	2	34	10	6	36	0,02
1034-0774/003	1	42	-	8	45	0,06
1034-0775/003	2	42	12		45	0,05
1034-0777/003	1	45	-		53	0,07
1034-0778/003	2	45	14		53	0,06
1034-0780/003	1	56	-	10	60	0,13
1034-0781/003	2	56	14		60	0,12
1034-0783/003	1	63	-		71	0,16
1034-0784/003	2	63	18		71	0,14
1034-0786/003	1	71	-	12	78	0,26
1034-0787/003	2	71	22	12	78	0,22
1034-0789/003	1	95	-	15	100	0,53
1034-0790/003	2	95	22	15	100	0,48

Пример условного обозначения подпятника D = 34 мм, исполнения 1:

Подпятник 1034-0771/003 ГОСТ 16719-71

(Измененная редакция, Изм. № 1).

4.1. Материал подпятника - сталь марки 45 по ГОСТ 1050-88.

4.2. Твердость подпятника - 42 ... 46 HRC_э.

(Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

ПРИМЕР ЗАКРЕПЛЕНИЯ ПЛАВАЮЩЕГО ХВОСТОВИКА В ВЕРХНЕЙ ПЛИТЕ ШТАМПА

Вариант 1 Вариант 2

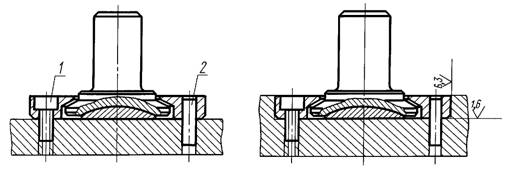

1 - винт по ГОСТ 11738-84; 2 - штифт по ГОСТ 3128-70 (2 шт.)

Обозначение плавающего хвостовика	Винт		Обозначение штифта
Обозначение плавающего хвостовика	Обозначение	Количество	Обозначение штифта
1034-0771	M6-6g´16.88	4	6m6´25
1034-0772
1034-0773
1034-0774	M8-6g´20.88
1034-0775
1034-0776
1034-0777
1034-0778
1034-0779
1034-0780	M10-6g´20.88		8m6´36
1034-0781
1034-0782
1034-0783	M10-6g´25.88	6
1034-0784
1034-0785
1034-0786	M10-6g´30.88		8m6´40
1034-0787
1034-0788
1034-0789
1034-0790
1034-0791

(Измененная редакция, Изм. № 1, 2).

ПРИЛОЖЕНИЕ 2

Рекомендуемое

ПРИМЕНЕНИЕ ПЛАВАЮЩИХ ХВОСТОВИКОВ

1. Плавающие хвостовики рекомендуется применять для разделительных штампов с несмещенным относительно оси штампа центром давления, при двустороннем зазоре между пуансоном и матрицей до 0,1 мм.

2. При эксплуатации штампов с плавающим хвостовиком выход направляющих колонок из втулок не допускается.

3. Рекомендуется через каждые 100 тыс. ударов пресса хвостовики осматривать, проверять их работоспособность, очищать от грязи и смазывать солидолом Ж по ГОСТ 1033-79.

(Измененная редакция, Изм. № 2).
