ГОСТ 16717-71
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ХВОСТОВИКИ С РЕЗЬБОЙ И БУРТИКОМ
ДЛЯ ШТАМПОВ ЛИСТОВОЙ ШТАМПОВКИ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Москва
Стандартинформ
2006
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ХВОСТОВИКИ С
РЕЗЬБОЙ И БУРТИКОМ Конструкция и размеры Shouldered and threaded shanks for dies
of sheet pressing. |
ГОСТ Взамен
|
Издание (август 2006 г.) с Изменениями № 1, 2, утвержденными в феврале 1981 г., июне 1986 г. (ИУС 5-81, 9-86).
Постановлением Государственного комитета стандартов Совета Министров СССР от 22 февраля 1971 г. № 299 дата введения установлена

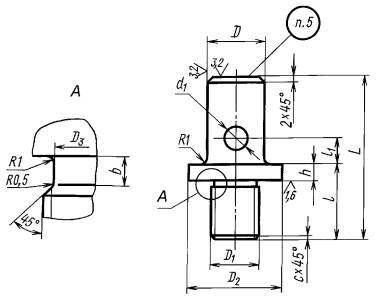

1. Конструкция и размеры хвостовиков с резьбой и буртиком должны соответствовать указанным на чертеже и в таблице.
Исполнение 1
Исполнение 2
Размеры, мм
|
Применяемость |
Исполнение |
D (пред. откл. по h12) |
D1 |
D2 (пред. откл. по b12) |
D3 |
d |
d1 |
L |
l |
l1 |
h |
b |
с |
Масса, кг |
|
|
1034-0711 |
|
1 |
20 |
М20´1,5 |
28 |
17,8 |
- |
8 |
50 |
20 |
10 |
4 |
2,5 |
1,6 |
0,13 |
|
1034-0712 |
|
2 |
8,5 |
0,11 |
|||||||||||
|
1034-0713 |
|
1 |
- |
56 |
25 |
0,14 |
|||||||||
|
1034-0714 |
|
2 |
8,5 |
0,12 |
|||||||||||
|
1034-0715 |
|
1 |
25 |
36 |
- |
60 |
20 |
0,21 |
|||||||
|
1034-0716 |
|
2 |
10,5 |
0,17 |
|||||||||||
|
1034-0717 |
|
1 |
- |
67 |
25 |
0,23 |
|||||||||
|
1034-0718 |
|
2 |
10,5 |
0,19 |
|||||||||||
|
1034-0719 |
|
1 |
32 |
42 |
- |
71 |
20 |
0,39 |
|||||||
|
1034-0720 |
|
2 |
13 |
0,32 |
|||||||||||
|
1034-0721 |
|
1 |
- |
85 |
32 |
0,44 |
|||||||||
|
1034-0722 |
|
2 |
13 |
0,35 |
|||||||||||
|
1034-0723 |
|
1 |
40 |
М30´2 |
50 |
27 |
- |
11 |
80 |
25 |
16 |
5 |
3 |
2 |
0,70 |
|
1034-0724 |
|
2 |
13 |
0,63 |
|||||||||||
|
1034-0725 |
|
1 |
- |
90 |
32 |
0,77 |
|||||||||
|
1034-0726 |
|
2 |
13 |
0,68 |
|||||||||||
|
1034-0727 |
|
1 |
50 |
М42´3 |
63 |
37,5 |
- |
100 |
1,35 |
||||||
|
1034-0728 |
|
2 |
17 |
1,19 |
|||||||||||
|
1034-0729 |
|
1 |
- |
115 |
50 |
1,50 |
|||||||||
|
1034-0730 |
|
2 |
17 |
1,32 |
|||||||||||
|
1034-0731 |
|
1 |
60 |
71 |
- |
13 |
110 |
40 |
20 |
6 |
4 |
2,5 |
2,05 |
||
|
1034-0732 |
|
2 |
21 |
1,77 |
|||||||||||
|
1034-0733 |
|
1 |
- |
130 |
60 |
2,27 |
|||||||||
|
1034-0734 |
|
2 |
21 |
1,93 |
|||||||||||
|
1034-0735 |
|
1 |
75 |
90 |
- |
50 |
3,48 |
||||||||
|
1034-0736 |
|
2 |
21 |
3,14 |
|||||||||||
|
1034-0737 |
|
1 |
- |
160 |
80 |
3,80 |
|||||||||
|
1034-0738 |
|
2 |
21 |
3,39 |
Пример условного обозначения хвостовика D = 20 мм, l = 20 мм, исполнения 1:
Хвостовик 1034-0711 ГОСТ 16717-71
(Измененная редакция, Изм. № 1).
2. Материал - сталь марки 35 по ГОСТ 1050-88.
3. Резьба - по ГОСТ 24705-81*.
Допуски на резьбу - по 3-му классу точности ГОСТ 16093-81*.
* С 1 июля 2005 г. действуют ГОСТ 24705-2004 и ГОСТ 16093-2004 соответственно.
4. Технические требования - по ГОСТ 16722-71.
5. Маркировать: обозначение, номер настоящего стандарта и товарный знак предприятия-изготовителя. Хвостовики диаметром D = 20 и 25 мм допускается маркировать на прикрепленных к ним бирках.
6. Пример закрепления хвостовика с резьбой и буртиком в верхней плите штампа указан в приложении.
ПРИЛОЖЕНИЕ
Рекомендуемое

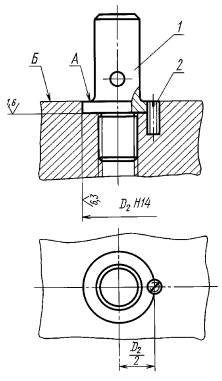

ПРИМЕР ЗАКРЕПЛЕНИЯ ХВОСТОВИКА С РЕЗЬБОЙ И БУРТИКОМ В ВЕРХНЕЙ ПЛИТЕ ШТАМПА
1 - хвостовик; 2 - винт В.М6-8g´14.14H по ГОСТ 1477-93
1. Поверхность А буртика хвостовика не должна выступать относительно поверхности Б верхней плиты.
2. Диаметр буртика хвостовика D2 - по настоящему стандарту.
(Измененная редакция, Изм. № 1, 2).
