ГОСТ 16716-71
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ХВОСТОВИКИ С РЕЗЬБОЙ ДЛЯ ШТАМПОВ
ЛИСТОВОЙ ШТАМПОВКИ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Москва
Стандартинформ
2006
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ХВОСТОВИКИ С
РЕЗЬБОЙ ДЛЯ ШТАМПОВ Конструкция и размеры Threaded shanks for dies of sheet
pressing. |
ГОСТ Взамен
|
Издание (август 2006 г.) с Изменениями № 1, 2, утвержденными в феврале 1981 г., июне 1986 г. (ИУС 5-81, 9-86).
Постановлением Государственного комитета стандартов Совета Министров СССР от 22 февраля 1971 г. № 299 дата введения установлена
1. Конструкция и размеры хвостовиков с резьбой должны соответствовать указанным на чертеже и в таблице.

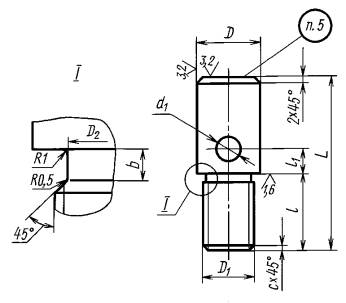

Исполнение 1

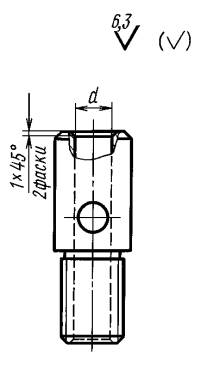

Исполнение 2
Размеры, мм
|
Применяемость |
Исполнение |
D (пред. откл. по h12) |
D1 |
D2 |
d |
d1 |
L |
l |
l1 |
b |
с |
Масса, кг |
|
|
1034-0661 |
|
1 |
20 |
М16´1,5 |
13,8 |
- |
8 |
50 |
20 |
10 |
2,5 |
1,6 |
0,10 |
|
1034-0662 |
|
2 |
8,5 |
0,08 |
|||||||||
|
1034-0663 |
|
1 |
- |
56 |
25 |
0,11 |
|||||||
|
1034-0664 |
|
2 |
8,5 |
0,09 |
|||||||||
|
1034-0665 |
|
1 |
25 |
М20´1,5 |
17,8 |
- |
60 |
20 |
0,19 |
||||
|
1034-0666 |
|
2 |
10,5 |
0,16 |
|||||||||
|
1034-0667 |
|
1 |
- |
67 |
25 |
0,21 |
|||||||
|
1034-0668 |
|
2 |
10,5 |
0,17 |
|||||||||
|
1034-0669 |
|
1 |
- |
75 |
32 |
0,24 |
|||||||
|
1034-0670 |
|
2 |
10,5 |
0,19 |
|||||||||
|
1034-0671 |
|
1 |
32 |
- |
71 |
20 |
0,36 |
||||||
|
1034-0672 |
|
2 |
13 |
0,29 |
|||||||||
|
1034-0673 |
|
1 |
- |
75 |
25 |
0,37 |
|||||||
|
1034-0674 |
|
2 |
13 |
0,30 |
|||||||||
|
1034-0675 |
|
1 |
- |
85 |
32 |
0,40 |
|||||||
|
1034-0676 |
|
2 |
13 |
0,31 |
|||||||||
|
1034-0677 |
|
1 |
40 |
М30´2 |
27 |
- |
11 |
80 |
25 |
16 |
3 |
2 |
0,65 |
|
1034-0678 |
|
2 |
13 |
0,58 |
|||||||||
|
1034-0679 |
|
1 |
- |
90 |
32 |
0,72 |
|||||||
|
1034-0680 |
|
2 |
13 |
0,64 |
|||||||||
|
1034-0681 |
|
1 |
- |
95 |
40 |
0,74 |
|||||||
|
1034-0682 |
|
2 |
13 |
0,65 |
|||||||||
|
1034-0683 |
|
1 |
50 |
М42´3 |
37,5 |
- |
100 |
32 |
1,28 |
||||
|
1034-0684 |
|
2 |
17 |
1,13 |
|||||||||
|
1034-0685 |
|
1 |
- |
105 |
40 |
1,40 |
|||||||
|
1034-0686 |
|
2 |
17 |
1,23 |
|||||||||
|
1034-0687 |
|
1 |
- |
115 |
50 |
1,43 |
|||||||
|
1034-0688 |
|
2 |
17 |
1,26 |
|||||||||
|
1034-0689 |
|
1 |
60 |
- |
13 |
110 |
40 |
20 |
4 |
2,5 |
1,93 |
||
|
1034-0690 |
|
2 |
21 |
1,65 |
|||||||||
|
1034-0691 |
|
1 |
- |
120 |
50 |
2,04 |
|||||||
|
1034-0692 |
|
2 |
21 |
1,73 |
|||||||||
|
1034-0693 |
|
1 |
- |
130 |
60 |
2,14 |
|||||||
|
1034-0694 |
|
2 |
21 |
1,81 |
|||||||||
|
1034-0695 |
|
1 |
75 |
- |
130 |
50 |
3,24 |
||||||
|
1034-0696 |
|
2 |
21 |
2,90 |
|||||||||
|
1034-0697 |
|
1 |
- |
140 |
60 |
3,35 |
|||||||
|
1034-0698 |
|
2 |
21 |
2,98 |
|||||||||
|
1034-0699 |
|
1 |
- |
160 |
80 |
3,57 |
|||||||
|
1034-0700 |
|
2 |
21 |
3,14 |
Пример условного обозначения хвостовика D = 20 мм, l = 20 мм, исполнения 1:
Хвостовик 1034-0661 ГОСТ 16716-71
(Измененная редакция, Изм. № 1).
2. Материал - сталь марки 35 по ГОСТ 1050-88.
3. Резьба - по ГОСТ 24705-81*.
Допуски на резьбу - по 3-му классу точности ГОСТ 16093-81*.
* С 1 июля 2005 г. действуют ГОСТ 24705-2004 и ГОСТ 16093-2004 соответственно.
4. Технические требования - по ГОСТ 16722-71.
5. Маркировать: обозначение, номер настоящего стандарта и товарный знак предприятия-изготовителя. Хвостовики диаметром D = 20 и 25 мм допускается маркировать на прикрепленных к ним бирках.
6. Пример закрепления хвостовика с резьбой в верхней плите штампа указан в приложении.
ПРИЛОЖЕНИЕ
Рекомендуемое

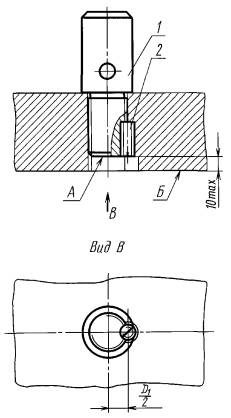

ПРИМЕР ЗАКРЕПЛЕНИЯ ХВОСТОВИКА С РЕЗЬБОЙ В ВЕРХНЕЙ ПЛИТЕ ШТАМПА
1 - хвостовик; 2 - винт В.М6-8g´14.14H по ГОСТ 1477-93
1. Торец А хвостовика не должен выступать относительно поверхности Б верхней плиты.
2. Наружный диаметр резьбовой части хвостовика D1 - по настоящему стандарту.
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 2).
