ГОСТ 16715-71

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ХВОСТОВИКИ С БУРТИКОМ
ДЛЯ ШТАМПОВ
ЛИСТОВОЙ ШТАМПОВКИ

КОНСТРУКЦИЯ И РАЗМЕРЫ





Москва

Стандартинформ

2006



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ХВОСТОВИКИ С БУРТИКОМ ДЛЯ ШТАМПОВ
ЛИСТОВОЙ ШТАМПОВКИ

Конструкция и размеры

Shouldered shanks for dies of sheet pressing.
Construction and dimensions

ГОСТ
16715-71

Взамен
MH 807-60

Издание (август 2006 г.) с Изменением № 1, утвержденным в феврале 1981 г. (ИУС 5-81).

Постановлением Государственного комитета стандартов Совета Министров СССР от 22 февраля 1971 г. № 299 дата введения установлена

01.01.72

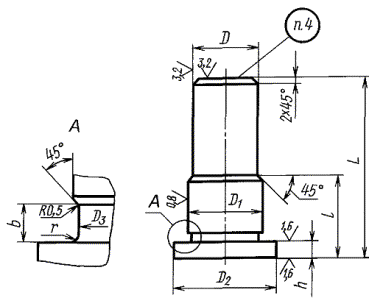

1. Конструкция и размеры хвостовиков с буртиком должны соответствовать указанным на чертеже и в таблице.

Исполнение 1

Исполнение 2

Размеры, мм

Обозначение хвостовика

Применяемость

Исполнение

D (пред. откл. по h12)

D1 (пред. откл. по s7)

D2 (пред. откл. по b12)

D3

d

L

l

h (пред. откл. +0,3; +0,1)

b

r

Масса, кг

1034-0601



1

20

22

28

21,5

-

50

20

5

3

1

0,14

1034-0602



2

8,5

0,12

1034-0603



1

-

56

25

0,16

1034-0604



2

8,5

0,14

1034-0605



1

-

63

32

0,18

1034-0606



2

8,5

0,15

1034-0607



1

25

28

36

27,5

-

60

20

0,27

1034-0608



2

10,5

0,23

1034-0609



1

-

67

25

0,30

1034-0610



2

10,5

0,25

1034-0611



1

-

75

32

0,34

1034-0612



2

10,5

0,29

1034-0613



1

32

34

42

33,5

-

71

20

0,48

1034-0614



2

13

0,41

1034-0615



1

-

75

25

0,51

1034-0616



2

13

0,43

1034-0617



1

-

85

32

0,58

1034-0618



2

13

0,49

1034-0619



1

-

90

40

0,62

1034-0620



2

13

0,53

1034-0621



1

40

42

50

41,5

-

80

25

6

0,84

1034-0622



2

13

0,76

1034-0623



1

-

90

32

0,95

1034-0624



2

13

0,85

1034-0625



1

-

95

40

1,00

1034-0626



2

13

0,91

1034-0627



1

-

105

50

1,11

1034-0628



2

13

1,00

1034-0629



1

50

53

63

52

-

100

32

5

1,6

1,57

1034-0630



2

17

1,40

1034-0631



1

-

105

40

1,74

1034-0632



2

17

1,55

1034-0633



1

-

115

50

1,83

1034-0634



2

17

1,64

1034-0635



1

-

125

60

2,08

1034-0636



2

17

1,86

1034-0637



1

60

63

71

62

-

110

40

8

5

1,6

2,59

1034-0638



2

21

2,29

1034-0639



1

-

120

50

2,83

1034-0640



2

21

2,50

1034-0641



1

-

130

60

3,08

1034-0642



2

21

2,72

1034-0643



1

-

140

70

3,32

1034-0644



2

21

2,94

1034-0645



1

75

80

90

79

-

130

50

10

4,85

1034-0646



2

21

4,50

1034-0647



1

-

140

60

5,25

1034-0648



2

21

4,87

1034-0649



1

-

160

80

6,04

1034-0650



2

21

5,60

1034-0651



1

-

180

100

6,83

1034-0652



2

21

6,34

Пример условного обозначения хвостовика D = 20 мм, l = 20 мм, исполнения 1:

Хвостовик 1034-0601 ГОСТ 16715-71

(Измененная редакция, Изм. № 1).

2. Материал - сталь марки 35 по ГОСТ 1050-88.

3. Технические требования - по ГОСТ 16722-71.

4. Маркировать: обозначение, номер настоящего стандарта и товарный знак предприятия-изготовителя. Хвостовики диаметром D = 20 и 25 мм допускается маркировать на прикрепленных к ним бирках.

5. Пример закрепления хвостовика с буртиком в верхней плите штампа указан в приложении.

ПРИЛОЖЕНИЕ

Рекомендуемое

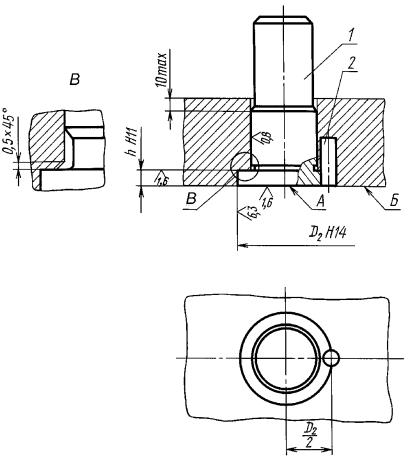

ПРИМЕР ЗАКРЕПЛЕНИЯ ХВОСТОВИКА С БУРТИКОМ В ВЕРХНЕЙ ПЛИТЕ ШТАМПА

1 - хвостовик; 2 - штифт 6m6´16 по ГОСТ 3128-70

1. Торец А хвостовика должен быть в одной плоскости с поверхностью Б верхней плиты.

2. Диаметр D2 и высота h буртика хвостовика - по настоящему стандарту.

(Измененная редакция, Изм. № 1).
