ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



УГОЛЬНИКИ ВВЕРТНЫЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ

Конструкция и размеры



ГОСТ 16072-70







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

УГОЛЬНИКИ ВВЕРТНЫЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ

Конструкция и размеры

Screwed union elbows for tube connections on internal cone.
Construction and dimensions

ГОСТ
16072-70*

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен

с 01.01.71

Несоблюдение стандарта преследуется по закону

* Переиздание (июнь 1987 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., феврале 1986 г. (ИУС 3-81, 5-86).

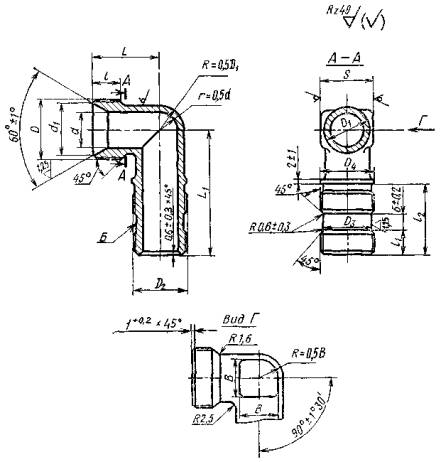

1. Конструкция и размеры ввертных угольников должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Наружный диаметр труб Dн

d

d1

Резьба D

D1

Резьба D2

D3

D4

S

l

l1

l2

L

L1

В

Масса 100 шт. в кг

Пред. откл. по h11

Пред. откл. ± 0,4

Номин.

Пред. откл.

Пред. откл. ± 0,4

Номин.

Пред. откл.

6

4

11,0

М14´1,5

9

M10

7,6

10

12

9

7

± 0,2

24

20

37

± 0,4

5

2,78

45

2,93

53

3,50

8

6

13,0

М16´1,5

11

М12´1,5

9,6

12

14

8

25

21

41

7

3,80

49

3,95

57

5,83

10

8

15,0

М18´1,5

13

М14´1,5

11,6

14

22

43

9

5,80

53

6,00

63

7,30

12

10

17,0

М20´1,5

15

М16´1,5

13,6

16

17

9

27

23

47

10

6,50

57

6,85

67

8,20

14

12

19,0

М22´1,5

17

М20´1,5

17,6

20

19

10

± 0,4

29

24

50

13

7,40

60

7,55

70

9,98

16

14

21,0

М24´1,5

19

М22´1,5

19,6

22

22

11

27

50

15

8,95

60

9,05

70

12,03

18

16

24,0

М27´1,5

22

М24´1,5

21,6

24

24

12

31

29

58

17

10,70

70

11,01

82

± 0,6

13,70

20

18

27,0

М30´1,5

24

М27´1,5

24,6

27

27

11

12

± 0,4

31

30

62

± 0,4

18

12,78

74

13,15

86

± 0,6

15,20

22

20

29,0

M33´1,5

26

М30´1,5

27,6

30

12

13

33

33

65

± 0,4

15,35

78

15,78

90

± 0,6

18,30

24

22

28

30

65

± 0,4

22

18,00

78

19,05

90

± 0,6

22,73

25

23

32,0

М36´1,5

29

M33´1,5

30,6

33

13

14

34

35

72

± 0,4

19,35

85

± 0,6

20,13

98

24,50

28

26

35,0

М39´1,5

32

M36´1,5

33,6

36

32

15

35

37

75

± 0,4

25

24,50

86

± 0,6

25,25

102

29,90

30

28

35,5

34

36

75

± 0,4

28

27,90

88

± 0,6

28,65

102

31,20

32

30

38,0

М42´1,5

37

М39´1,5

36,6

39

41

16

36

38

75

± 0,4

30

31,15

88

33,10

102

± 0,6

43,30

34

32

41,0

М45´1,5

39

M42´1,5

39,6

42

40

78

± 0,4

34,75

90

± 0,6

35,40

105

45,10

36

34

44,0

М48´1,5

41

M45´1,5

42,6

45

46

41

78

± 0,4

38,25

90

± 0,6

38,95

105

46,30

38

36

43

78

± 0,4

43,60

90

± 0,6

44,60

105

54,20

(Измененная редакция, Изм. № 1).

2. Материал: штамповки из стали марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).

3. Допуск радиального биения поверхности Б относительно оси резьбы D2 - 0,08 мм.

(Измененная редакция, Изм. № 2).

4. Покрытие кадмием (цинком) поверхности Б не допускается.

5. Технические требования - по ГОСТ 16078-70.

Пример условного обозначения ввертного угольника к трубопроводу Dн 16 и L1 = 50 мм из стали марки 45:

Угольник ввертной 16-59-022 ГОСТ 16072-70

То же, из стали марки 38ХА:

Угольник ввертной 16-50-621 ГОСТ 16072-70

То же, из стали марки 13Х11Н2В2МФ:

Угольник ввертной 16-50-011 ГОСТ 16072-70

То же, для изделий авиационной и общей техники:

Угольник ввертной 16-50-022А ГОСТ 16072-70

Угольник ввертной 16-50-021А ГОСТ 16072-70

Угольник ввертной 16-50-011А ГОСТ 16072-70
