ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОХОДНИКИ ВВЕРТНЫЕ ПОД МЕТАЛЛИЧЕСКОЕ
УПЛОТНЕНИЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ
Конструкция и размеры
ГОСТ 16071-70
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПРОХОДНИКИ
ВВЕРТНЫЕ ПОД МЕТАЛЛИЧЕСКОЕ Конструкция и размеры Screwed unions for metal packer |
ГОСТ |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен
с 01.01.71
Несоблюдение стандарта преследуется по закону
* Переиздание (июнь 1987 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., феврале 1986 г. (ИУС 3-81, 5-86).

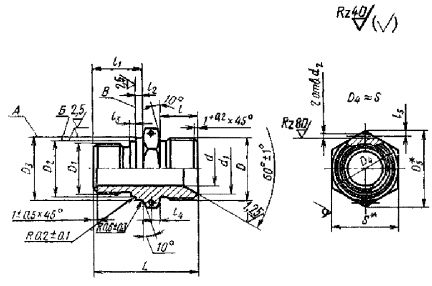

1. Конструкция и размеры ввертных проходников должны соответствовать указанным на чертеже и в таблице.
* Размеры для справок.
Размеры, мм
|
d |
d1 |
d2 |
Резьба |
D2 |
D3 |
D5 |
S |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
L |
Масса 100 шт. в кг |
|
||
|
Пред. откл. +0,12 |
D |
D1 |
Пред. откл. по d11 |
Пред. откл. |
|
|||||||||||||
|
± 0,4 |
± 0,2 |
± 0,4 |
||||||||||||||||
|
-0,06 |
|
|||||||||||||||||
|
6 |
4 |
11,0 |
1,5 |
М14´1,5 |
М10 |
10,2 |
13 |
19,6 |
17 |
13 |
17 |
2,5 |
2,0 |
3 |
2,0 |
35,5 |
3,02 |
|
|
8 |
6 |
13,0 |
М16´1,5 |
М12´1,5 |
12,2 |
15 |
3,43 |
|
||||||||||
|
10 |
8 |
15,0 |
M18´1,5 |
М14´1,5 |
14,2 |
17 |
21,9 |
19 |
4,04 |
|
||||||||
|
12 |
10 |
17,0 |
М20´1,5 |
M16´1,5 |
16,2 |
19 |
25,4 |
22 |
18 |
36,5 |
5,21 |
|
||||||
|
14 |
12 |
19,0 |
M22´1,5 |
М20´1,5 |
18,2 |
21 |
27,7 |
24 |
15 |
19 |
2 |
38,5 |
6,63 |
|
||||
|
16 |
14 |
21,0 |
М24´1,5 |
M22´1,5 |
20,2 |
23 |
31,2 |
27 |
20 |
3 |
41,5 |
8,03 |
|
|||||
|
18 |
16 |
24,0 |
М27´1,5 |
М24´1,5 |
22,2 |
25 |
34,6 |
30 |
21 |
3,0 |
2,5 |
42,5 |
9,49 |
|
||||
|
20 |
18 |
27,0 |
М30´1,5 |
М27´1,5 |
24,2 |
27 |
36,9 |
32 |
16 |
8,11 |
|
|||||||
|
22 |
20 |
29,0 |
М33´1,5 |
М30´1,5 |
27,2 |
30 |
41,6 |
36 |
22 |
44,5 |
14,46 |
|
||||||
|
24 |
22 |
М33´1,5 |
30,2 |
33 |
47,4 |
41 |
17 |
12,51 |
|
|||||||||
|
25 |
23 |
32,0 |
M36´1,5 |
45,5 |
16,22 |
|
||||||||||||
|
28 |
26 |
35,0 |
М39´1,5 |
М36´1,5 |
33,2 |
36 |
18,05 |
|
||||||||||
|
30 |
28 |
35,5 |
2,0 |
М39´1,5 |
36,2 |
39 |
53,1 |
46 |
4 |
2,5 |
46,5 |
16,10 |
|
|||||
|
32 |
30 |
38,0 |
M42´1,5 |
39,2 |
42 |
19,97 |
|
|||||||||||
|
34 |
32 |
41,0 |
M45´1,5 |
М42´1,5 |
47,5 |
22,69 |
|
|||||||||||
|
36 |
34 |
44,0 |
М48´1,5 |
М45´1,5 |
42,2 |
46 |
57,7 |
50 |
23 |
26,24 |
|
|||||||
(Измененная редакция, Изм. № 1).
2. Материал: сталь марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).
3. Допуски радиального биения поверхностей А и Б и торцового - поверхности В относительно оси резьбы D1: А и Б - 0,07 мм, В - 0,05 мм.
(Измененная редакция, Изм. № 2).
4. Технические требования - по ГОСТ 16078-70.
Пример условного обозначения ввертного проходника к трубопроводу Dн 16 из стали марки 45:
Проходник ввертной 16-022 ГОСТ 16071-70
То же, из стали марки 38ХА:
Проходник ввертной 16-021 ГОСТ 16071-70
То же, из стали марки 13Х11Н2В2МФ:
Проходник ввертной 16-011 ГОСТ 16071-70
То же, для изделий авиационной и общей техники:
Проходник ввертной 16-022А ГОСТ 16071-70
Проходник ввертной 16-012А ГОСТ 16071-70
Проходник ввертной 16-011А ГОСТ 16071-70
