ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОХОДНИКИ ВВЕРТНЫЕ ПОД РЕЗИНОВОЕ
УПЛОТНЕНИЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ
Конструкция и размеры
ГОСТ 16070-70
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПРОХОДНИКИ
ВВЕРТНЫЕ ПОД РЕЗИНОВОЕ Конструкция и размеры Screwed unions for rubber packer |
ГОСТ |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен
с 01.01.71
Несоблюдение стандарта преследуется по закону
* Переиздание (июнь 1987 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., феврале 1986 г. (ИУС 3-81, 5-86).

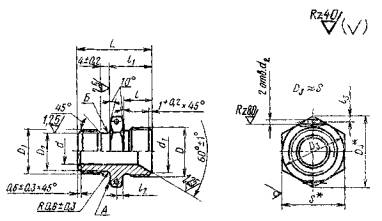

1. Конструкция и размеры ввертных проходников должны соответствовать указанным на чертеже и в таблице.
* Размеры для справок.
Размеры, мм
|
d |
d1 |
d2 |
Резьба |
D2 |
D4 |
S |
l |
l1 |
l2 |
l3 |
L |
Масса 100 шт. в кг |
|
|||
|
Пред. откл. +0,12 |
D |
D1 |
Пред. откл. по h11 |
Пред. откл. |
|
|||||||||||
|
± 0,4 |
± 0,2 |
± 0,4 |
||||||||||||||
|
-0,06 |
|
|||||||||||||||
|
6 |
4 |
11,0 |
1,5 |
М14´1,5 |
М10 |
7,6 |
19,6 |
17 |
13 |
18 |
2,5 |
2,0 |
29 |
1,80 |
|
|
|
8 |
6 |
13,0 |
М16´1,5 |
М12´1,5 |
9,6 |
21,9 |
19 |
19 |
3,0 |
31 |
2,34 |
|
||||
|
10 |
8 |
15,0 |
M18´1,5 |
М14´1,5 |
11,6 |
25,4 |
22 |
2,77 |
|
|||||||
|
12 |
10 |
17,0 |
М20´1,5 |
M16´1,5 |
13,6 |
27,7 |
24 |
32 |
3,41 |
|
||||||
|
14 |
12 |
19,0 |
M22´1,5 |
М20´1,5 |
17,6 |
31,2 |
27 |
33 |
3,93 |
|
||||||
|
16 |
14 |
21,0 |
М24´1,5 |
M22´1,5 |
19,6 |
34,6 |
30 |
15 |
23 |
4,0 |
37 |
4,49 |
|
|||
|
18 |
16 |
24,0 |
М27´1,5 |
М24´1,5 |
21,6 |
36,9 |
32 |
39 |
6,68 |
|
||||||
|
20 |
18 |
27,0 |
М30´1,5 |
М27´1,5 |
24,6 |
41,6 |
36 |
6,44 |
|
|||||||
|
22 |
20 |
29,0 |
М33´1,5 |
М30´1,5 |
27,6 |
47,3 |
41 |
16 |
24 |
41 |
7,05 |
|
||||
|
24 |
22 |
6,59 |
|
|||||||||||||
|
25 |
23 |
32,0 |
2,0 |
M36´1,5 |
М33´1,5 |
30,6 |
53,1 |
46 |
17 |
25 |
2,5 |
43 |
7,73 |
|
||
|
28 |
26 |
35,0 |
М39´1,5 |
М36´1,5 |
33,6 |
44 |
9,54 |
|
||||||||
|
30 |
28 |
35,5 |
10,18 |
|
||||||||||||
|
32 |
30 |
38,0 |
M42´1,5 |
М39´1,5 |
36,6 |
57,7 |
50 |
45 |
12,30 |
|
||||||
|
34 |
32 |
41,0 |
M45´1,5 |
М42´1,5 |
39,6 |
63,5 |
55 |
15,32 |
|
|||||||
|
36 |
34 |
44,0 |
М48´1,5 |
М45´1,5 |
42,6 |
16,34 |
|
|||||||||
|
38 |
36 |
18,68 |
|
|||||||||||||
|
||||||||||||||||
(Измененная редакция, Изм. № 1).
2. Материал: сталь марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).
3. Допуски торцового биения поверхности А и радиального - поверхности Б относительно оси резьбы D1 - 0,08 мм.
(Измененная редакция, Изм. № 2).
4. Покрытие кадмием (цинком) поверхности Б не допускается.
5. Технические требования - по ГОСТ 16078-70.
Пример условного обозначения ввертного проходника к трубопроводу Dн 16 из стали марки 45:
Проходник ввертной 16-022 ГОСТ 16070-70
То же, из стали марки 38ХА:
Проходник ввертной 16-021 ГОСТ 16070-70
То же, из стали марки 13Х11Н2В2МФ:
Проходник ввертной 16-011 ГОСТ 16070-70
То же, для изделий авиационной и общей техники:
Проходник ввертной 16-022А ГОСТ 16070-70
Проходник ввертной 16-021А ГОСТ 16070-70
Проходник ввертной 16-011А ГОСТ 16070-70
