ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРЕСТОВИНЫ ПЕРЕХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ
Конструкция и размеры
ГОСТ 16066-70
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КРЕСТОВИНЫ
ПЕРЕХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ Конструкция и размеры Reducer-type crosses for tube connections on
internal cone. |
ГОСТ |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен
с 01.01.71
Несоблюдение стандарта преследуется по закону
* Переиздание (июнь 1987 г.) с Изменением № 1, утвержденным в декабре 1980 г. (ИУС 3-81).

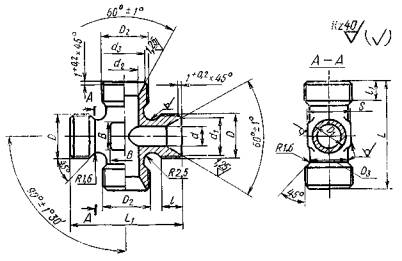

1. Конструкция и размеры переходных крестовин должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
d |
d1 |
Резьба D |
D1 |
l |
Наружный диаметр труб |
d2 |
d3 |
Резьба D2 |
D3 |
l1 |
S |
L |
L1 |
В |
Масса 100 шт. в кг |
|
|
Пред. откл. ± 0,4 |
Пред. откл. ± 0,4 |
Пред. откл. ± 0,4 |
||||||||||||||
|
6 |
4 |
11 |
М14´1,5 |
9 |
9 |
8 |
6 |
13 |
М16´1,5 |
11 |
9 |
14 |
42 |
45 |
7 |
5,79 |
|
10 |
8 |
15 |
М18´1,5 |
13 |
9 |
5,53 |
||||||||||
|
45 |
7,09 |
|||||||||||||||
|
8 |
6 |
13 |
М16´1,5 |
11 |
12 |
10 |
17 |
M20´1,5 |
15 |
17 |
48 |
10 |
7,56 |
|||
|
14 |
12 |
19 |
М22´1,5 |
17 |
19 |
50 |
13 |
7,72 |
||||||||
|
10 |
8 |
15 |
М18´1,5 |
13 |
12 |
10 |
17 |
М20´1,5 |
15 |
17 |
48 |
10 |
8,81 |
|||
|
14 |
12 |
19 |
M22´1,5 |
17 |
19 |
50 |
13 |
8,46 |
||||||||
|
16 |
14 |
21 |
M24´1,5 |
19 |
11 |
22 |
50 |
52 |
15 |
10,41 |
||||||
|
12 |
10 |
17 |
М20´1,5 |
15 |
14 |
12 |
19 |
М22´1,5 |
17 |
9 |
19 |
48 |
50 |
13 |
9,21 |
|
|
16 |
14 |
21 |
М24´1,5 |
19 |
11 |
22 |
52 |
52 |
15 |
11,05 |
||||||
|
18 |
16 |
24 |
М27´1,5 |
22 |
24 |
55 |
17 |
12,85 |
||||||||
|
14 |
12 |
19 |
М22´1,5 |
17 |
16 |
14 |
21 |
М24´1,5 |
19 |
22 |
55 |
52 |
15 |
11,84 |
||
|
18 |
16 |
24 |
М27´1,5 |
22 |
24 |
55 |
17 |
11,35 |
||||||||
|
20 |
18 |
27 |
М30´1,5 |
24 |
27 |
58 |
18 |
14,88 |
||||||||
|
16 |
14 |
21 |
М24´1,5 |
19 |
11 |
18 |
16 |
24 |
М27´1,5 |
22 |
24 |
60 |
17 |
15,41 |
||
|
20 |
18 |
27 |
М30´1,5 |
24 |
27 |
62 |
18 |
17,38 |
||||||||
|
18 |
16 |
24 |
М27´1,5 |
22 |
60 |
19,09 |
||||||||||
|
22 |
20 |
29 |
M33´1,5 |
26 |
12 |
62 |
65 |
21,86 |
||||||||
|
20 |
18 |
27 |
М30´1,5 |
24 |
65 |
23,22 |
||||||||||
|
25 |
23 |
32 |
М36´1,5 |
29 |
13 |
30 |
68 |
22 |
25,71 |
|||||||
|
22 |
20 |
29 |
М33´1,5 |
26 |
12 |
28 |
26 |
35 |
M39´1,5 |
32 |
32 |
70 |
72 |
25 |
29,68 |
|
|
32 |
30 |
38 |
М42´1,5 |
37 |
41 |
75 |
30 |
31,65 |
||||||||
(Измененная редакция, Изм. № 1).
2. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
3. Технические требования - по ГОСТ 16078-70.
Пример условного обозначения переходной
крестовины к трубопроводам Dн 10 и
16 из стали марки 45:
Крестовина переходная 10-16-022 ГОСТ 16066-70
То же, из стали марки 38ХА:
Крестовина переходная 10-16-021 ГОСТ 16066-70
То же, из стали марки 12Х18Н9Т:
Крестовина переходная 10-16-012 ГОСТ 16066-70
То же, из стали марки 13Х11Н2В2МФ:
Крестовина переходная 10-16-011 ГОСТ 16066-70
То же, для изделий авиационной и общей техники:
Крестовина переходная 10-16-022А ГОСТ 16066-70
Крестовина переходная 10-16-021А ГОСТ 16066-70
Крестовина переходная 10-16-012А ГОСТ 16066-70
Крестовина переходная 10-16-011А ГОСТ 16066-70
