ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРЕСТОВИНЫ ПРОХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 16065-70
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КРЕСТОВИНЫ
ПРОХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ Конструкция и размеры Union crosses for tube connections on internal
cone. |
ГОСТ |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен
с 01.01.71
Несоблюдение стандарта преследуется по закону

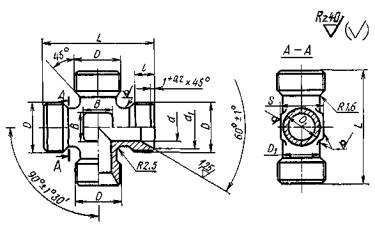

1. Конструкция и размеры проходных крестовин должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
d |
d1 |
Резьба D |
D1 |
S |
l |
L |
В |
Масса 100 шт. в кг |
||
|
Пред. откл. ± 4 |
Номин. |
Пред. откл. |
||||||||
|
6 |
4 |
11,0 |
М14´1,5 |
9 |
12 |
9 |
42 |
± 0,4 |
5 |
4,48 |
|
8 |
6 |
13,0 |
M16´1,5 |
11 |
14 |
45 |
7 |
5,55 |
||
|
10 |
8 |
15,0 |
M18´1,5 |
13 |
9 |
6,83 |
||||
|
12 |
10 |
17,0 |
М20´1,5 |
15 |
17 |
48 |
10 |
8,38 |
||
|
14 |
12 |
19,0 |
M22´1,5 |
17 |
19 |
50 |
13 |
9,75 |
||
|
16 |
14 |
21,0 |
М24´1,5 |
19 |
22 |
11 |
55 |
15 |
11,55 |
|
|
18 |
16 |
24,0 |
М27´1,5 |
22 |
24 |
60 |
17 |
13,66 |
||
|
20 |
18 |
27,0 |
М30´1,5 |
24 |
27 |
62 |
18 |
16,40 |
||
|
22 |
20 |
29,0 |
М33´1,5 |
26 |
12 |
68 |
19,55 |
|||
|
24 |
22 |
28 |
30 |
22 |
23,55 |
|||||
|
25 |
23 |
32,0 |
М36´1,5 |
29 |
13 |
72 |
25,13 |
|||
|
28 |
26 |
35,0 |
М39´1,5 |
32 |
32 |
75 |
25 |
29,95 |
||
|
30 |
28 |
35,5 |
34 |
36 |
28 |
33,35 |
||||
|
32 |
30 |
38,0 |
М42´1,5 |
37 |
41 |
78 |
30 |
36,65 |
||
|
34 |
32 |
41,0 |
М45´1,5 |
39 |
82 |
± 0,6 |
39,95 |
|||
|
36 |
34 |
44,0 |
М48´1,5 |
41 |
46 |
85 |
43,40 |
|||
|
38 |
36 |
43 |
46,30 |
|||||||
2. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
3. Технические требования - по ГОСТ 16078-70.
Пример условного обозначения проходной крестовины к трубопроводу Dн 16 из стали марки 45:
Крестовина проходная 16-022 ГОСТ 16065-70
То же, из стали марки 38ХА:
Крестовина проходная 16-021 ГОСТ 16065-70
То же, из стали марки 12Х18Н9Т:
Крестовина проходная 16-012 ГОСТ 16065-70
То же, из стали марки 13Х11Н2В2МФ:
Крестовина проходная 16-011 ГОСТ 16065-70
То же, для изделий авиационной и общей техники:
Крестовина проходная 16-022А ГОСТ 16065-70
Крестовина проходная 16-021А ГОСТ 16065-70
Крестовина проходная 16-012А ГОСТ 16065-70
Крестовина проходная 16-011А ГОСТ 16065-70
