ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРОЙНИКИ ПЕРЕХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ
Конструкция и размеры
ГОСТ 16059-70
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ТРОЙНИКИ
ПЕРЕХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ Конструкция и размеры Reducer-type tees for tube connections on
internal cone. |
ГОСТ |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен
с 01.01.71
Несоблюдение стандарта преследуется по закону

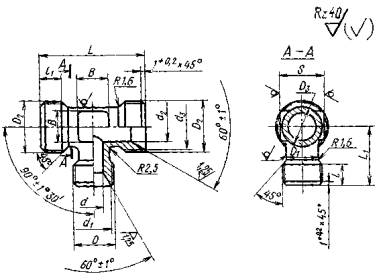

1. Конструкция и размеры переходных тройников должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
d |
d1 |
Резьба D |
D1 |
l |
Наружный диаметр труб |
d2 |
d3 |
Резьба D2 |
D3 |
S |
l1 |
L |
L1 |
В |
Масса 100 шт. в кг |
|
|
Пред. откл. ±0,4 |
Пред откл. ± 0,4 |
|||||||||||||||
|
6 |
4 |
11 |
М14´1,5 |
9 |
9 |
8 |
6 |
13 |
M16´1,5 |
11 |
14 |
9 |
42 |
22 |
7 |
4,60 |
|
10 |
8 |
15 |
М18´1,5 |
13 |
24 |
9 |
5,30 |
|||||||||
|
8 |
6 |
13 |
М16´1,5 |
11 |
10 |
8 |
15 |
М18´1,5 |
13 |
45 |
5,69 |
|||||
|
12 |
10 |
17 |
М20´1,5 |
15 |
17 |
10 |
6,39 |
|||||||||
|
14 |
12 |
19 |
М22´1,5 |
17 |
19 |
25 |
13 |
7,02 |
||||||||
|
16 |
14 |
21 |
М24´1,5 |
19 |
22 |
11 |
48 |
26 |
15 |
8,66 |
||||||
|
10 |
8 |
15 |
М18´1,5 |
13 |
12 |
10 |
17 |
М20´1,5 |
15 |
17 |
9 |
45 |
24 |
10 |
6,70 |
|
|
14 |
12 |
19 |
М22´1,5 |
17 |
19 |
25 |
13 |
7,48 |
||||||||
|
16 |
14 |
21 |
М24´1,5 |
19 |
22 |
11 |
50 |
26 |
15 |
9,05 |
||||||
|
12 |
10 |
17 |
М20´1,5 |
15 |
14 |
12 |
19 |
M22´1,5 |
17 |
19 |
9 |
48 |
25 |
13 |
7,80 |
|
|
16 |
14 |
21 |
M24´1,5 |
19 |
22 |
11 |
52 |
26 |
15 |
9,44 |
||||||
|
18 |
16 |
24 |
M27´1,5 |
22 |
24 |
28 |
17 |
11,23 |
||||||||
|
14 |
12 |
19 |
М22´1,5 |
17 |
16 |
14 |
21 |
M24´1,5 |
19 |
22 |
11 |
55 |
26 |
15 |
9,90 |
|
|
18 |
16 |
24 |
M27´1,5 |
22 |
24 |
28 |
17 |
12,01 |
||||||||
|
20 |
18 |
27 |
M30´1,5 |
24 |
27 |
30 |
18 |
13,50 |
||||||||
|
16 |
14 |
21 |
М24´1,5 |
19 |
11 |
18 |
16 |
24 |
M27´1,5 |
22 |
24 |
17 |
12,95 |
|||
|
20 |
18 |
27 |
M30´1,5 |
24 |
27 |
32 |
18 |
14,43 |
||||||||
|
18 |
16 |
24 |
М27´1,5 |
22 |
20 |
18 |
27 |
24 |
60 |
15,60 |
||||||
|
22 |
20 |
29 |
M33´1,5 |
26 |
12 |
62 |
33 |
18,72 |
||||||||
|
20 |
18 |
27 |
М30´1,5 |
24 |
65 |
19,57 |
||||||||||
|
25 |
23 |
32 |
M36´1,5 |
29 |
30 |
13 |
34 |
22 |
22,38 |
|||||||
|
22 |
20 |
29 |
M33´1,5 |
26 |
12 |
28 |
26 |
35 |
M39´1,5 |
32 |
32 |
70 |
36 |
25 |
26,44 |
|
|
32 |
30 |
38 |
M42´1,5 |
37 |
41 |
38 |
30 |
29,40 |
||||||||
2. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
3. Технические требования - по ГОСТ 16078-70.
Пример условного
обозначения переходного тройника
к трубопроводам Dн 10 и
16 из стали марки 45:
Тройник переходной 10-16-022 ГОСТ 16059-70
То же, из стали марки 38ХА:
Тройник переходной 10-16-021 ГОСТ 16059-70
То же, из стали марки 12Х18Н9Т:
Тройник переходной 10-16-012 ГОСТ 16059-70
То же, из стали марки 13Х11Н2В2МФ:
Тройник переходной 10-16-011 ГОСТ 16059-70
То же, для изделий авиационной и общей техники:
Тройник переходной 10-16-022А ГОСТ 16059-70
Тройник переходной 10-16-021А ГОСТ 16059-70
Тройник переходной 10-16-012А ГОСТ 16059-70
Тройник переходной 10-16-011А ГОСТ 16059-70
