ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОХОДНИКИ ФЛАНЦЕВЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО ВНУТРЕННЕМУ КОНУСУ
Конструкция и размеры
ГОСТ 16051-70
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ПРОХОДНИКИ ФЛАНЦЕВЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ Конструкция и размеры Flange unions for tube connections on internal
cone. |
ГОСТ |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен
с 01.01.71
Несоблюдение стандарта преследуется по закону

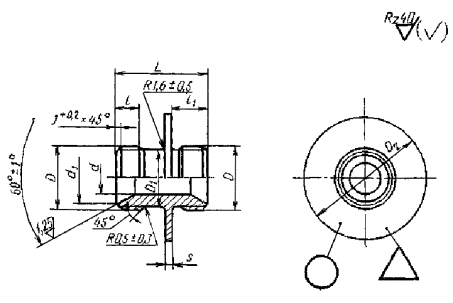

1. Конструкция и размеры фланцевых проходников должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
d |
d1 |
Резьба D |
D1 |
D2 |
l |
l1 |
L |
s |
Масса 100 шт. в кг |
|
|
Пред. откл. |
||||||||||
|
± 0,4 |
± 0,2 |
|||||||||
|
6 |
4 |
11,0 |
М14´1,5 |
11,8 |
34 |
9 |
13 |
31 |
2 |
3,35 |
|
8 |
6 |
13,0 |
М16´1,5 |
13,8 |
40 |
4,50 |
||||
|
10 |
8 |
15,0 |
М18´1,5 |
15,8 |
42 |
5,60 |
||||
|
12 |
10 |
17,0 |
М20´1,5 |
17,8 |
45 |
33 |
6,90 |
|||
|
14 |
12 |
19,0 |
М22´1,5 |
19,8 |
8,35 |
|||||
|
16 |
14 |
21,0 |
М24´1,5 |
21,8 |
48 |
11 |
15 |
37 |
9,75 |
|
|
18 |
16 |
24,0 |
M27´1,5 |
24,8 |
52 |
11,70 |
||||
|
20 |
18 |
27,0 |
М30´1,5 |
27,8 |
55 |
13,65 |
||||
|
22 |
20 |
29,0 |
М33´1,5 |
30,8 |
60 |
12 |
16 |
41 |
3 |
16,20 |
|
24 |
22 |
18,65 |
||||||||
|
25 |
23 |
32,0 |
М36´1,5 |
33,8 |
62 |
13 |
17 |
43 |
20,10 |
|
|
28 |
26 |
35,0 |
М39´1,5 |
36,8 |
65 |
24,00 |
||||
|
30 |
28 |
35,5 |
26,65 |
|||||||
|
32 |
30 |
38,0 |
М42´1,5 |
39,8 |
70 |
29,70 |
||||
|
34 |
32 |
41,0 |
М45´1,5 |
42,8 |
72 |
32,50 |
||||
|
36 |
34 |
44,0 |
M48´1,5 |
45,8 |
75 |
35,30 |
||||
|
38 |
36 |
37,75 |
||||||||
2. Материал: сталь марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).
3. Технические требования - по ГОСТ 16078-70.
Пример условного обозначения фланцевого проходника к трубопроводу Dн 16 из стали марки 45:
Проходник фланцевый 16-022 ГОСТ 16051-70
То же, из стали марки 38ХА:
Проходник фланцевый 16-021 ГОСТ 16051-70
То же, из стали марки 12Х18Н9Т:
Проходник фланцевый 16-012 ГОСТ 16051-70
То же, из стали марки 13Х11Н2В2МФ:
Проходник фланцевый 16-011 ГОСТ 16051-70
То же, для изделий авиационной и общей техники:
Проходник фланцевый 16-022А ГОСТ 16051-70
Проходник фланцевый 16-021А ГОСТ 16051-70
Проходник фланцевый 16-012А ГОСТ 16051-70
Проходник фланцевый 16-011А ГОСТ 16051-70
