ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГАЙКИ НАКИДНЫЕ СФЕРИЧЕСКИХ НИППЕЛЕЙ
ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО ВНУТРЕННЕМУ КОНУСУ
Конструкция и размеры
ГОСТ 16047-70
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ
НАКИДНЫЕ СФЕРИЧЕСКИХ НИППЕЛЕЙ Конструкция и размеры Captive nuts of spherical sleeves for tube
connections on internal cone. |
ГОСТ |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен
с 01.01.71
Несоблюдение стандарта преследуется по закону
* Переиздание (июнь 1987 г.) с Изменением № 1, утвержденным в феврале 1986 г. (ИУС 5-86).

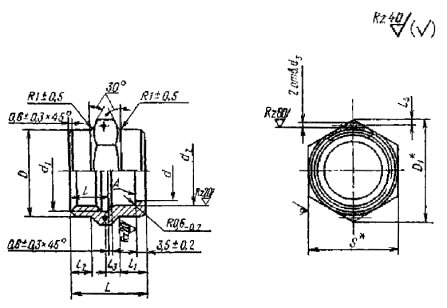

1. Конструкция и размеры накидных гаек должны соответствовать указанным на чертеже и в таблице.
* Размеры для справок.
Размеры, мм
|
d |
Резьба d1 |
d2 |
d3 |
D |
D1 |
S |
l |
l1 |
l2 |
l3 |
l4 |
L |
Масса 100 шт. в кг |
|
||||||
|
Пред. откл. +0,12 |
Пред. откл. |
|
||||||||||||||||||
|
± 0,4 |
± 0,2 |
± 0,4 |
||||||||||||||||||
|
-0,06 |
|
|||||||||||||||||||
|
18 |
21 |
М27´1,5 |
25,5 |
1,5 |
31 |
36,9 |
32 |
14 |
9 |
8 |
5,5 |
2,0 |
28 |
5,71 |
|
|||||
|
20 |
23 |
М30´1,5 |
28,5 |
34 |
41,6 |
36 |
15 |
10 |
29 |
6,70 |
|
|||||||||
|
22 |
25 |
М33´1,5 |
31,5 |
37 |
47,3 |
41 |
9 |
6,5 |
32 |
8,30 |
|
|||||||||
|
24 |
27 |
8,30 |
|
|||||||||||||||||
|
25 |
28 |
М36´1,5 |
34,5 |
40 |
16 |
7,0 |
33 |
8,60 |
|
|||||||||||
|
28 |
31 |
М39´1,5 |
37,5 |
2,0 |
43 |
53,1 |
46 |
10 |
2,5 |
34 |
10,36 |
|
||||||||
|
30 |
33 |
7,5 |
35 |
11,35 |
|
|||||||||||||||
|
32 |
35 |
М42´1,5 |
40,5 |
46 |
11,55 |
|
||||||||||||||
|
34 |
37 |
М45´1,5 |
43,5 |
50 |
57,7 |
50 |
8,0 |
36 |
16,00 |
|
||||||||||
|
36 |
39 |
M48´1,5 |
46,5 |
53 |
63,5 |
55 |
9,0 |
38 |
18,50 |
|
||||||||||
|
38 |
41 |
17,50 |
|
|||||||||||||||||
|
||||||||||||||||||||
(Измененная редакция, Изм. № 1).
2. Материал: сталь марки 45 и 13Х11Н2В2МФ (1Х12Н2ВМФ).
3. Допуск торцового биения поверхности А относительно оси резьбы - 0,1 мм.
(Измененная редакция, Изм. № 1).
4. Технические требования - по ГОСТ 16078-70.
Пример условного обозначения накидной гайки к трубопроводу Dн 18 из стали марки 45:
Гайка накидная 18-022 ГОСТ 16047-70
То же, из стали марки 13Х11Н2В2МФ:
Гайка накидная 18-011 ГОСТ 16047-70
То же, для изделий авиационной и общей техники:
Гайка накидная 18-022А ГОСТ 16047-70
Гайка накидная 18-011А ГОСТ 16047-70
