ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГАЙКИ НАКИДНЫЕ ПОЛУСФЕРИЧЕСКИХ НИППЕЛЕЙ
ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО ВНУТРЕННЕМУ КОНУСУ
Конструкция и размеры
ГОСТ 16046-70
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ
НАКИДНЫЕ ПОЛУСФЕРИЧЕСКИХ НИППЕЛЕЙ Конструкция и размеры Captive nuts of semispherical sleeves for tube connections on internal
cone. |
ГОСТ |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен
с 01.01.71
Несоблюдение стандарта преследуется по закону
* Переиздание (июнь 1987 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., феврале 1986 г. (ИУС 3-81 5-86).

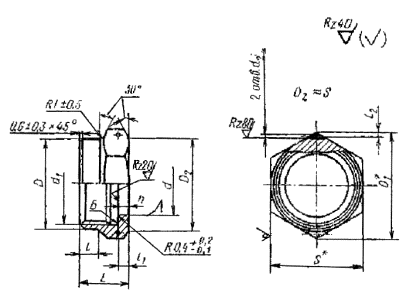

1. Конструкция и размеры накидных гаек должны соответствовать указанным на чертеже и в таблице.
* Размеры для справок.
Размеры, мм
|
d |
Резьба d1 |
d2 |
D |
D1 |
S |
l |
l1 |
l2 |
L |
h |
Масса 100 шт. в кг |
|||
|
Пред. откл. по Н11 |
Пред. откл. +0,12 |
Пред. откл. |
||||||||||||
|
-0,06 |
± 0,2 |
± 0,4 |
||||||||||||
|
6 |
8,7 |
М14´1,5 |
1,2 |
17 |
21,9 |
19 |
7 |
2,5 |
1,5 |
14 |
3 |
1,60 |
||
|
8 |
10,7 |
М16´1,5 |
19 |
25,4 |
22 |
1,99 |
||||||||
|
10 |
12,7 |
M18´1,5 |
1,5 |
21 |
27,7 |
24 |
3,0 |
2,0 |
2,23 |
|||||
|
12 |
14,7 |
M20´1,5 |
23 |
31,2 |
27 |
15 |
3,54 |
|||||||
|
14 |
16,7 |
М22´1,5 |
25 |
8 |
2,67 |
|||||||||
|
16 |
18,7 |
M24´1,5 |
27 |
34,6 |
30 |
18 |
4 |
3,94 |
||||||
|
18 |
21,3 |
M27´1,5 |
30 |
36,9 |
32 |
4,21 |
||||||||
|
20 |
23,3 |
M30´1,5 |
34 |
41,6 |
36 |
5,46 |
||||||||
|
22 |
25,3 |
M33´1,5 |
37 |
47,3 |
41 |
7,10 |
||||||||
|
24 |
27,3 |
6,84 |
||||||||||||
|
25 |
28,3 |
M36´1,5 |
40 |
7,35 |
||||||||||
|
28 |
31,3 |
M39´1,5 |
2,0 |
43 |
53,1 |
46 |
4,0 |
2,5 |
21 |
5 |
9,65 |
|||
|
30 |
33,3 |
9,24 |
||||||||||||
|
32 |
35,3 |
M42´1,5 |
46 |
8,13 |
||||||||||
|
34 |
37,3 |
M45´1,5 |
50 |
57,7 |
50 |
10 |
10,23 |
|||||||
|
36 |
39,3 |
M48´1,5 |
53 |
63,5 |
55 |
12,48 |
||||||||
|
38 |
41,3 |
12,00 |
||||||||||||
(Измененная редакция, Изм. № 1).
2. Материал: сталь марки 45 и 13Х11Н2В2МФ (1Х12Н2ВМФ).
3. Допуски радиального биения поверхности А и торцового - поверхности Б относительно оси резьбы - 0,1 мм.
(Измененная редакция, Изм. № 2).
4. Допускается фаска
вместо
.
5. Технические требования - по ГОСТ 16078-70.
Пример условного обозначения накидной гайки к трубопроводу Dн 16 из стали марки 45:
Гайка накидная 16-022 16046-70
То же, из стали марки 13Х11Н2В2МФ:
Гайка накидная 16-011 ГОСТ 16046-70
То же, для изделий авиационной и общей техники:
Гайка накидная 16-022А ГОСТ 16046-70
Гайка накидная 16-011А ГОСТ 16046-70
