ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НИППЕЛИ СФЕРИЧЕСКИЕ ПРИПАЙНЫЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ
Конструкция и размеры
ГОСТ 16041-70
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
НИППЕЛИ
СФЕРИЧЕСКИЕ ПРИПАЙНЫЕ ДЛЯ СОЕДИНЕНИЙ Конструкция и размеры Spherical solderable sleeves for tube |
ГОСТ |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен
с 01.01.71
Несоблюдение стандарта преследуется по закону
* Переиздание (июнь 1987 г.) с Изменением № 1, утвержденным в декабре 1980 г. (ИУС 3-81).

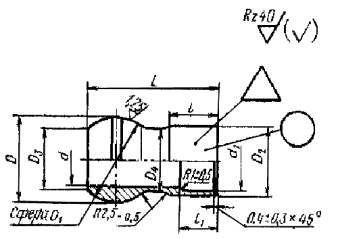

1. Конструкция и размеры припайных ниппелей должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
d |
d1 |
D |
D1 |
D2 |
D3 |
D4 |
l |
l1 |
L |
Масса 100 шт. в кг |
|
|
Пред. откл. |
Пред. откл. ± 0,4 |
||||||||||
|
по B11 |
по h11 |
± 0,2 |
по b11 |
||||||||
|
18 |
16 |
18 |
24,5 |
25,0 |
21 |
17,0 |
19,5 |
15 |
11 |
41 |
4,63 |
|
20 |
18 |
20 |
27,5 |
28,0 |
23 |
20,0 |
21,5 |
16 |
12 |
43 |
6,12 |
|
22 |
20 |
22 |
- |
30,5 |
25 |
22,0 |
23,5 |
44 |
6,42 |
||
|
24 |
22 |
24 |
30,5 |
31,0 |
27 |
23,0 |
25,5 |
6,57 |
|||
|
25 |
23 |
25 |
- |
33,0 |
28 |
24,0 |
26,5 |
46 |
7,23 |
||
|
28 |
26 |
28 |
- |
36,0 |
31 |
27,0 |
29,5 |
17 |
47 |
8,52 |
|
|
30 |
28 |
30 |
37,0 |
37,5 |
33 |
29,0 |
31,5 |
48 |
9,37 |
||
|
32 |
30 |
32 |
39,5 |
40,0 |
35 |
32,0 |
33,5 |
49 |
10,75 |
||
|
34 |
32 |
34 |
42,5 |
43,0 |
37 |
33,0 |
35,5 |
19 |
13 |
50 |
12,41 |
|
36 |
34 |
36 |
46,0 |
46,5 |
39 |
37,5 |
37,5 |
14 |
54 |
13,78 |
|
|
38 |
36 |
38 |
41 |
39,0 |
15,20 |
||||||
(Измененная редакция, Изм. № 1).
2. Материал: сталь марок 25 и 12Х18Н9Т (Х18Н9Т).
3. Технические требования - по ГОСТ 16078-70.
Пример условного обозначения припайного ниппеля к трубопроводу Dн 18 из стали марки 25:
Ниппель припайной 18-023 ГОСТ 16041-70
То же, из стали марки 12Х18Н9Т:
Ниппель припайной 18-012 ГОСТ 16041-70
То же, для изделий авиационной и общей техники:
Ниппель припайной 18-023 ГОСТ 16041-70
Ниппель припайной 18-012А ГОСТ 16041-70
