ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



НАДФИЛИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 1513-77
(СТ СЭВ 1300-78)





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

МОСКВА



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАДФИЛИ

Технические условия

Needle files. Specifications

ГОСТ
1513-77

(СТ СЭВ 1300-78)

Срок действия с 01.01.79

до 01.01.94

Настоящий стандарт распространяется на надфили, предназначенные для обработки металлов, изготовляемые для нужд народного хозяйства и экспорта.

(Измененная редакция, Изм. № 1, 2).

1. ТИПЫ

Надфили должны изготовляться типов:

плоские тупоносые;

плоские остроносые;

квадратные;

трехгранные;

трехгранные односторонние;

круглые;

полукруглые;

ромбические;

ножовочные;

овальные;

пазовые.

2. ОСНОВНЫЕ ЭЛЕМЕНТЫ НАСЕЧЕК И РАЗМЕРЫ НАДФИЛЕЙ

2.1. Надфили должны иметь двойную насечку: основную - под углом 25° и вспомогательную - под углом 45°.

Узкие стороны плоских и ножовочных надфилей и овальные стороны пазовых надфилей должны иметь одинарную (основную) насечку.

Круглые и овальные надфили, полукруглая сторона полукруглых надфилей могут иметь одинарную (основную) насечку, кроме того круглые надфили могут иметь также спиральную одинарную насечку под углом 20 + 5°.

(Измененная редакция, Изм. № 2).

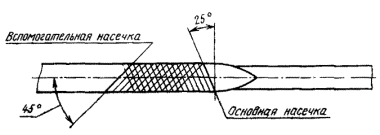

2.2. Расположение основной и вспомогательной насечек зубьев надфилей должно соответствовать указанному на черт. 1.

Черт. 1

2.3. Надфили должны изготовляться десяти номеров насечек: 00; 0; 1; 2; 3; 4; 5; 6; 7; 8.

2.4. Количество основных и вспомогательных насечек на 10 мм длины должно соответствовать указанному в табл. 1.

Таблица 1

Номера насечек

00

0

1

2

3

4

5

6

7

8

Количество насечек на 10 мм длины

основных

20

25

32

40

48

56

67

80

95

112

вспомогательных

16

21

27

35

42

50

61

74

87

104

В зависимости от длины рабочей части надфили должны иметь номера насечек, указанные в табл. 2.

Таблица 2

Длина рабочей части, мм

Номера насечек

50

-

-

1

2

-

4

-

6

-

8

60

-

0

1

-

3

-

5

-

7

-

80

00

0

-

2

-

4

-

6

-

-

(Измененная редакция, Изм. № 2).

2.5. Размеры надфилей должны соответствовать черт. 2 - 12 и табл. 3 - 13.

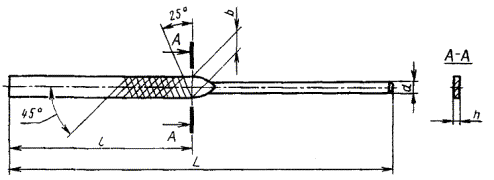

Плоские тупоносые надфили

Черт. 2

Таблица 3

Размеры в мм

Обозначение

Применяемость

L

l

b

h

d

Номера насечек

2826-0021



100

50

3,0

0,8

2,0

1

2826-0022



2

2826-0023



4

2826-0024



6

2826-0025



8

2826-0026



120

60

4,0

1,0

2,5

0

2826-0027



1

2826-0028



3

2826-0029



5

2826-0031



7

2826-0032



160

80

5,5

1,5

3,5

00

2826-0033



0

2826-0034



2

2826-0035



4

2826-0036



6

Пример условного обозначения плоского тупоносого надфиля с длиной рабочей части l = 80 мм, с насечкой № 2:

Надфиль 2826-0034 ГОСТ 1513-77

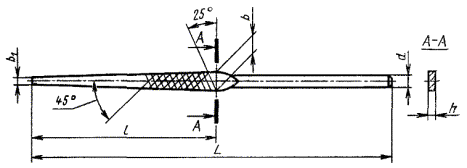

Плоские остроносые надфили

Черт. 3

Таблица 4

Размеры в мм

Обозначение

Применяемость

L

l

b

b1, не более

h

d

Номера насечек

2826-0041



100

50

3,0

0,8

0,8

2,0

1

2826-0042



2

2826-0043



4

2826-0044



6

2826-0045



8

2826-0046



120

60

4,0

1,2

1,0

2,5

0

2826-0047



1

2826-0048



3

2826-0049



5

2826-0051



7

2826-0052



160

80

5,5

1,6

1,5

3,5

00

2826-0053



0

2826-0054



2

2826-0055



4

2826-0056



6

Примечание. По заказу потребителя допускается изготовление надфилей с постоянным сечением по b на длине 1/2l.

Пример условного обозначения надфилей плоского остроносого с длиной рабочей части 80 мм, с насечкой № 2:

Надфиль 2826-0054 ГОСТ 1513-77

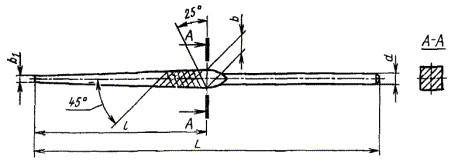

Квадратные надфили

Черт. 4

Таблица 5

Размеры в мм

Обозначение

Применяемость

L

l

b

b1, не более

d

Номера насечек

2827-0061



100

50

1,8

0,8

2,0

1

2827-0062



2

2827-0063



4

2827-0064



6

2827-0065



8

2827-0066



120

60

2,0

1,2

2,5

0

2827-0067



1

2827-0068



3

2827-0069



5

2827-0071



7

2827-0072



160

80

2,8

1,6

3,5

00

2327-0073



0

2827-0074



2

2827-0075



4

2827-0076



6

Примечания:

1. По заказу потребителя допускается изготовление надфилей с постоянным сечением по b на длине 1/2l.

2. Допускается надфили с длиной рабочей части l = 80 мм изготовлять с шириной стороны b = 3,00 мм.

(Введено дополнительно, Изм. № 3).

Пример условного обозначения квадратного надфиля с длиной рабочей части 80 мм, с насечкой № 2:

Надфиль 2827-0074 ГОСТ 1513-77

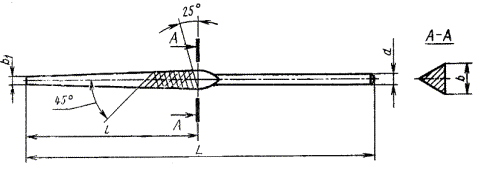

Трехгранные надфили

Черт. 5

Таблица 6

Размеры в мм

Обозначение

Применяемость

L

l

b

b1, не более

d

Номера насечек

2827-0081



100

50

2,6

0,8

2,0

1

2827-0082



2

2827-0083



4

2827-0084



6

2827-0085



8

2827-0086



120

60

3,0

1,2

2,5

0

2827-0087



1

2827-0088



3

2827-0089



5

2827-0091



7

2827-0092



160

80

3,5

1,6

3,5

00

2827-0093



0

2827-0094



2

2827-0095



4

2827-0096



6

Примечания:

1. По заказу потребителя допускается изготовление надфилей с постоянным сечением по b на длине 1/2l.

2. Допускается надфили с длиной рабочей части l = 80 мм изготовлять с шириной стороны b = 4,0 мм.

(Введено дополнительно, Изм. № 3).

Пример условного обозначения трехгранного надфиля с длиной рабочей части 80 мм, с насечкой № 2:

Надфиль 2827-0094 ГОСТ 1513-77

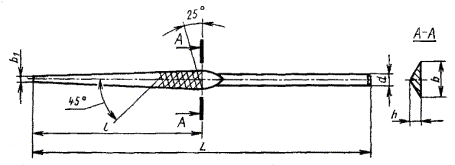

Трехгранные односторонние надфили

Черт. 6

Таблица 7

Размеры в мм

Обозначение

Применяемость

L

l

b

b1, не более

h

d

Номера насечек:

2827-0101



100

50

4,0

0,8

1,2

2

1

2827-0102



2

2827-0103



4

2827-0104



6

2827-0105



8

2827-0106



120

60

4,5

1,2

1,5

2,5

0

2827-0107



1

2827-0108



3

2827-0109



5

2827-0111



7

2827-0112



160

80

6,0

1,6

2,0

3,5

00

2827-0113



0

2827-0114



2

2827-0115



4

2827-0116



6

Примечание. По заказу потребителя допускается изготовление надфилей с постоянным сечением по b на длине 1/2l.

Пример условного обозначения трехгранного одностороннего надфиля с длиной рабочей части 80 мм, с насечкой № 2:

Надфиль 2827-0114 ГОСТ 1513-77

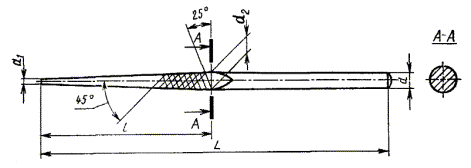

Круглые надфили

Черт. 7

Таблица 8

Размеры в мм

Обозначение

Применяемость

L

l

d = d2

d1, не более

Номера насечек

2828-0041



100

50

2,0

0,8

1

2828-0042



2

2828-0043



4

2828-0044



6

2828-0045



8

2828-0046



120

60

2,5

1,2

0

2828-0047



1

2828-0048



3

2828-0049



5

2828-0051



7

2828-0052



160

80

3,5

1,6

00

2828-0053



0

2828-0054



2

2828-0055



4

2828-0056



6

Примечание. По заказу потребителя допускается изготовление надфилей с постоянным сечением по d на длине 1/2l.

Пример условного обозначения надфиля круглого с длиной рабочей части 80 мм, с насечкой № 2:

Надфиль 2828-0054 ГОСТ 1513-77

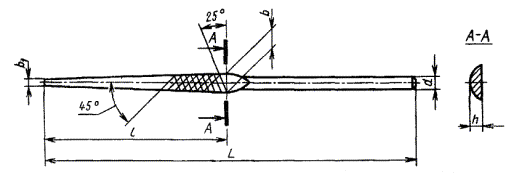

Полукруглые надфили

Черт. 8

Таблица 9

Размеры в мм

Обозначение

Применяемость

L

l

b

b1, не более

h

d

Номера насечек

2828-0061



100

50

3,0

0,8

1,2

2,0

1

2828-0062



2

2828-0053



4

2828-0064



6

2828-0065



8

2828-0066



120

60

4,0

1,2

1,5

2,5

0

2828-0067



1

2828-0068



3

2828-0069



5

2828-0071



7

2828-0072



160

80

5,0

1,6

2,0

3,5

00

2828-0073



0

2828-0074



2

2828-0075



4

2828-0076



6

Примечание. По заказу потребителя допускается изготовление надфилей с постоянным сечением по b на длине 1/2l.

Пример условного обозначения надфиля полукруглого с длиной рабочей части 80 мм, с насечкой № 2:

Надфиль 2828-0074 ГОСТ 1513-77

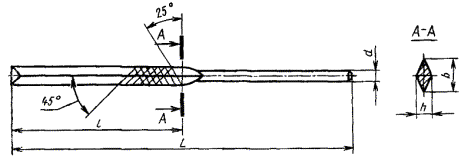

Ромбические надфили

Черт. 9

Таблица 10

Размеры в мм

Обозначение

Применяемость

L

l

b

h

d

Номера насечек

2827-0121



100

50

4,0

1,2

2,0

1

2827-0122



2

2827-0123



4

2827-0124



6

2827-0125



8

2827-0126



120

60

4,5

1,5

2,5

0

2827-0127



1

2827-0128



3

2827-0129



5

2827-0131



7

2827-0132



160

80

6,0

2,0

3,5

00

2827-0133



0

2827-0134



2

2827-0135



4

2827-0136



6

Пример условного обозначения надфиля ромбического с длиной рабочей части 80 мм, с насечкой № 2:

Надфиль 2827-0134 ГОСТ 1513-77

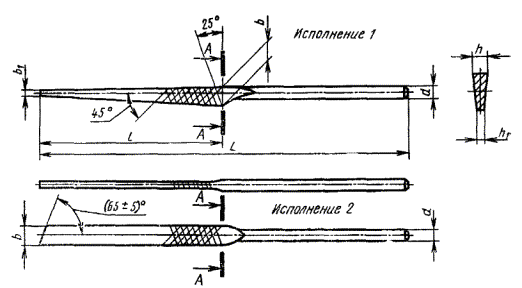

Ножовочные надфили

Черт. 10

Таблица 11

Размеры в мм

Исполнение

Обозначение

Применяемость

L

l

b

b1, не более

h

h1

d

Номера насечек

1

2828-0081



100

50

4,0

0,8

1,2

0.4

2,0

1

2828-0082



2

2828-0083



4

2828-0084



6

2828-0085



8

2828-0086



120

60

4,0

1,2

1,5

0,6

2,5

0

2828-0087



1

2828-0088



3

2828-0089



5

2828-0091



7

2828-0092



160

80

5,5

1.6

2,0

0,8

3,5

00

2828-0093



0

2828-0094



2

2828-0095



4

2828-0096



6

2

2828-0097



100

50

4,0

-

1,2

0,4

2,0

1

2828-0098



2

2828-0099



4

2828-0101



6

2828-0102



8

Пример условного обозначения ножовочного надфиля с длиной рабочей части 80 мм, с насечкой № 2:

Надфиль 2828-0094 ГОСТ 151377

Овальные надфили

Черт. 11

Таблица 12

Размеры в мм

Обозначение

Применяемость

L

l

b

b1, не более

h

d

Номера насечек

2828-0111



100

50

3,0

0,8

1,2

2,0

1

2828-0112



2

2828-0113



4

2828-0114



6

2828-0115



8

2828-0116



120

60

4,0

1,2

1,5

2,5

0

2828-0117



1

2828-0118



3

2828-0119



5

2828-0121



7

2828-0122



160

80

5,5

1,6

2,0

3,5

00

2828-0123



0

2828-0124



2

2828-0125



4

2828-0126



6

Примечание. По заказу потребителя допускается изготовление надфилей с постоянным сечением по b на длине 1/2l.

Пример условного обозначения надфиля овального с длиной рабочей части 80 мм, с насечкой № 2:

Надфиль 2828-0124 ГОСТ 1513-77

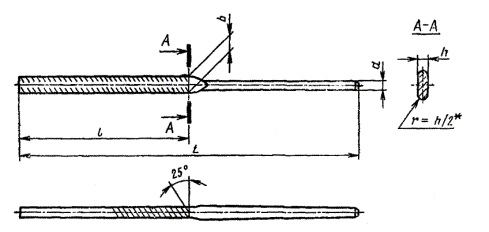

Пазовые надфили

* Размер для справок.

Черт. 12

Таблица 13

Размеры в мм

Обозначение

Применяемость

L

l

b

h

d

Номера насечек

2828-0131



100

50

3,2

1

2,0

1

2828-0132



2

2828-0133



4

2828-0134



6

2828-0135



120

60

4,5

1,2

2,5

1

2828-0136



2

2828-0137



3

2828-0138



4

2828-0139



160

80

6,0

1,5

3,5

00

2828-0141



0

2828-0142



1

2828-0143



2

Пример условного обозначения надфиля пазового с длиной рабочей части 80 мм, с насечкой № 2:

Надфиль 2828-0143 ГОСТ 1513-77

2.4, 2.5. (Измененная редакция, Изм. № 1, 2).

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1а. Надфили должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

(Введен дополнительно, Изм. № 2).

3.1. Надфили должны изготовляться из инструментальной легированной стали марки 13Х по ГОСТ 5950 или из углеродистой стали марок У12, У12А, У13, У13А по ГOCT 1435.

(Измененная редакция, Изм. № 4).

3.2. Твердость и острота зубьев надфиля должны обеспечить сцепляемость с контрольной пластинкой из сталей марок 13Х, У12, У12А, У13, У13А.

Твердость контрольной пластинки должна быть:

для проверки надфилей, изготовленных из легированной стали - не менее 58 HRСэ, изготовленных из углеродистой стали методом насекания - не менее 58 HRCэ, методом нарезания - не менее 55 HRCэ.

(Измененная редакция, Изм. № 1, 2).

3.3. На поверхностях надфилей не должно быть трещин. На рабочей поверхности надфилей не должно быть заусенцев, черновин и следов коррозии.

(Измененная редакция, Изм. № 4).

3.4. Отношение высоты зуба к нормальному шагу основной насечки должно быть не менее 0,47 для надфилей с насеченными зубьями и не менее 0,45 для надфилей с нарезанными зубьями.

Насечка на расстоянии до 3 мм от носка не контролируется.

3.5. Передний угол зуба надфиля, измеренный в сечении (по вершине зуба), перпендикулярном к направлению основной насечки, может быть отрицательным, но не должен превышать:

у надфилей с нарезанными зубьями - минус 18°,

у надфилей с насеченными зубьями - минус 12°.

3.6. Предельные отклонения размеров надфилей должны быть не более, мм:

длины рабочей части                                             l............................................. ± 3

общей длины                                                          L............................................ -7

размеров b, d, а для круглых надфилей размера d2.......................................... +0,2

                                                                                                                                -0,3

размера h:

плоских, трехгранных односторонних, полукруглых, ромбических,

ножовочных, овальных....................................................................................... +0,1

                                                                                                                                -0,2

пазовых................................................................................................................. -0,2

разности ширин двух смежных сторон при большом угле ромбического

надфиля................................................................................................................ 0,2

3.7. Предельные отклонения:

угла наклона насечки 25°, 45°............................................................................ ±2°;

числа основных и вспомогательных насечек на 10 мм длины................... ±2 насечки.

3.6, 3.7. (Измененная редакция, Изм. № 2).

3.8. (Исключен, Изм. № 4).

3.9. Отклонение от прямолинейности рабочих поверхностей надфиля, не должно быть более 0,2 мм, хвостовика - 0,3 мм.

Отклонение от прямолинейности проверяется на длине насечки.

(Измененная редакция, Изм. № 1).

3.10. (Исключен, Изм. № 4).

3.11. По заказу потребителя хвостовики надфилей должны быть изготовлены с сетчатой накаткой 0,6 мм по ГОСТ 21474.

3.12. На поверхности круглых надфилей и на поверхности выпуклой стороны полукруглых надфилей при насечке рядками, насечки соседних рядков должны перекрывать друг друга.

3.13. Отклонение от перпендикулярности узких сторон плоских надфилей относительно широких не должно превышать 2°.

(Измененная редакция, Изм. № 1).

3.14. (Исключен, Изм. № 4).

3.15. По заказу потребителя допускается изготавливать надфили с укороченным на 40 % хвостовиком для использования их при работе с цанговыми ручками.

3.16. Длина ненасеченного участка надфиля от начала зоны сопряжения рабочей и хвостовой части до начала основной насечки должна быть не более 8 мм.

3.17. Разность между наибольшим и наименьшим значениями осевого шага основной или вспомогательной насечки на любом участке рассматриваемой стороны не должна превышать 10 % номинального значения осевого шага.

3.18. Средний и установленный ресурсы надфилей, изготовленных из углеродистой стали, при условиях испытаний, указанных в разд. 5, должны быть соответственно:

138 и 62 мин - для надфилей с насечкой, образованной методом насекания;

92 и 41 мин - для надфилей с насечкой, образованной методом нарезания.

3.19. Критерием предельного состояния надфилей является потеря сцепляемости с контрольной пластинкой, твердостью указанной в п. 3.2.

3.18, 3.19. (Измененная редакция, Изм. № 3).

3.20. На ненасеченной части надфиля или хвостовике должны быть четко нанесены:

товарный знак предприятия-изготовителя, марка стали 13Х (марки стали У12, У12А, У13, У13А не маркируют), номер насечки.

3.21. При упаковывании надфили должны быть отделены одна от другого.

(Измененная редакция, Изм. № 3, 4).

3.22. На потребительской таре должна быть указана твердость надфилей.

3.23. Внутренняя упаковка надфилей ВУ-1 по ГОСТ 9.014.

3.24. Остальные требования к упаковке, маркировке транспортной и потребительской тары по ГОСТ 18088.

3.16 - 3.24. (Введены дополнительно, Изм. № 2).

4. ПРИЕМКА

4.1. Правила приемки - по ГОСТ 23726.

(Измененная редакция, Изм. № 3).

4.2. (Исключен, Изм. № 3).

4.3. Периодические испытания, в том числе испытания на средний ресурс следует проводить один раз в 3 года, не менее чем на 5 надфилях, на установленный ресурс - один раз в год не менее чем на 5 надфилях.

Испытаниям подвергают по 5 шт. плоских тупоносых надфилей по двум широким сторонам, изготовленных методом нарезания и насекания.

(Измененная редакция, Изм. № 3).

5. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

5.1. Контроль внешнего вида осуществляется визуально.

5.2. При контроле параметров надфилей должны применяться методы и средства контроля, погрешность которых не должны быть более:

при измерении линейных размеров - значений, указанных в ГОСТ 8.051;

при измерении углов - 35 % значения допуска на проверяемый угол;

при контроле формы и расположения поверхностей - 25 % значения допуска на проверяемый параметр.

5.3. Ширина и толщина надфилей измеряются на ненасеченном участке рабочей части.

5.4. Отношение высоты зуба к нормальному шагу основной насечки на расстоянии до 3 мм от носка надфиля не контролируется.

5.5. Испытания надфилей на работоспособность проводят по сцепляемости с контрольной пластинкой твердостью, указанной в п. 3.2.

Пластину широкой стороной проводят по зубьям надфиля от носка к хвостовику. При этом на зубьях надфиля не должна быть следов смятия или выкрашивания их на вершинах.

Испытания надфилей на средний и установленный ресурсы должны проводиться на специальных испытательных станках, которые должны соответствовать установленным для них нормам точности и жесткости.

(Измененная редакция, Изм. № 3).

5.6. Насечка надфиля, подвергаемого испытанию, должна быть сухой.

5.7. Надфили должны испытываться на образцах (брусках) из углеродистой стали марки У8 по ГОСТ 1435, твердостью 170 - 187 НВ, сечением 5´10 мм.

5.8. Перед испытанием все стороны образца должны быть обработаны. Шероховатость обработанной поверхности образца не должна быть более Rz 10 мкм.

5.9. Прижимающее усилие при испытании надфилей должно быть равно 17, 15 Н (1,72 кгс).

5.10. Число рабочих ходов испытательного станка должно быть 55 - 60 в мин, длина рабочего хода устанавливается в зависимости от длины рабочей части испытываемого надфиля.

5.11. Испытываемый участок рабочей части надфиля должен начинаться на расстоянии 10 - 15 мм от ненасеченного участка.

5.12. Приемочное значение среднего и установленного ресурсов надфилей, изготовленных из углеродистой стали, должно быть соответственно:

162 и 74 мин - для надфилей с насечкой, образованной методом насекания;

108 и 49 мин - для надфилей с насечкой, образованной методом нарезания.

Поправочный коэффициент на средний и установленный ресурсы надфилей из стали 13Х равен 1,3.

Периодичность контроля при испытании на средний ресурс надфилей с насечкой, образованной методом насекания, - через каждые 9 мин после первых 74 мин; образованной методом нарезания - через каждые 6 мин после первых 49 мин.

(Измененная редакция, Изм. № 3, 4).

6. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение надфилей - по ГОСТ 18088.

Разд. 4 - 6. (Измененная редакция, Изм. № 2).

Разд. 7. (Исключен, Изм. № 2).



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

РАЗРАБОТЧИКИ

В.М. Пудов, Г.Я. Дубинская, Т.А. Лавренова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 27.09.77 № 2321

3. Срок проверки - 1993 г., периодичность проверки - 5 лет.

4. Стандарт полностью соответствует СТ СЭВ 1300-78 в части надфилей

5. Взамен ГОСТ 1513-87

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, раздела

ГОСТ 8.051-81

5.2

ГОСТ 9.014-78

3.23

ГОСТ 1435-90

3.1; 5.7

ГОСТ 5950-73

3.1

ГОСТ 18088-83

3.24; разд. 6

ГОСТ 21474-75

3.11

ГОСТ 23726-79

4.1

7. ПЕРЕИЗДАНИЕ (ноябрь 1990 г.) с Изменениями № 1, 2, 3, 4, утвержденными в августе 1982 г., ноябре 1987 г., декабре 1988 г., марте 1990 г. (ИУС 11-82, 2-88, 3-89, 6-90)

8. Проверен в 1987 г. Срок действия продлен до 01.01.94 (Постановление Госстандарта СССР от 24.11.87 № 4231)



СОДЕРЖАНИЕ







© 2013 Ёшкин Кот :-)
