МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ КЛАССОВ
ТОЧНОСТИ А и В

Конструкция и размеры

Cheese-head screws, product grades A and B.
Design and dimensions

ГОСТ
1491-80

Взамен
ГОСТ 1491-72

Издание с Изменениями № 1, 2, утвержденными в декабре 1981 г., апреле 1986 г. (ИУС 3-82, 7-86).

Постановлением Государственного комитета СССР по стандартам от 30 июня 1980 г. № 3176 дата введения установлена

01.01.82

Ограничение срока действия снято Постановлением Госстандарта от 28.06.91 № 1177

1. Настоящий стандарт распространяется на винты с цилиндрической головкой классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.

Стандарт полностью соответствует СТ СЭВ 2653-80.

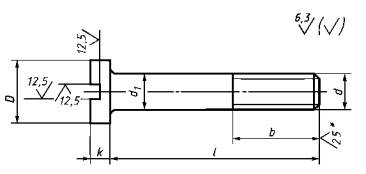

2. Конструкция и размеры винтов должны соответствовать указанным в табл. 1, 2 и на чертеже.


Таблица 1

мм

Номинальный диаметр резьбы d

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

Шаг резьбы Р

крупный

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

мелкий

-

-

-

-

-

-

-

-

-

-

-

1

1,25

1,25

1,5

1,5

1,5

1,5

Диаметр головки D

2,0

2,3

2,6

3,0

3,8

4,5

5,5

6,0

7,0

8,5

10,0

13,0

16,0

18,0

21,0

24,0

27,0

30,0

Высота головки k

0,7

0,8

0,9

1,0

1,3

1,6

2,0

2,4

2,6

3,3

3,9

5,0

6,0

7,0

8,0

9,0

10,0

11,0

Длина резьбы b

удлиненная

-

-

-

-

16

18

19

20

22

25

28

34

40

46

52

58

64

70

нормальная

8

9

9

9

10

11

12

13

14

16

18

22

26

30

34

38

42

46

Таблица 2

мм

Длина винта l

Номинальный диаметр резьбы d

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

2









-

-

-

-



-

-

-

-

-

-

-

-

-

(2,5)











-

-

-

-

-

-

-

-

-

-

-

-

-

3















-

-

-

-

-

-

-

-

-

-

-

(3,5)















-

-

-

-

-

-

-

-

-

-

-

4



















-

-

-

-

-

-

-

-

-

5



















-

-

-

-

-

-

-

-

-

6





















-

-

-

-

-

-

-

-

(7)























-

-

-

-

-

-

-

8





Стандартные длины











-

-

-

-

-

-

-

9























-

-

-

-

-

-

-

10























-

-

-

-

-

-

-

11

-





















-

-

-

-

-

-

-

12

-























-

-

-

-

-

-

(13)

-

-

-



















-

-

-

-

-

-

14

-

-

-



















-

-

-

-

-

-

16

-

-

-



















-

-

-

-

-

-

(18)

-

-

-

-





















-

-

-

-

20

-

-

-

-





















-

-

-

-

(22)

-

-

-

-

-



















-

-

-

-

25

-

-

-

-

-





















-

-

-

(28)

-

-

-

-

-

-



















-

-

-

30

-

-

-

-

-

-





















-

-

(32)

-

-

-

-

-

-

-



















-

-

35

-

-

-

-

-

-

-









Стандартные длины



-

(38)

-

-

-

-

-

-

-

-



















-

40

-

-

-

-

-

-

-

-





















(42)

-

-

-

-

-

-

-

-

-



















45

-

-

-

-

-

-

-

-

-



















(48)

-

-

-

-

-

-

-

-

-



















50

-

-

-

-

-

-

-

-

-



















55

-

-

-

-

-

-

-

-

-

-

















60

-

-

-

-

-

-

-

-

-

-

















65

-

-

-

-

-

-

-

-

-

-

-















70

-

-

-

-

-

-

-

-

-

-

-















75

-

-

-

-

-

-

-

-

-

-

-















80

-

-

-

-

-

-

-

-

-

-

-















(85)

-

-

-

-

-

-

-

-

-

-

-

-













90

-

-

-

-

-

-

-

-

-

-

-

-













(95)

-

-

-

-

-

-

-

-

-

-

-

-













100

-

-

-

-

-

-

-

-

-

-

-

-













110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-





120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



Примечания:

1. Длины винтов, заключенные в скобки, применять не рекомендуется.

2. Удлиненная длина резьбы предпочтительна.

3. Винты со стержнем длиной менее длины резьбы с учетом недореза изготовляют с резьбой по всей длине стержня


_________

* Для винтов, обработанных резанием, в остальных случаях не нормируются.

Пример условного обозначения винта с цилиндрической головкой, класса точности А, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4,8, без покрытия:

Винт A.M8 - 6g´50.48 ГОСТ 1491-80

То же, класса точности В, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт B.M8´1- 6g´50-34.48.016 ГОСТ 1491-80

1, 2. (Измененная редакция, Изм. № 1, 2).

3. Диаметр гладкости части d1 должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

(Измененная редакция, Изм. № 1).

4. По соглашению между потребителем и изготовителем допускается изготовлять винты с длинами, не указанными в табл. 2.

5. Резьба - по ГОСТ 24705-2004. Сбег и недорез резьбы - по ГОСТ 10549-80.

5а. Шлицы - по ГОСТ 24669-81.

5б. Радиус под головкой - по ГОСТ 24670-81.

5в. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

5г. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

5а - 5г. (Введены дополнительно, Изм. № 2).

6. Технические требования - по ГОСТ 1759.0-87.

6а. (Исключен, Изм. № 2).

7. Теоретическая масса винтов указана в приложении 1.

8. (Исключен, Изм. № 2).


ПРИЛОЖЕНИЕ 1

Справочное

Теоретическая масса винтов

Длина винта l, мм

Масса 1000 шт. стальных винтов с крупным шагом резьбы кг = при номинальном диаметре резьбы d, мм

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

2

0,024

0,037

0,053

0,073

-

-

-

-

-

-

-

-

-

-

-

-

-

-

2,5

0,027

0,040

0,057

0,079

0,151

-

-

-

-

-

-

-

-

-

-

-

-

-

3

0,029

0,044

0,061

0,084

0,160

0,272

0,470

-

-

-

-

-

-

-

-

-

-

-

3,5

0,031

0,047

0,066

0,090

0,169

0,286

0,492

-

-

-

-

-

-

-

-

-

-

-

4

0,033

0,050

0,070

0,096

0,178

0,301

0,513

0,727

1,022

-

-

-

-

-

-

-

-

-

5

0,037

0,057

0,079

0,107

0,196

0,330

0,557

0,785

1,098

-

-

-

-

-

-

-

-

-

6

0,042

0,064

0,088

0,118

0,214

0,360

0,600

0,844

1,175

2,078

-

-

-

-

-

-

-

-

7

0,046

0,070

0,097

0,129

0,232

0,389

0,643

0,902

1,251

2,200

3,394

-

-

-

-

-

-

-

8

0,050

0,077

0,106

0,141

0,250

0,418

0,687

0,961

1,328

2,322

3,569

-

-

-

-

-

-

-

9

0,055

0,084

0,115

0,152

0,268

0,448

0,730

1,019

1,404

2,445

3,743

-

-

-

-

-

-

-

10

0,059

0,090

0,124

0,163

0,286

0,477

0,773

1,078

1,481

2,567

3,918

-

-

-

-

-

-

-

11

-

0,097

0,133

0,174

0,304

0,506

0,816

1,136

1,557

2,689

4,093

-

-

-

-

-

-

-

12

-

0,104

0,142

0,186

0,322

0,535

0,860

1,195

1,634

2,811

4,267

8,516

-

-

-

-

-

-

13

-

-

-

0,197

0,340

0,565

0,903

1,254

1,710

2,933

4,442

8,831

-

-

-

-

-

-

14

-

-

-

0,208

0,358

0,594

0,946

1,312

1,786

3,056

4,617

9,146

-

-

-

-

-

-

16

-

-

-

0,231

0,394

0,653

1,033

1,429

1,932

3,300

4,966

9,777

-

-

-

-

-

-

18

-

-

-

-

0,431

0,711

1,120

1,546

2,092

3,544

5,315

10,408

17,59

25,64

-

-

-

-

20

-

-

-

-

0,468

0,770

1,206

1,663

2,245

3,789

5,664

11,040

18,58

27,08

-

-

-

-

22

-

-

-

-

-

0,829

1,293

1,780

2,398

4,033

6,014

11,670

19,58

28,53

-

-

-

-

25

-

-

-

-

-

0,917

1,423

1,956

2,627

4,400

6,537

12,617

21,08

30,70

44,68

-

-

-

28

-

-

-

-

-

-

1,553

2,132

2,857

4,766

7,061

13,563

22,57

32,87

47,64

-

-

-

30

-

-

-

-

-

-

1,640

2,249

3,010

5,011

7,411

14,194

23,57

34,32

49,62

68,70

-

-

32

-

-

-

-

-

-

-

2,366

3,162

5,255

7,760

14,824

24,57

35,77

51,60

71,35

-

-

35

-

-

-

-

-

-

-

2,541

3,392

5,622

8,284

15,771

26,06

37,94

54,57

75,33

98,76

-

38

-

-

-

-

-

-

-

-

3,621

5,988

8,808

16,717

27,56

40,11

57,53

79,31

103,70

-

40

-

-

-

-

-

-

-

-

3,774

6,232

9,157

17,348

28,56

41,56

59,51

81,96

107,00

138,2

42

-

-

-

-

-

-

-

-

-

6,477

9,506

17,979

29,55

43,01

61,49

84,62

110,29

142,3

45

-

-

-

-

-

-

-

-

-

6,844

10,031

18,925

31,05

45,18

64,46

88,60

115,23

148,5

48

-

-

-

-

-

-

-

-

-

7,210

10,554

19,872

32,55

47,35

67,43

92,57

120,17

154,7

50

-

-

-

-

-

-

-

-

-

7,454

10,904

20,503

33,54

48,80

69,40

95,22

123,47

158,9

55

-

-

-

-

-

-

-

-

-

-

11,777

22,080

36,04

52,42

74,35

101,85

131,70

169,3

60

-

-

-

-

-

-

-

-

-

-

12,650

23,657

38,53

56,03

79,29

108,49

139,94

179,6

65

-

-

-

-

-

-

-

-

-

-

-

25,234

41,02

59,65

84,23

115,11

148,18

190,1

70

-

-

-

-

-

-

-

-

-

-

-

26,811

43,52

63,27

89,18

121,75

156,41

200,4

75

-

-

-

-

-

-

-

-

-

-

-

28,388

46,01

66,89

94,12

128,38

164,65

210,8

80

-

-

-

-

-

-

-

-

-

-

-

29,965

48,50

70,51

99,07

135,01

172,89

221,2

85

-

-

-

-

-

-

-

-

-

-

-

-

51,00

74,12

104,02

141,64

181,12

231,5

90

-

-

-

-

-

-

-

-

-

-

-

-

53,49

77,74

108,96

148,27

189,37

241,9

95

-

-

-

-

-

-

-

-

-

-

-

-

55,98

81,36

113,90

154,90

197,60

252,3

100

-

-

-

-

-

-

-

-

-

-

-

-

58,48

84,98

118,84

161,52

205,84

262,7

110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

222,31

283,4

120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

304,2

Примечание. Для определения массы винтов из алюминиевого сплава значения масс, указанных в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 2).
