ГОСТ 14727-69
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ
СО СФЕРИЧЕСКИМ ТОРЦОМ
КОНСТРУКЦИЯ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ ШЕСТИГРАННЫЕ Конструкция Spherical and hexagon nuts. Design |
ГОСТ
Взамен ГОСТ 3392-57, |
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13 июня 1969 г. № 680 дата введения установлена
Ограничение срока действия снято Постановлением Госстандарта СССР от 20.04.89 № 1027
Настоящий стандарт распространяется на шестигранные гайки со сферическим торцом, предназначенные для станочных приспособлений.

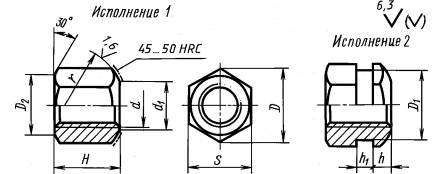

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
D2 ≈ 0,95 S
Размеры в мм
|
Применяемость |
Исполнение |
d |
S h13 |
H |
D |
D1 |
d1 |
h |
h1 |
r |
Масса, кг, ≈ |
|
|
7003-0271 |
|
1 |
М6 |
10 |
9 |
11,5 |
- |
7 |
- |
- |
9 |
0,004 |
|
7003-0272 |
|
2 |
12 |
13,8 |
11,0 |
2,5 |
3 |
12 |
0,006 |
|||
|
7003-0273 |
|
1 |
М8 |
14 |
12 |
16,2 |
- |
9 |
- |
- |
0,011 |
|
|
7003-0274 |
|
2 |
13,0 |
3,5 |
3 |
0,010 |
||||||
|
7003-0275 |
|
1 |
М10 |
17 |
15 |
19,6 |
- |
11 |
- |
- |
15 |
0,021 |
|
7003-0276 |
|
2 |
15,5 |
4,0 |
4 |
0,018 |
||||||
|
7003-0277 |
|
1 |
М12 |
19 |
18 |
21,9 |
- |
14 |
- |
- |
18 |
0,031 |
|
7003-0278 |
|
2 |
22 |
25,4 |
20,0 |
5,5 |
5 |
0,043 |
||||
|
7003-0279 |
|
1 |
М16 |
24 |
24 |
27,7 |
- |
18 |
- |
- |
22 |
0,060 |
|
7003-0280 |
|
2 |
27 |
31,2 |
26,0 |
6,0 |
6 |
0,080 |
||||
|
7003-0281 |
|
1 |
М20 |
30 |
30 |
34,6 |
- |
22 |
- |
- |
27 |
0,120 |
|
7003-0282 |
|
2 |
32 |
35,9 |
30,0 |
6,5 |
6 |
0,140 |
||||
|
7003-0283 |
|
1 |
М24 |
36 |
36 |
41,6 |
- |
26 |
- |
- |
32 |
0,206 |
|
7003-0284 |
|
2 |
34,0 |
6,5 |
7 |
0,194 |
||||||
|
7003-0285 |
|
1 |
М30 |
46 |
45 |
53,1 |
- |
32 |
- |
- |
40 |
0,419 |
|
7003-0286 |
|
2 |
45,0 |
9,0 |
8 |
0,404 |
||||||
|
7003-0287 |
|
1 |
М36 |
55 |
54 |
63,5 |
- |
38 |
- |
- |
50 |
0,715 |
|
7003-0288 |
|
2 |
52,0 |
10,0 |
8 |
0,680 |
||||||
|
7003-0289 |
|
1 |
М42 |
65 |
63 |
75,0 |
- |
45 |
- |
- |
58 |
1,170 |
|
7003-0290 |
|
М48 |
75 |
72 |
86,5 |
52 |
67 |
1,800 |
Пример условного обозначения шестигранной гайки со сферическим торцом исполнение 1, размером d = М6:
Гайка 7003-0271 ГОСТ 14727-69
(Измененная редакция, Изм. № 1, 2).
2. Материал - сталь марки 40Х по ГОСТ 4543-71. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 40Х.
3. Твердость - 33 ... 38 HRC.
4. Неуказанные предельные отклонения размеров: Н14; h14, ±t2/2.
5. Резьба метрическая - по ГОСТ 24705-81. Поле допуска резьбы - 6Н по ГОСТ 16093-81.
4, 5. (Измененная редакция, Изм. № 2).
6. Размеры фасок для резьбы - по ГОСТ 10549-80.
7. Покрытие - Хим. Окс. прм (обозначение покрытия - по ГОСТ 9.306-85). По соглашению с потребителем допускается применение других видов защитных покрытий.
8. Остальные технические требования - по ГОСТ 1759.0-87.
9. Маркировать: наименование изделия, его обозначение, обозначение настоящего стандарта и товарный знак предприятия-изготовителя. Маркировку нанести на тару или упаковку для партии гаек одного типоразмера.
10. Пример применения шестигранных гаек со сферическим торцом указан в приложении.
(Введен дополнительно, Изм. № 2).
ПРИЛОЖЕНИЕ
Справочное
ПРИМЕРЫ ПРИМЕНЕНИЯ ШЕСТИГРАННЫХ ГАЕК СО СФЕРИЧЕСКИМ ТОРЦОМ
