ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НИППЕЛИ
ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО НАРУЖНОМУ КОНУСУ
Конструкция и размеры
ГОСТ 13956-74
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
НИППЕЛИ
Конструкция и размеры Sleeves for tube connections on external cone. Construction and dimensions |
ГОСТ Взамен ГОСТ 13956-68 |
Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен
с 01.07.75
Проверен в 1985 г.
Несоблюдение стандарта преследуется по закону
1. Ниппели должны изготовляться двух исполнений.

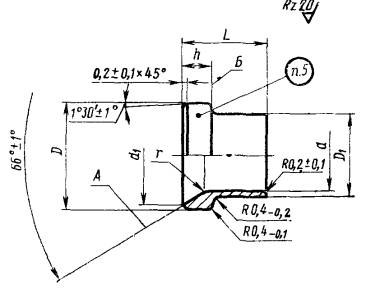

2. Конструкция и размеры ниппелей должны соответствовать указанным на черт. 1 и 2 и в таблице.
Исполнение 1
Черт. 1
Исполнение 2
Остальное - см. черт. 1
Размеры в мм
|
Применяемость |
d |
d1 |
D |
D1 |
h |
L |
r |
Масса 100 шт., кг |
||
|
Номин. |
Пред. откл. |
Пред. откл. |
Пред, откл. +0,3 |
|||||||
|
по h11 |
±0,2 |
|||||||||
|
3 |
|
3 |
Н11 |
5,3 |
6,8 |
4,0 |
3,5 |
9 |
1,0 |
0,103 |
|
4 |
|
4 |
6,3 |
8,8 |
5,0 |
10 |
3,5 |
0,157 |
||
|
6 |
|
6 |
8,6 |
10,8 |
7,3 |
4,0 |
11 |
0,249 |
||
|
8 |
|
8 |
10,6 |
12,8 |
9,3 |
12 |
0,353 |
|||
|
10 |
|
10 |
12,5 |
14,8 |
11,7 |
4,5 |
13 |
0,525 |
||
|
.12 |
|
12 |
Н10 |
15,5 |
18,2 |
14,0 |
5,0 |
14 |
0,780 |
|
|
14 |
|
14 |
17,5 |
20,2 |
16,0 |
15 |
0,966 |
|||
|
16 |
|
16 |
19,3 |
22,2 |
18,0 |
16 |
1,120 |
|||
|
18 |
|
18 |
22,3 |
25,2 |
20,0 |
6,0 |
17 |
1,525 |
||
|
20 |
|
20 |
25,0 |
28,2 |
22,0 |
6,5 |
18 |
1,918 |
||
|
22 |
|
22 |
28,0 |
30,6 |
24,0 |
20 |
1,850 |
|||
|
25 |
|
25 |
27,3 |
27,0 |
2,262 |
|||||
|
28 |
|
28 |
34,0 |
36,6 |
30,0 |
7,0 |
22 |
2,621 |
||
|
30 |
|
30 |
33,5 |
32,0 |
2,792 |
|||||
|
32 |
|
32 |
36,5 |
39,6 |
34,0 |
7,5 |
23 |
3,016 |
||
|
34 |
|
34 |
40,0 |
42,6 |
36,3 |
3,464 |
||||
|
36 |
|
36 |
43,0 |
45,6 |
38,3 |
3,865 |
||||
|
38 |
|
38 |
|
|
40,5 |
4,063 |
||||
Пример условного обозначения ниппеля исполнения 1 к трубопроводу Dн =12 мм из стали марки 45:
Ниппель 1-12-22А ГОСТ 13956-74
То же, из стали марки 30ХГСА:
Ниппель 1-12-21А ГОСТ 13956-74
То же, из стали марки 14Х17Н2:
Ниппель 1-12-12А ГОСТ 13956-74
То же, из стали-марки 13X11Н2В2МФ:
Ниппель 1-12-НА ГОСТ 13956-74
То же, для изделий общего применения:
Ниппель 1-12-22 ГОСТ 13956-74
Ниппель 1-12-21 ГОСТ 13956-74
Ниппель 1-12-12 ГОСТ 13956-74
Ниппель 1-12-11 ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 2 к трубопроводу Dн = 12 мм из стали марки 45:
Ниппель 2-12-22А ГОСТ 13956-74
То же, из стали марки 30ХГСА:
Ниппель 2-12-21А ГОСТ 13956-74
То же, из стали марки 14Х17Н2:
Ниппель 2-12-12А ГОСТ 13956-74
То же, из стали марки 13Х11Н2В2МФ:
Ниппель 2-12-11А ГОСТ 13956-74
То же, для изделий общего применения:
Ниппель 2-12-22 ГОСТ 13956-74
Ниппель 2-12-21 ГОСТ 13956-74
Ниппель 2-12-12 ГОСТ 13956-74
Ниппель 2-12-11 ГОСТ 13956-74
(Измененная редакция, Изм. № 1, 2).
3. Радиус R0,4-0,1 допускается заменять фаской 0,4-0,1 × 45°.
4. Допуск торцового биения поверхности А относительно поверхности Б - 0,05 мм.
(Измененная редакция, Изм. № 2).
5. Маркировать в зависимости от марки материала в соответствии с черт. 3 - 5. Маркировочные проточки должны быть отчетливо видны невооруженным глазом. Размеры проточек не контролируются.
Маркировка ниппеля из стали марки 30 ХГСА
Маркировка ниппеля из стали марки 14Х17Н2
Маркировка ниппеля из стали марки 13X11Н2В2МФ
6. Маркировать значение наружного диаметра трубы на бирке для всей партии.
7. Клеймить на бирке для всей партии.
8. Технические условия - по ГОСТ 13977-74.
