ГОСТ 13465-77
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШАЙБЫ СТОПОРНЫЕ С НОСКОМ
Конструкция и размеры
|
|
Москва Стандартинформ 2006 |
|
Конструкция и размеры Lock washers with nose. |
ГОСТ Взамен |
Издание с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., июне 1983 г., феврале 1987 г. (ИУС 8-80, 9-83, 5-87).
Постановлением Государственного комитета стандартов Совета Министров СССР от 21 февраля 1977 г. № 429 дата введения установлена
01.01.78
Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии н сертификации (ИУС 5-6-93)
1. Настоящий стандарт распространяется на стопорные шайбы с носком класса точности А, предназначенные для стопорения шестигранных гаек и болтов с шестигранной головкой, с диаметром резьбы от 3 до 48 мм.
(Измененная редакция, Изм. № 1).
2. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.
Исполнение 1
Исполнение 2
________
мм
|
Номинальный диаметр резьбы болта или гайки d |
d1 |
d2 |
В |
В1 |
L |
L1 |
L2 |
s |
r |
r1 |
r2 |
r3 |
Несимметричность лапок отн. осей отв. d1 |
|
h14 |
js15 |
Пред. откл. размеров от 1 мм и более по js16; размеров менее 1 мм ±0,1 |
|||||||||||
|
3 |
3,2 |
5,5 |
2,4 |
4,0 |
4,5 |
5,0 |
7,5 |
0,5 |
0,5 |
0,5 |
1,0 |
0,2 |
0,25 |
|
4 |
4,3 |
7,0 |
5,0 |
5,5 |
6,0 |
8,5 |
0,5 |
0,30 |
|||||
|
5 |
5,3 |
8,0 |
3,4 |
6,0 |
7,0 |
7,5 |
10,0 |
||||||
|
6 |
6,4 |
10,0 |
7,5 |
7,5 |
9,0 |
11,5 |
0,8 |
0,8 |
|||||
|
8 |
8,4 |
14,0 |
9,0 |
8,5 |
11,0 |
12,5 |
1,0 |
1,0 |
1,2 |
||||
|
10 |
10,5 |
17,0 |
4,4 |
10,0 |
10,0 |
13,0 |
14,0 |
1,2 |
1,6 |
||||
|
12 |
13,0 |
19,0 |
12,0 |
12,0 |
15,0 |
16,0 |
2,0 |
1,6 |
0,40 |
||||
|
(14) |
15,0 |
22,0 |
17,0 |
1,2 |
|||||||||
|
16 |
17,0 |
24,0 |
5,4 |
15,0 |
15,0 |
20,0 |
20,0 |
1,6 |
|||||
|
(18) |
19,0 |
27,0 |
6,0 |
18,0 |
18,0 |
22,0 |
24,0 |
2,0 |
|||||
|
20 |
21,0 |
30,0 |
24,0 |
||||||||||
|
(22) |
23,0 |
32,0 |
7,0 |
20 |
20,0 |
25,0 |
26,0 |
1,6 |
3,0 |
3,0 |
|||
|
24 |
25,0 |
36,0 |
20,0 |
28,0 |
2,0 |
||||||||
|
(27) |
28,0 |
41,0 |
8,0 |
24,0 |
22,0 |
30,0 |
28,0 |
1,6 |
2,0 |
3,0 |
|||
|
30 |
31,0 |
46,0 |
26,0 |
25,0 |
32,0 |
32,0 |
4,0 |
||||||
|
36 |
37,0 |
55,0 |
11 |
30,0 |
30,0 |
38,0 |
38,0 |
2,0 |
4,0 |
5,0 |
0,50 |
||
|
42 |
43,0 |
65,0 |
36,0 |
36,0 |
42,0 |
44,0 |
6,0 |
||||||
|
48 |
50,0 |
75,0 |
13,0 |
40,0 |
40,0 |
50,0 |
50,0 |
||||||
Примечания:
1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Допускается по соглашению между изготовителем и потребителем изготовлять шайбы с другими толщинами.
Пример условного обозначения шайбы для шестигранной гайки или болта с шестигранной головкой с номинальным диаметром резьбы d = 10 мм, из материала группы 03, с покрытием 0,1, толщиной 6 мкм:
Шайба 10.03.016 ГОСТ 13465-77
То же, исполнения 2, с предельным отклонением - no B12 из материала группы 03, с покрытием 05:
Шайба 2.10В12.03.05 ГОСТ 13465-77
(Измененная редакция, Изм. № 1, 3).
3. Допускается по соглашению между изготовителем и потребителем изготовлять шайбы с диаметром отверстия d1, равным номинальному диаметру резьбы, с предельными отклонениями по В12.
4. Допускается изготовлять шайбы с предварительно отогнутыми лапками под углом ≤15° до диаметра d2, с радиусом гибки 1,6 мм.
(Измененная редакция, Изм. № 1).
5. Допускается изготовление шайб с лапками без скругления радиусом - r3.
5а. Допускается по согласованию с потребителем изготовлять шайбы без углового выреза 60° ± 2°.
(Введен дополнительно, Изм. № 3).
6. Технические требования - по ГОСТ 18123-82.
7. Расположение гнезда для носка и его размеры указаны в приложении 1.
8. Примеры установки шайб указаны в приложении 2.
9. Теоретическая масса шайб указана в приложении 3.
ПРИЛОЖЕНИЕ
1
Справочное
Гнездо для носка
мм
|
Номинальный диаметр резьбы болта или гайки d |
А
|
d3 H14 |
h +IT15 |
|
3 |
4,3 |
3 |
5 |
|
4 |
5,3 |
||
|
5 |
6,8 |
4 |
|
|
6 |
7,3 |
6 |
|
|
8 |
8,1 |
||
|
10 |
9,6 |
5 |
|
|
12 |
11,5 |
||
|
14 |
|||
|
16 |
14,5 |
6 |
8 |
|
18 |
17,5 |
7 |
|
|
20 |
|||
|
22 |
19,5 |
8 |
|
|
24 |
|||
|
27 |
21,2 |
9 |
|
|
30 |
24,2 |
10 |
|
|
36 |
29,2 |
12 |
|
|
42 |
35,2 |
||
|
48 |
39,2 |
14 |
12 |
ПРИЛОЖЕНИЕ 2
Справочное

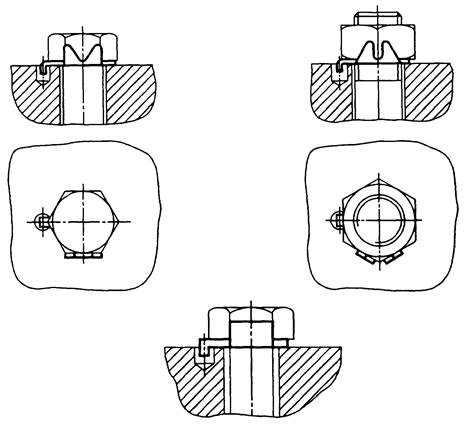

Примеры установки шайб с носком
(Измененная редакция, Изм. № 3).
ПРИЛОЖЕНИЕ 3
Справочное
|
Теоретическая масса 1000 шт. шайб, кг |
Номинальный диаметр резьбы болта или гайки d, мм |
Теоретическая масса 1000 шт. шайб, кг |
|
|
3 |
0,124 |
18 |
3,363 |
|
4 |
0,166 |
20 |
3,888 |
|
5 |
0,232 |
22 |
4,307 |
|
6 |
0,524 |
24 |
5,359 |
|
8 |
1,061 |
27 |
11,030 |
|
10 |
1,468 |
30 |
13,760 |
|
12 |
1,667 |
36 |
19,760 |
|
14 |
2,051 |
42 |
27,170 |
|
16 |
2,579 |
48 |
40,230 |
Примечание. Для определения массы шайб из других материалов массы, указанные в таблице, следует умножить на коэффициенты:
1,009 - для коррозионно-стойких сталей;
1,080 - для латуни.
