ГОСТ 13463-77
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШАЙБЫ СТОПОРНЫЕ
С ЛАПКОЙ
Конструкция и размеры
|
|
Москва Стандартинформ 2006 |
|
Конструкция и размеры Tab lock washers. |
ГОСТ Взамен |
Издание с Изменениями № 1, 2, утвержденными в июне 1983 г., феврале 1987 г. (ИУС 9-83, 5-87).
Постановлением Государственного комитета стандартов Совета Министров СССР от 21 февраля 1977 г. № 429 дата введения установлена
01.01.78
Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
1. Настоящий стандарт распространяется на стопорные шайбы с лапкой класса точности А, предназначенные для стопорения шестигранных гаек и болтов с шестигранной головкой, с диаметром резьбы от 3 до 48 мм.
(Измененная редакция, Изм. № 1).

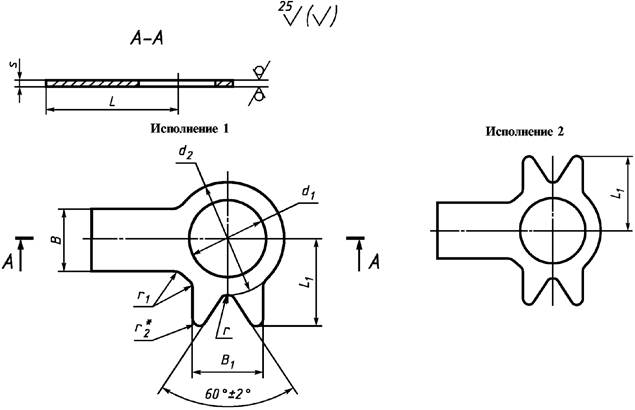

2. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.
________
мм
|
Номинальный диаметр резьбы болта или гайки d |
d1 |
d2 |
В |
B1 |
L |
L1 |
s |
r |
r1 |
r2 |
Несимметричность лапок отн. осей отв. d1 |
|
h14 |
js15 |
Пред. откл. размеров от 1 мм и более по js16; размеров менее 1 мм ±0,1 |
|||||||||
|
3 |
3,2 |
5,5 |
3 |
4,0 |
12 |
5,0 |
0,5 |
0,5 |
0,5 |
0,2 |
0,25 |
|
4 |
4,3 |
7,0 |
4 |
5,0 |
14 |
6,0 |
0,5 |
0,30 |
|||
|
5 |
5,3 |
8,0 |
5 |
6,0 |
16 |
7,5 |
|||||
|
6 |
6,4 |
10,0 |
6 |
7,5 |
18 |
9,0 |
0,8 |
0,8 |
|||
|
8 |
8,4 |
14,0 |
8 |
9,0 |
20 |
11,0 |
1,0 |
1,0 |
1,2 |
||
|
10 |
10,5 |
17,0 |
10 |
10,0 |
22 |
13,0 |
1,2 |
||||
|
12 |
13,0 |
19,0 |
12 |
12,0 |
28 |
15,0 |
2,0 |
1,6 |
0,40 |
||
|
(14) |
15,0 |
22,0 |
17,0 |
||||||||
|
16 |
17,0 |
24,0 |
15 |
15,0 |
32 |
20,0 |
|||||
|
(18) |
19,0 |
27,0 |
18 |
18,0 |
36 |
22,0 |
2,0 |
||||
|
20 |
21,0 |
30,0 |
24,0 |
||||||||
|
(22) |
23,0 |
32,0 |
20 |
20,0 |
42 |
25,0 |
1,6 |
3,0 |
2,5 |
||
|
24 |
25,0 |
36,0 |
28,0 |
2,0 |
|||||||
|
(27) |
28,0 |
41,0 |
24 |
24,0 |
48 |
30,0 |
1,6 |
3,0 |
|||
|
30 |
31,0 |
46,0 |
26 |
26,0 |
52 |
32,0 |
4,0 |
||||
|
36 |
37,0 |
55,0 |
30 |
30,0 |
60 |
38,0 |
2,0 |
5,0 |
0,50 |
||
|
42 |
43,0 |
65,0 |
36 |
36,0 |
70 |
42,0 |
4,0 |
8,0 |
|||
|
48 |
50,0 |
75,0 |
40 |
40,0 |
80 |
50,0 |
|||||
Примечания:
1. Размеры, заключенные в скобки, применять не рекомендуется.
2. Допускается по соглашению между изготовителем и потребителем изготовлять шайбы с другими толщинами.
Пример условного обозначения шайбы для шестигранной гайки или болта с шестигранной головкой диаметром резьбы d = 10 мм, из материала группы 03, с покрытием 01, толщиной 6 мкм:
Шайба 10.03.016 ГОСТ 13463-77
То же, исполнения 2, с предельным отклонением - по В12 из материала группы 03, с покрытием 05:
Шайба 2.10В12.03.05 ГОСТ 13463-77
(Измененная редакция, Изм. № 1, 2).
3. Допускается по соглашению между изготовителем и потребителем изготовлять шайбы с диаметром отверстия d1, равным номинальному диаметру резьбы, с предельными отклонениями по В12.
4. Допускается изготовлять шайбы с предварительно отогнутыми лапками под углом ≤15° до диаметра d2, с радиусом гибки 1,6 мм.
(Измененная редакция, Изм. № 1).
5. Допускается изготовлять шайбы с лапками без скругления концов радиусом r2.
5а. Допускается по согласованию с потребителем изготовлять шайбы без углового выреза 60° ± 2°.
(Введен дополнительно, Изм. № 2).
6. Технические требования - по ГОСТ 18123-82.
7. Примеры установки шайб с лапкой указаны в приложении 1.
8. Теоретическая масса шайб указана в приложении 2.
ПРИЛОЖЕНИЕ
1
Справочное

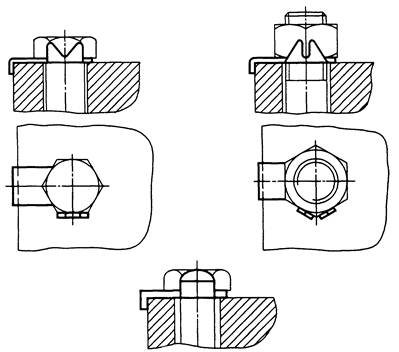

Примеры установки шайб с лапкой
(Измененная редакция, Изм. № 2).
ПРИЛОЖЕНИЕ
2
Справочное
|
Теоретическая масса 1000 шт. шайб, кг |
Номинальный диаметр резьбы болта или гайки d, мм |
Теоретическая масса 1000 шт. шайб, кг |
|
|
3 |
0,189 |
18 |
6,048 |
|
4 |
0,283 |
20 |
6,432 |
|
5 |
0,387 |
22 |
7,839 |
|
6 |
0,875 |
24 |
8,688 |
|
8 |
1,574 |
27 |
18,570 |
|
10 |
2,338 |
30 |
22,330 |
|
12 |
3,185 |
36 |
30,550 |
|
14 |
3,480 |
42 |
42,530 |
|
16 |
4,595 |
48 |
55,300 |
Примечание. Для определения массы шайб из других материалов массы, указанные в таблице, следует умножить на коэффициенты:
1,009 - для коррозионно-стойких сталей;
1,080 - для латуни.
