ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КРЫШКИ ТОРЦОВЫЕ
С МАНЖЕТНЫМ УПЛОТНЕНИЕМ
НИЗКИЕ ДИАМЕТРОМ от 110 до 400 мм КОРПУСОВ
ПОДШИПНИКОВ КАЧЕНИЯ

Конструкция и размеры



ГОСТ 13219.6-81







ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРЫШКИ ТОРЦОВЫЕ С МАНЖЕТНЫМ УПЛОТНЕНИЕМ
НИЗКИЕ ДИАМЕТРОМ от 110 до 400 мм КОРПУСОВ
ПОДШИПНИКОВ КАЧЕНИЯ

Конструкция и размеры

Low cups with cup seal for diameters from 110 till
400 mm of pillow blocks. Construction and dimensions

ГОСТ
13219.6-81

Взамен
ГОСТ 13219.6-67

Постановлением Государственного комитета СССР по стандартам от 9 апреля 1981 г. № 1926 срок действия установлен

с 01.01 1982 г.

до 01.01 1987 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на низкие торцовые крышки с манжетным уплотнением по ГОСТ 8752-79, устанавливаемые в корпусах подшипников качения по ГОСТ 13218.1-80 - ГОСТ 13213.10-80 и предназначенные для герметизации подшипникового узла, осевой фиксации подшипника и восприятия осевых нагрузок.

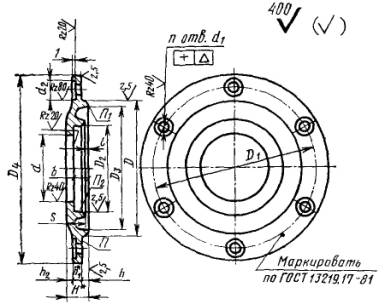

2. Основные размеры крышек должны соответствовать указанным на чертеже и в таблице.

3. Технические требования - по ГОСТ 13219.17-81.

4. Дополнительные размеры элементов крышек - по рекомендуемому приложению к ГОСТ 13219.1-81.

* Размеры для справок

Размеры в мм

Обозначение крышки

D

(пред. откл. по h9)

Диаметр вала или втулки dном

d (пред. откл. по Н12)

D1

D2

(пред. откл. по Н9)

D3

D4

d1

d2

п

D

b

H

h

h1

h2

l

s

Теоретическая масса, кг

МН 110´60

110

60

62

130

85

100

155

11

20

4

0,12

16,6

21

5

7

9

3

18

0,87

МН 110´75

75

77

100

0,82

МН 120´65

120

65

67

145

90

110

175

13

24

22

9

8

19

1,46

МН 120´80

80

82

105

1,42

МН 130´75

130

75

77

155

100

118

185

6

7

1,70

МН 140´80

140

80

82

165

105

128

195

1,74

МН 140´95

95

97

120

1,67

МН 150´85

150

85

87

180

110

138

210

2,05

МН 150´100

100

102

125

2,02

МН 160´90

160

90

92

190

120

148

220

6

2,21

МН 160´105

105

107

130

2,32

МН 170´95

170

95

97

200

120

158

230

2,34

МН 170´110

110

112

135

2,50

МН 180´110

180

100

102

210

125

165

240

0,15

2,55

МН 180´115

115

117

145

2,66

МН 190´105

190

105

107

220

130

175

250

15

26

23

10

20

3,02

МН 190´120

120

122

150

2,86

МН 200´110

200

110

112

230

135

185

260

3,25

МН 200´125

125

127

155

3,09

МН 215´115

215

115

118

250

145

200

235

16,6

23

8

5

3,95

МН 215´140

140

143

170

20,5

27

9

24

3,88

МН 225´115

225

115

118

260

145

210

295

17

30

16,6

24

12

4

21

4,62

МН 230´150

230

150

153

270

180

216

305

17

30

6

0,15

20,5

28

8

12

8

3

25

5,18

МН 240´125

240

125

128

280

155

225

315

16,6

24

4

21

5,77

МН 250´160

250

160

163

290

190

236

325

21,5

29

9

4

25

5,80

МН 260´140

260

140

143

300

170

245

335

6,55

МН 270´170

270

170

173

310

200

256

345

6,46

МН 280´150

280

150

153

320

180

262

355

30

14

8

26

7,10

МН 290´180

290

180

183

330

220

272

365

10

6

7,21

МН 300´160

300

160

163

340

190

282

380

8,14

МН 310´190

310

190

193

350

230

292

390

8,19

МН 320´170

320

170

173

360

200

302

400

9,10

МН 320´200

200

203

240

8,27

МН 340´180

340

180

183

380

220

315

420

31

16

5

27

9,82

МН 340´220

220

223

260

9,28

МН 360´190

360

190

193

400

230

335

440

13,10

МН 360´240

240

243

280

12,40

МН 380´200

380

200

203

430

240

352

470

22

36

32

18

4

28

14,20

МН 400´220

400

220

223

450

260

372

490

15,40

МН 400´250

250

253

290

14,40

Пример условного обозначения низкой торцовой крышки с манжетным уплотнением диаметром D = 140 мм, dном = 80 мм:

Крышка МН 140´80 ГОСТ 13219.6-81
