ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОРПУСА ТИПА ШМ
ПОДШИПНИКОВ КАЧЕНИЯ ДИАМЕТРОМ ОТ 47 ДО 150 мм
Конструкций и размеры
ГОСТ 13218.1-80
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КОРПУСА ТИПА ШМ ПОДШИПНИКОВ КАЧЕНИЯ ДИАМЕТРОМ ОТ 47 ДО 150 мм Конструкций и размеры Pillow blocks of serie ШМ for rolling bearings of diameters from 47 till 150 mm. Construction and dimensions |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 30 сентября 1980 г. № 4892 срок действия установлен
с 01.01 1982 г.
до 01.01 1987 г.
Несоблюдение стандарта преследуется по закону

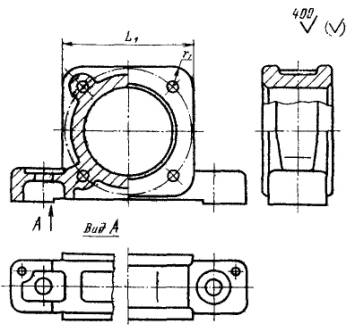

1. Настоящий стандарт распространяется на неразъемные широкие корпуса типа ШМ со сквозным отверстием для подшипников качения типов, указанных в табл. 1.
Таблица 1
|
Подшипник |
Исполнение корпуса |
||
|
Обозначение типа |
Конструкция и размеры |
||
|
ШМ 47 - ШМ 72 |
1200; 1300; 1500; 1600 |
По ГОСТ 5720-75 |
1 или 2 |
|
11200; 11300; 11500; 11600 |
По ГОСТ 8545-75 |
||
|
ШМ 80 - ШМ 150 |
1600 |
По ГОСТ 5720-75 |
2 |
|
11600 |
По ГОСТ 8545-75 |
||
|
3600 |
По ГОСТ 5721-75 |
||
|
13600 |
По ГОСТ 8545-75 |
||
Для D = 110 - 150 мм
Для D = 47 - 52 мм
Для D = 62 - 100 мм
2. Стандарт устанавливает следующие исполнения корпусов:
1 - корпуса с выемкой длиной l в опоре, используемые для установки на необработанные поверхности при любом направлении радиальной нагрузки или для установки на обработанные поверхности при направлении радиальной нагрузки предпочтительно от опоры;
2 - корпуса без выемки длиной l в опоре, используемые для установки на обработанные поверхности при направлении радиальной нагрузки предпочтительно к опоре.

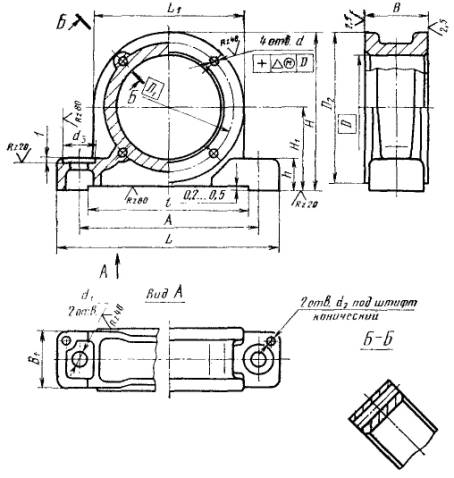

3. Размеры и обозначения корпусов подшипников должны соответствовать указанным на чертеже и в табл. 2.
При мелкосерийном производстве допускается изготовлять корпуса по рекомендуемому приложению 1.
4. Технические требования - по ГОСТ 13218.11-80.
5. Характеристика и выбор корпусов в зависимости от типов подшипников качения и направления нагрузок - по рекомендуемому приложению 3.
6. Расчетные разрушающие нагрузки - по рекомендуемому приложению 4.
7. Дополнительные размеры элементов корпусов - по рекомендуемому приложению 2.
8. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять корпуса с допусками по справочному приложению 5.
Таблица 2
Размеры в мм
D |
D1 |
d |
Δ |
d1 |
d2 |
d3 |
А (пред. откл. ±0,2) |
в |
в1 |
L |
L1 = D2 |
l |
H |
H1 (пред. откл. +0,05) |
h |
r |
r1 |
Теоретическая масса, кг |
|
|
ШМ 47 |
47 |
63 |
9 |
0,10 |
11 |
4 |
20 |
85 |
32 |
26 |
115 |
65 |
65 |
68,5 |
36 |
15 |
- |
10,5 |
0,490 |
|
ШМ 52 |
52 |
70 |
5 |
90 |
34 |
28 |
125 |
72 |
72 |
76,0 |
40 |
16 |
11,0 |
0,497 |
|||||
|
ШМ 62 |
62 |
80 |
13 |
6 |
24 |
110 |
35 |
40 |
145 |
85 |
98 |
90,5 |
48 |
17 |
70 |
0,794 |
|||
|
ШМ 72 |
72 |
90 |
26 |
125 |
40 |
42 |
160 |
98 |
110 |
101,0 |
52 |
18 |
75 |
1,080 |
|||||
|
ШМ 80 |
80 |
100 |
15 |
30 |
140 |
45 |
46 |
175 |
110 |
124 |
113,0 |
58 |
20 |
1,490 |
|||||
|
ШМ 90 |
90 |
110 |
11 |
0,12 |
155 |
48 |
190 |
125 |
144 |
130,5 |
68 |
22 |
80 |
12,0 |
2,080 |
||||
|
ШМ 100 |
100 |
120 |
17 |
8 |
32 |
165 |
52 |
52 |
210 |
135 |
148 |
139,5 |
72 |
25 |
85 |
12,5 |
2,570 |
||
|
ШМ 110 |
110 |
130 |
180 |
55 |
225 |
155 |
164 |
157,5 |
80 |
28 |
- |
- |
3,420 |
||||||
|
ШМ 120 |
120 |
145 |
13 |
195 |
58 |
48 |
245 |
175 |
175 |
179,5 |
92 |
30 |
4,680 |
||||||
|
ШМ 130 |
130 |
155 |
10 |
210 |
65 |
62 |
260 |
185 |
196 |
190,5 |
98 |
34 |
6,430 |
||||||
|
ШМ 140 |
140 |
165 |
22 |
40 |
235 |
68 |
66 |
285 |
195 |
216 |
199,5 |
102 |
6,640 |
||||||
|
ШМ 150 |
150 |
180 |
250 |
70 |
305 |
210 |
228 |
215,0 |
110 |
40 |
9,490 |
Пример условного обозначения корпуса типа ШМ, исполнения 1, D = 90 мм:
Корпус ШМ 90 ГОСТ 13218.1-80
То же, исполнения 2:
Корпус ШМ 90-2 ГОСТ 13218.1-80
ПРИЛОЖЕНИЕ 1
Рекомендуемое
КОНСТРУКТИВНОЕ
ОФОРМЛЕНИЕ КОРПУСОВ ПОДШИПНИКОВ
КАЧЕНИЯ УПРОЩЕННОЙ КОНСТРУКЦИИ ДО ОРГАНИЗАЦИИ
ИХ ЦЕНТРАЛИЗОВАННОГО ПРОИЗВОДСТВА
Корпуса упрощенной конструкции изготовляют размерами, указанными в ГОСТ 13218.1-80 - ГОСТ 13218.11-80.
Дополнительные размеры, указанные на черт. 1 - 23, определяют по формулам:
b ³ s1;
l = A - (d1 + 2s2),
где d3 - диаметр отверстия под головку болта;
А - межосевое расстояние отверстий под крепежные болты;
s2 - ширина буртика (см. рекомендуемое приложение 2);
s1 - толщина ребра.
Глубину и ширину литейной выемки К (черт. 1 - 23) устанавливают в зависимости от технологических возможностей, но не более, чем указано в стандартах.

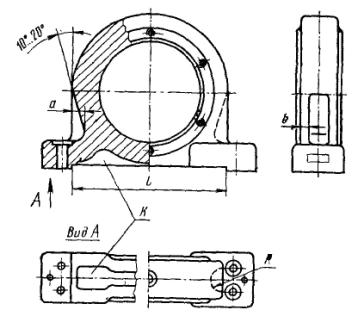

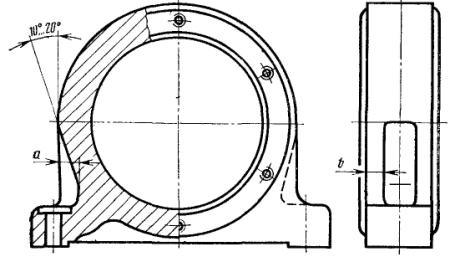

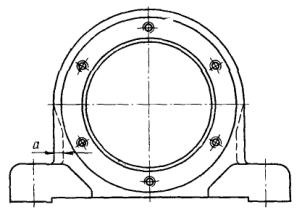

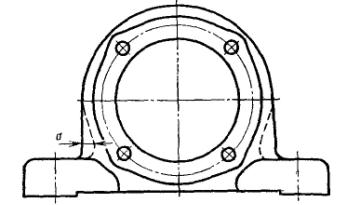

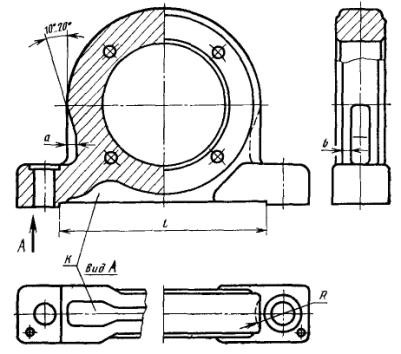

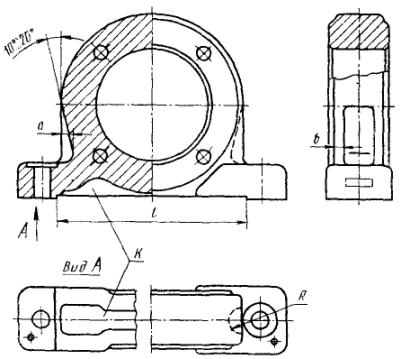

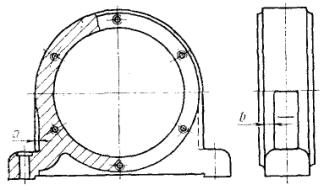

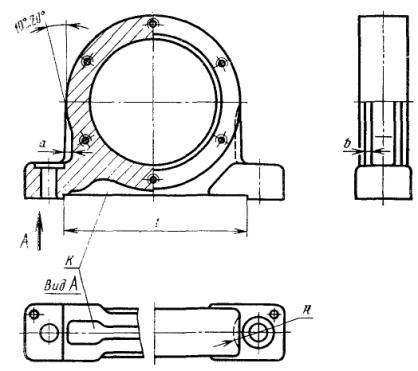

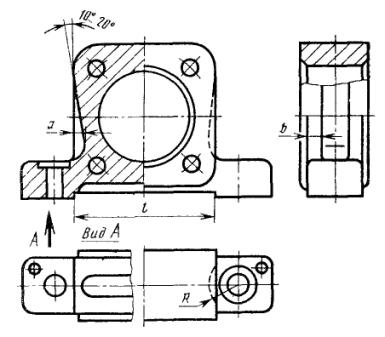

Корпуса типа ШМ
Для D = 110 - 150 мм
Черт. 1

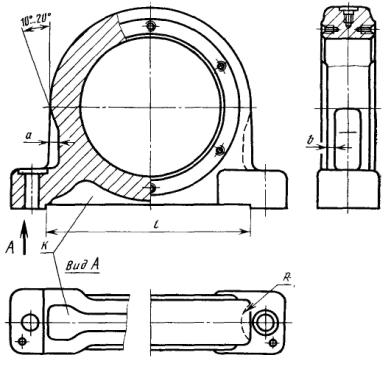

Для D = 160 - 240 мм
Черт. 2

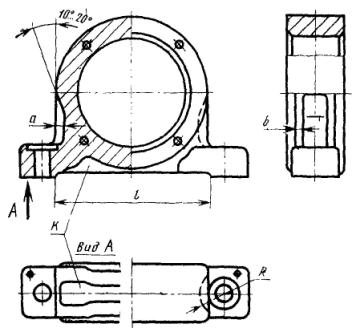

Для D = 47 и 52 мм
Черт. 3

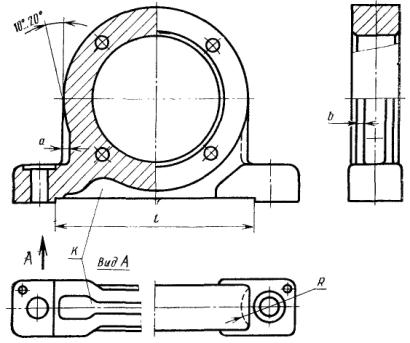

Для D = 62 - 100 мм
Черт. 4

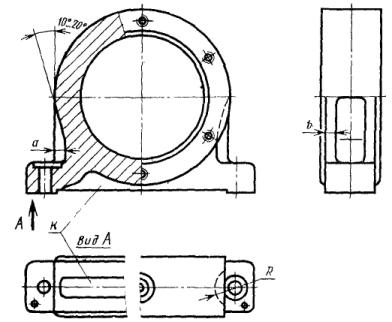

Для D = 260 - 400 мм
Черт. 5

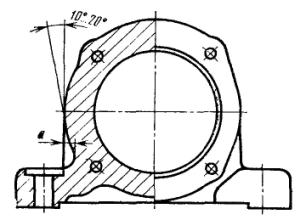

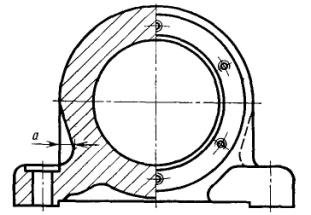

Корпуса типа УМ
Для D = 110 - 150 мм
Черт. 6
Для D = 160 - 240 мм
Черт. 7
Для D = 80 - 100 мм
Черт. 8
Для D = 260 - 400 мм
Черт. 9
Корпуса типа ШБ
Для D = 110 - 150 мм
Черт. 10
Для D = 340 - 400 мм
Черт. 11
Для D = 90 - 100 мм
Черт. 12
Для D = 160 - 320 мм
Черт. 13
Корпуса типа УБ
Для D = 110 - 150 мм
Черт. 14
Для D = 240 - 400 мм
Черт. 15
Для D = 85 - 100 мм
Черт. 16
Для D = 160 - 230 мм
Черт. 17

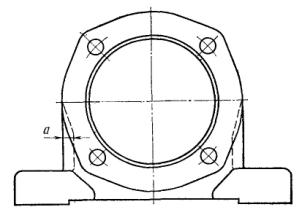

Корпуса типа РУ
Для D = 125 мм
Черт. 18
Для D = 230 - 250 мм
Черт. 19
Для D = 270 - 300 мм
Черт. 20

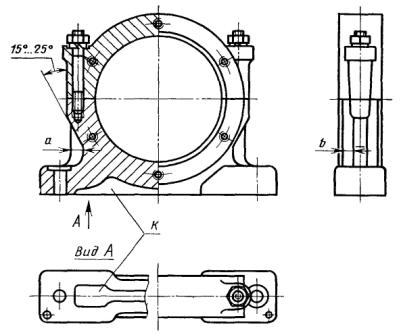

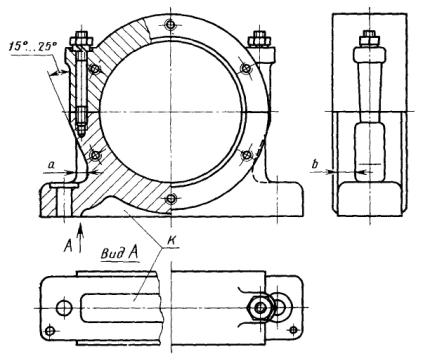

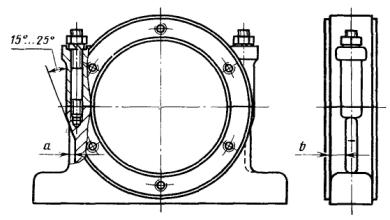

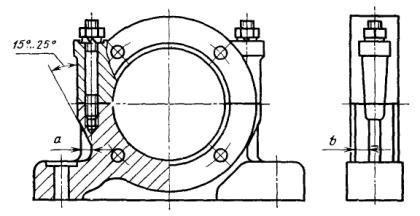

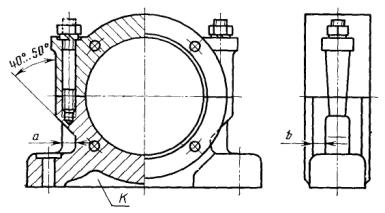

Корпуса типа РШ
Для D = 110 - 150 мм
Черт. 21
Для D = 160 - 240 мм
Черт. 22
Для D = 260 - 400 мм
Черт. 23
ПРИЛОЖЕНИЕ 2
Рекомендуемое
ВЫБОР РАЗМЕРОВ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ КОРПУСОВ
1. Ширину фланцев hф (черт. 1 - 9), толщину стенки s (черт. 8 - 12) и толщину ребра s1 (черт. 9 - 12) определяют по табл. 1.
Таблица 1
|
hФ |
s |
s1 |
|
|
ШМ 47 и ШМ 52 |
|
0,5hф |
0,8s = 0,4hФ |
|
ШМ 62 - ШМ 100, УМ 80 - УМ 100 |
|||
|
ШМ 110 - ШМ 150, УМ 110 - УМ 150 |
|||
|
ШМ 160 - ШМ 250, УМ 160 - УМ 250 |
|||
|
ШБ 90 - ШБ 100, УБ 85 - УБ 100 |
|
||
|
ШБ 110 - ШБ 150, УБ 110 - УБ 150 |
|
||
|
УМ 260 - УМ 400, ШМ 260 - ШМ 400 |
|||
|
УБ 160 - УБ 180 |
|||
|
ШБ 160 - ШБ 400, УБ 290 - УБ 400 |
0,4hФ |
0,8s = 0,32hФ |
2. Радиусы закруглений r2, r3, r4, r5 (черт. 8 - 10) определяют по формулам:
r2 = 0,25s1; r3 = 0,3s1; r4 = 0,3s; r5 = 0,5s.
3. Радиусы закруглений r6, r7, r8 (черт. 10) и r9 (черт. 1 - 7) определяют по формулам:
r6 = (0,8 - 1,0)d3; r7 = r3 + s1; r8 = r4 + s; r9 = d1,
где d1 - диаметр болта или шпильки для крепления торцевой крышки.
4. Размер l1 (черт. 10) определяют по формуле
l1 = (1,10 - 1,25)d3.

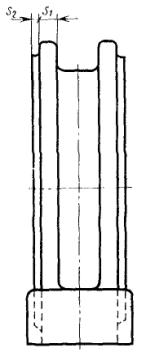

5. Размер пояса s2 (черт. 9 - 12) - по табл. 2.
Таблица 2
мм
|
47 - 52 |
62 - 90 |
100 - 150 |
160 - 240 |
250 - 400 |
|
|
s2 |
3 |
4 |
5 |
6 |
8 |
6. Допускается изготовлять корпуса с одним ребром жесткости, расположенным посередине ширины В, толщиной s и высотой hф - s.
7. Контуры фланцев и расположение отверстий корпусов и крышек - по черт. 13 - 16.
Конструктивные элементы корпусов
ШМ47 и ШМ52
Черт. 1
ШМ62 - ШМ100; УМ80 - УМ100
Черт. 2
ШБ90 - ШБ100; УБ85 - УБ100
Черт. 3
ШМ110 - ШМ150; УМ110 - УМ150
Черт. 4
ШБ110 - ШБ150; УБ110 - УБ150
Черт. 5
ШМ160 - ШМ240; УМ160 - УМ250
Черт. 6
ШМ260 - ШМ400; УМ250 - УМ400; ШБ160 - ШБ400; УБ160 - УБ400
Черт. 7

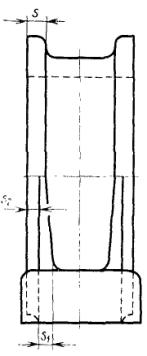

Основные сечения стенок корпусов
ШМ47 - ШМ240; УМ80 - УМ250
Черт. 8
ШБ90 - ШБ400; УБ85 - УБ400; УМ260 - УМ400; ШМ260 - ШМ400
Черт. 9

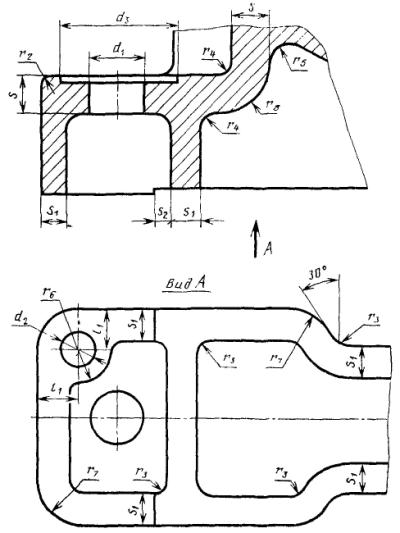

Лапы корпусов
Черт. 10
Ребра жесткости
ШМ и УМ; ШМ47 - ШМ240; УМ80 - УМ250
Черт. 11
ШБ и УБ; ШМ260 - ШМ400; УМ260 - УМ400
Черт. 12
Контуры фланцев и расположение отверстий корпусов и крышек
Для D = 47 и 52 мм
Черт. 13
Для D = 62 - 100 мм
Черт. 14
Для D = 110 - 150 мм
Черт. 15
Для D = 160 - 400 мм
Черт. 16
ПРИЛОЖЕНИЕ 3
Рекомендуемое
ХАРАКТЕРИСТИКА И ВЫБОР КОРПУСОВ В ЗАВИСИМОСТИ ОТ ТИПОВ ПОДШИПНИКОВ КАЧЕНИЯ И НАПРАВЛЕНИЯ НАГРУЗОК
|
Вид корпуса |
Обозначение типа корпуса |
Характеристика корпуса |
Диапазон наружных диаметров подшипников качения, мм |
Тип подшипников при нагрузке, направленной |
Корпуса подшипников качения |
||
|
к опоре |
от опоры |
D £ l50 мм |
D = 160 - 400 мм |
||||
|
Неразъемные |
ШМ |
Широкий |
47 - 400 |
Для диаметров D = 47 - 72 мм - подшипники всех типов по ГОСТ 5720-75 и ГОСТ 8545-75, допускающие перекосы внутренних и наружных колес относительно друг друга. Для диаметров D = 80 - 400 мм - подшипники типа 1600 по ГОСТ 5720-75 и типа 11600 по ГОСТ 8545-75 |
По ГОСТ 13218.1-80 |
||
|
|
|
|
Подшипники типа 3600 по ГОСТ 5721-75 и типа 13600 по ГОСТ 8545-75 |
|
|
||
|
УМ |
Узкий |
80 - 400 |
Подшипники типов 1200, 1300 и 1500 по ГОСТ 5720-75 и типов 11200, 11300 и 11500 по ГОСТ 8545-75 |
||||
|
|
|
|
Подшипники типа 3500 по ГОСТ 5721-75 и типа 13500 по ГОСТ 8545-75 |
|
|
||
|
Неразъемные |
ШБ |
Широкий |
90 - 400 |
- |
Подшипники типа 3600 по ГОСТ 5721-75 и типа 13600 по ГОСТ 8545-75 |
||
|
УБ |
Узкий |
85 - 400 |
- |
Подшипники типа 3500 по ГОСТ 5721-75 и типа 13500 по ГОСТ 8545-75 |
|||
|
Разъемные |
РШ |
Широкий |
110 - 400 |
Подшипники всех типов, допускающие перекос внутренних и наружных колец относительно друг друга, кроме установленных в корпусах типа РУ |
- |
||
|
РУ |
Узкий |
125 - 400 |
Все подшипники с корпусами типа УМ диаметрами 125, 230, 250, 270, 290 и 310 мм |
- |
|||
ПРИЛОЖЕНИЕ 4
Рекомендуемое
РАСЧЕТНЫЕ РАЗРУШАЮЩИЕ НАГРУЗКИ ДЛЯ КОРПУСОВ
|
Обозначение корпуса |
Значение нагрузки, КН, направленной |
Обозначение корпуса |
Значение нагрузки, КН, направленной |
||
|
от опоры в плоскости, перпендикулярной к опоре |
перпендикулярно к оси отверстия D в плоскости, параллельной опоре |
от опоры в плоскости, перпендикулярной к опоре |
перпендикулярно к оси отверстия D в плоскости, параллельной опоре |
||
|
ШМ 47 |
5 |
13 |
ШМ 300 |
149 |
175,8 |
|
ШМ 52 |
6 |
17,3 |
ШМ 320 |
160 |
|
|
ШМ 62 |
7,7 |
25 |
ШМ 340 |
170 |
|
|
ШМ 72 |
9 |
ШМ 360 |
180 |
201 |
|
|
ШМ 80 |
10,5 |
28 |
ШМ 380 |
210 |
|
|
ШМ 90 |
12,5 |
ШМ 400 |
225 |
||
|
ШМ 100 |
14 |
45,5 |
УМ 80 |
6 |
38,2 |
|
ШМ 110 |
14 |
УМ 85 |
|||
|
ШМ 120 |
15 |
УМ 90 |
6,5 |
||
|
ШМ 130 |
22 |
62,4 |
УМ 100 |
8 |
45,5 |
|
ШМ 140 |
24 |
71 |
УМ 110 |
10,9 |
|
|
ШМ 150 |
31,7 |
УМ 120 |
12,8 |
||
|
ШМ 160 |
38 |
УМ 125 |
15 |
||
|
ШМ 170 |
40 |
УМ 130 |
17,5 |
62,4 |
|
|
ШМ 180 |
42 |
104 |
УМ 140 |
18 |
71 |
|
ШМ 190 |
39 |
УМ 150 |
25 |
||
|
ШМ 200 |
39 |
УМ 160 |
31 |
||
|
ШМ 215 |
58,5 |
УМ 170 |
29,5 |
||
|
ШМ 225 |
57 |
155,3 |
УМ 180 |
34 |
104 |
|
ШМ 240 |
68 |
УМ 190 |
32,5 |
||
|
ШМ 260 |
113 |
175,8 |
УМ 200 |
33,5 |
|
|
ШМ 280 |
121 |
УМ 215 |
50 |
||
|
УМ 225 |
43,5 |
114 |
ШБ 260 |
130 |
269 |
|
УМ 230 |
56 |
ШБ 280 |
140 |
406 |
|
|
УМ 240 |
48 |
ШБ 300 |
183 |
||
|
УМ 250 |
69 |
ШБ 320 |
190 |
||
|
УМ 270 |
97,5 |
135 |
ШБ 340 |
210 |
503 |
|
УМ 290 |
112 |
ШБ 360 |
230 |
534 |
|
|
УМ 310 |
130 |
176 |
ШБ 380 |
250 |
|
|
УМ 320 |
137 |
ШБ 400 |
260 |
||
|
УМ 340 |
140 |
УБ 85 |
9,1 |
45,5 |
|
|
УМ 360 |
160 |
201 |
УБ 90 |
10 |
|
|
УМ 400 |
238 |
УБ 100 |
13 |
||
|
ШБ 90 |
14 |
45,5 |
УБ 110 |
16 |
54 |
|
ШБ 100 |
17 |
54 |
УБ 120 |
19 |
|
|
ШБ 110 |
22 |
71 |
УБ 125 |
21 |
|
|
ШБ 120 |
29 |
УБ 130 |
23 |
||
|
ШБ 130 |
31 |
УБ 140 |
24 |
||
|
ШБ 140 |
32 |
114 |
УБ 150 |
30 |
71 |
|
ШБ 150 |
40 |
УБ 160 |
35 |
81,5 |
|
|
ШБ 160 |
52 |
УБ 170 |
38 |
114 |
|
|
ШБ 170 |
55 |
155 |
УБ 180 |
43 |
|
|
ШБ 180 |
64 |
176 |
УБ 200 |
44 |
|
|
ШБ 190 |
59 |
УБ 215 |
64 |
176 |
|
|
ШБ 200 |
66 |
УБ 230 |
60 |
||
|
ШБ 215 |
85 |
243 |
УБ 250 |
99 |
243 |
|
ШБ 240 |
100 |
269 |
РШ 110 |
- |
38 |
|
РШ 120 |
- |
38 |
РШ 300 |
- |
190 |
|
РШ 130 |
58 |
РШ 320 |
|||
|
РШ 140 |
РШ 340 |
290 |
|||
|
РШ 150 |
83 |
РШ 360 |
|||
|
РШ 160 |
РШ 380 |
||||
|
РШ 170 |
РШ 400 |
||||
|
РШ 180 |
РУ 125 |
38 |
|||
|
РШ 190 |
РУ 210 |
83 |
|||
|
РШ 200 |
РУ 230 |
130 |
|||
|
РШ 215 |
130 |
РУ 250 |
|||
|
РШ 225 |
РУ 270 |
||||
|
РШ 240 |
РУ 290 |
||||
|
РШ 260 |
РУ 310 |
||||
|
РШ 280 |
190 |
||||
ПРИЛОЖЕНИЕ 5
Справочное
ДОПУСКИ ДЛЯ КОРПУСОВ ПО СИСТЕМАМ ЕСДП СЭВ и ОСТ
|
Допуски |
|
|
по ЕСДП СЭВ |
по системе ОСТ |
|
Н7 |
А |
|
h9 |
С3 |
|
Н14 |
А7 |
|
H14 |
В7 |
|
jsl4 |
СМ7 |
СОДЕРЖАНИЕ
